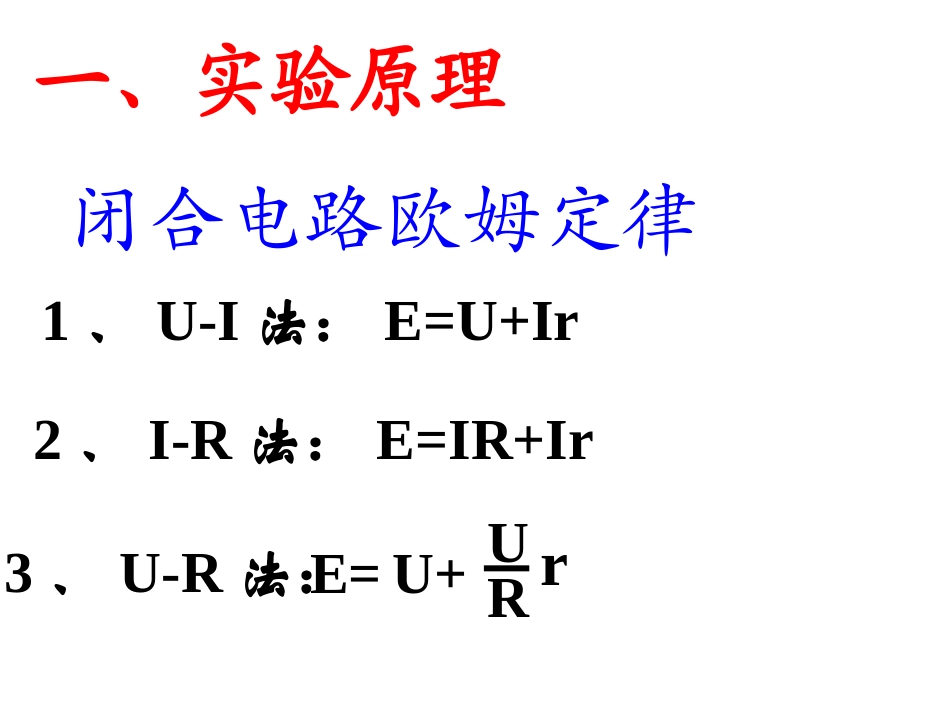

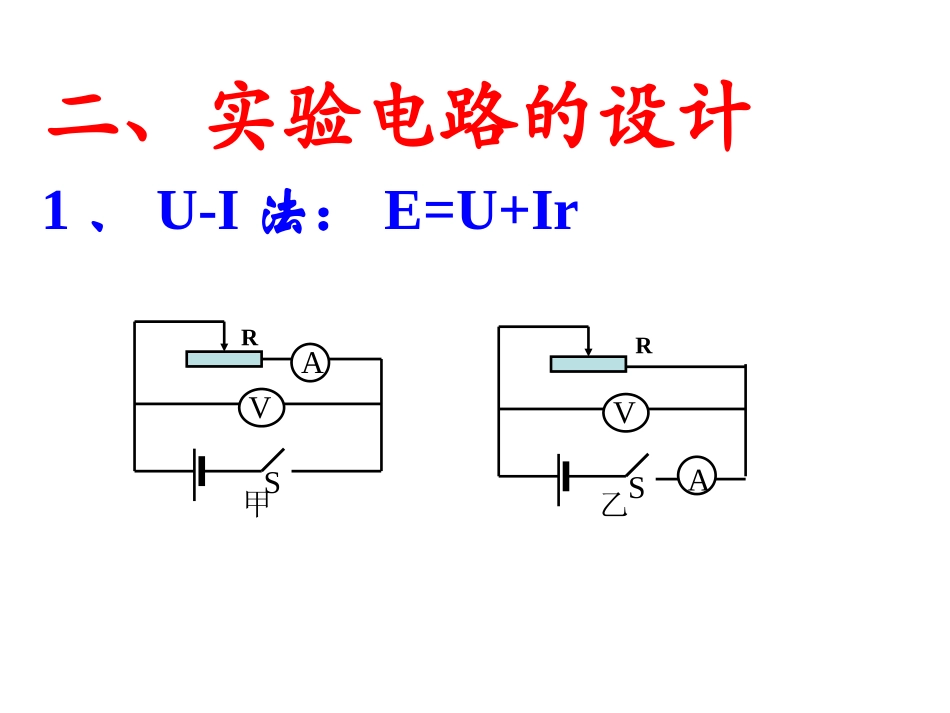

实验：测电源电动势和内阻一、实验原理1、U-I法：E=U+Ir2、I-R法：E=IR+Ir3、U-R法：rRUU+E=闭合电路欧姆定律二、实验电路的设计1、U-I法：E=U+IrAVS甲RAVS乙R2、I-R法：E=IR+IrARKR1AR2K1K23、U-R法：rRUU+E=VRKK2R1VR2K11、按原理图连接实物图AVS甲R三、实验步骤2、把变阻器的滑片移到一端使其阻值最大3、闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U,I值4、断开电键,整理好器材四、数据的处理：方法一:公式法改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.rIUErIUE22112112211221IIUUrIIUIUIEEI短方法二:图象法在坐标纸上以I为横坐标，U为纵坐标，用测出几组的U，I值画出U－I图像.UrkIEIr=短EE等于U轴截距r等于直线的斜率的绝对值五、注意事项1、本实验在电键闭合前，变阻器滑片应置于阻值最大位置处.2、使用内阻较大一些的电池.在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.3、要测出几组I、U数据，且变化范围要大一些.4、画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.5、画U-I图线时，纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当的值开始(但横坐标必须从0开始)这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r.六、误差分析：AVS甲RE真E测UIIE真>E测r真>r测电流表内接时误差原因：电压表分流六、误差分析：电流表外接时AVS乙RE测I真I测IUE真=E测r真E测r真>r测七、关于滑动变阻器的选择：1、型号选择（规格选择）①、最大允许电流：必须要超过电路中可能达到的最大电流②、阻值：尽量选择最大阻值与电路其他部分的阻值（如内阻）比较接近，这样调节方便，使数据变化明显2、接法选择：限流法要求电路消耗功率较少R滑>Rx分压法要求电压从零开始调节R滑>r真时，测量误差就很小，而一般情况下都能满足RV>>r真．所以，在一般情况下采用甲图测量比较合适AVS甲R七、总结：AVS乙R当RA<
