高二电学实验VIP免费

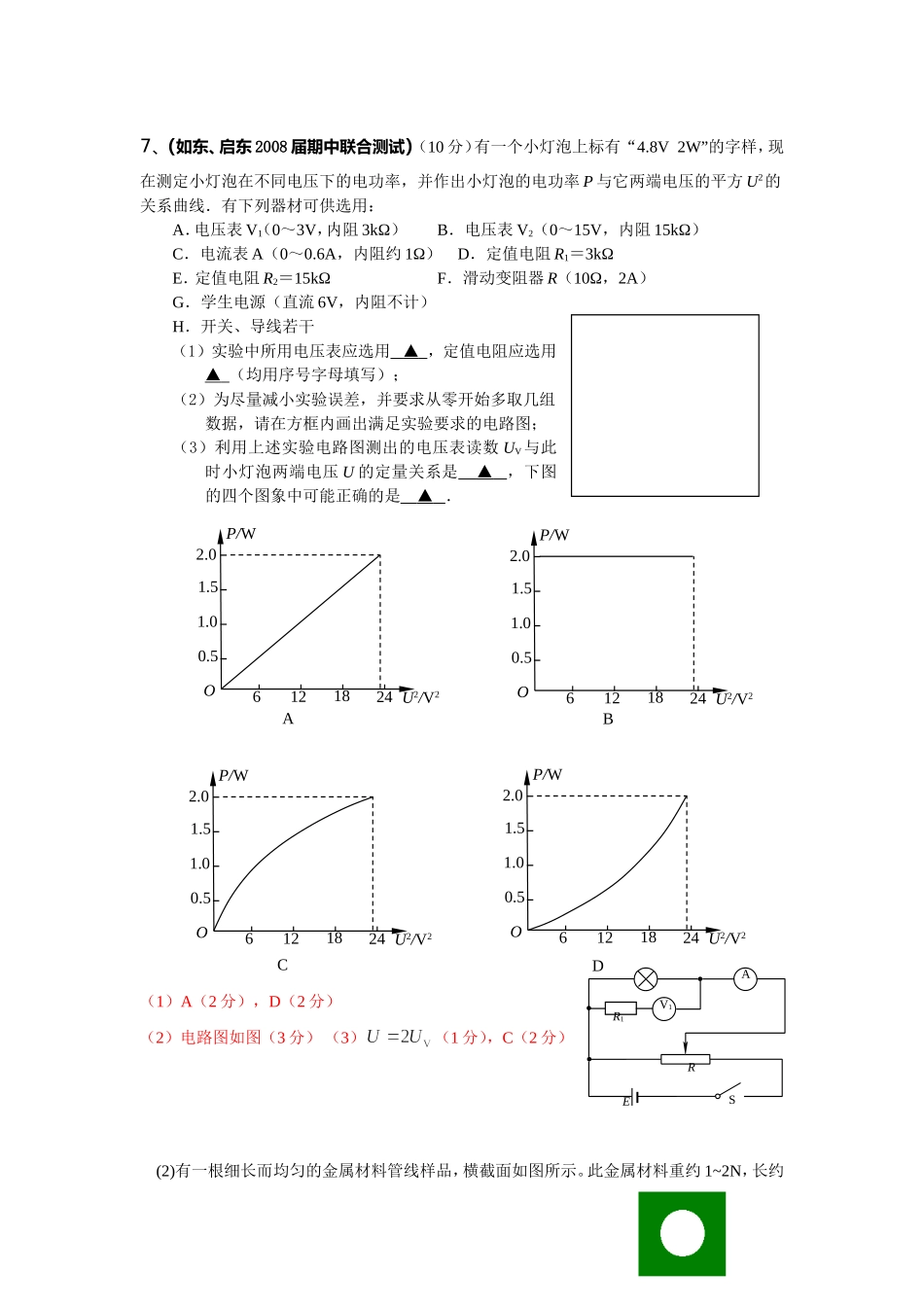

高二电学实验_第1页
1/32

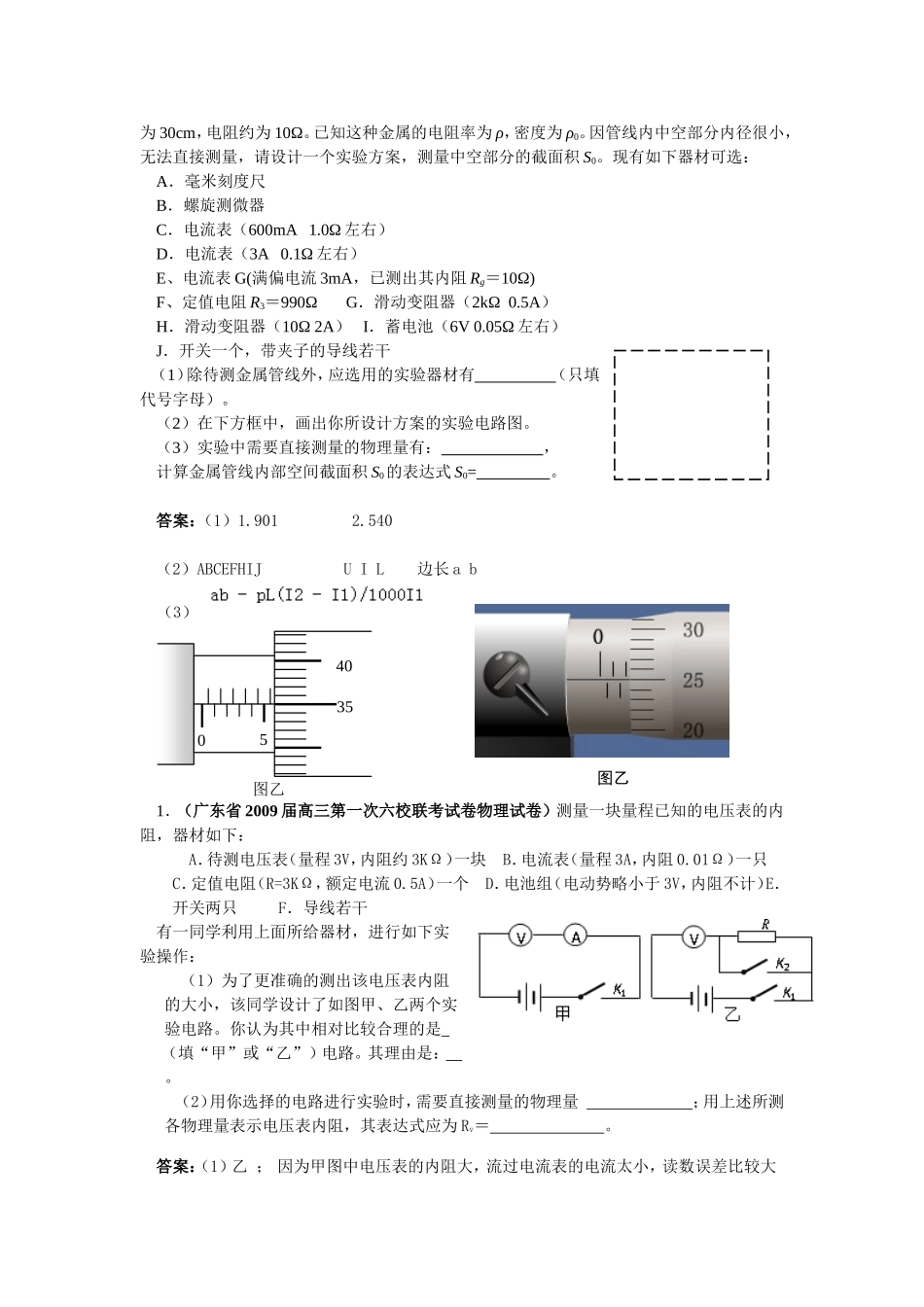

高二电学实验_第2页
2/32

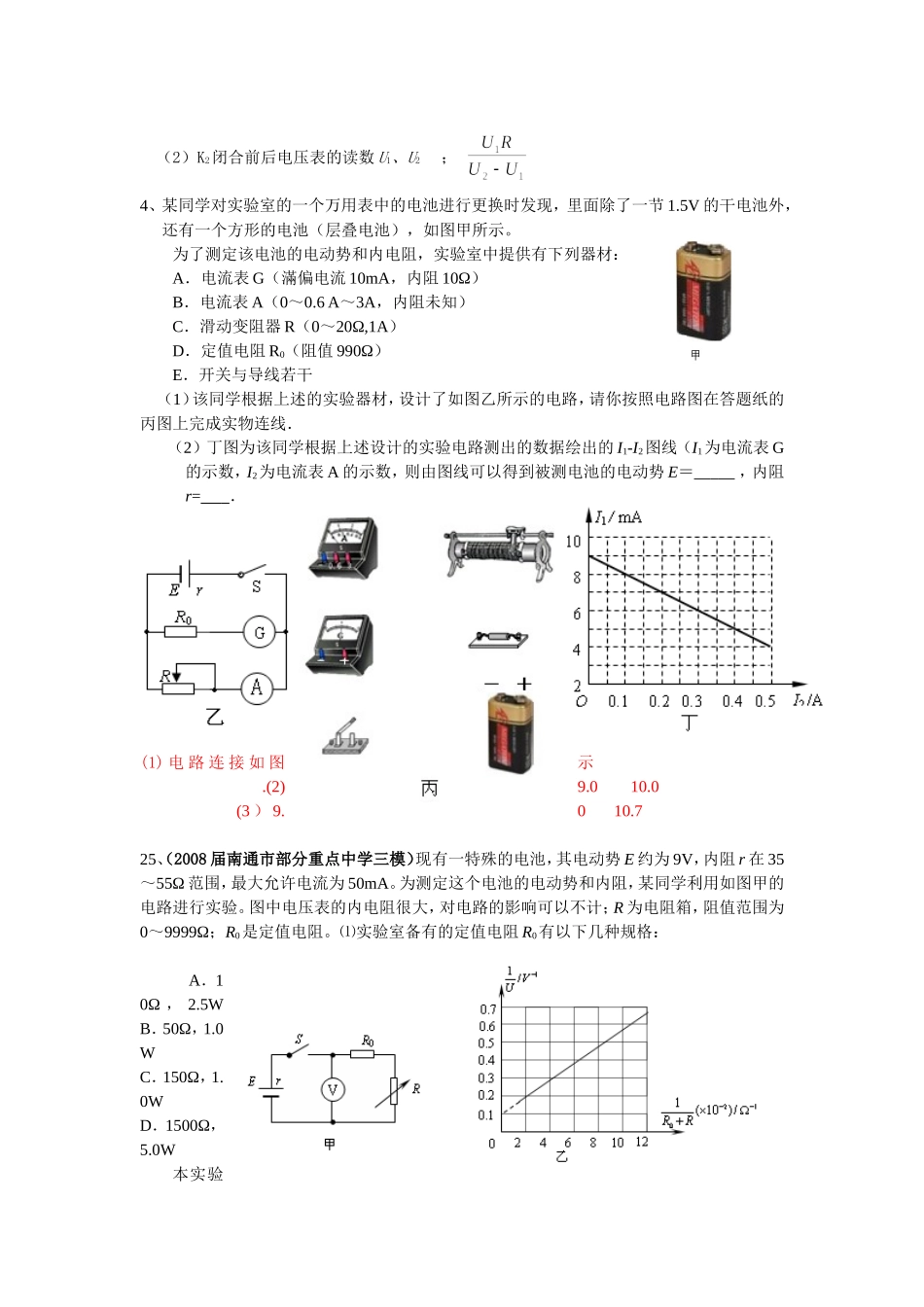

高二电学实验_第3页
3/32
7、(如东、启东2008届期中联合测试)(10分)有一个小灯泡上标有“4.8V2W”的字样,现在测定小灯泡在不同电压下的电功率,并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线.有下列器材可供选用:A.电压表V1(0~3V,内阻3kΩ)B.电压表V2(0~15V,内阻15kΩ)C.电流表A(0~0.6A,内阻约1Ω)D.定值电阻R1=3kΩE.定值电阻R2=15kΩF.滑动变阻器R(10Ω,2A)G.学生电源(直流6V,内阻不计)H.开关、导线若干(1)实验中所用电压表应选用▲,定值电阻应选用▲(均用序号字母填写);(2)为尽量减小实验误差,并要求从零开始多取几组数据,请在方框内画出满足实验要求的电路图;(3)利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是▲,下图的四个图象中可能正确的是▲.(1)A(2分),D(2分)(2)电路图如图(3分)(3)(1分),C(2分)(2)有一根细长而均匀的金属材料管线样品,横截面如图所示。此金属材料重约1~2N,长约6P/WU2/V2O12180.5241.01.52.06P/WU2/V2O12180.5241.01.52.0AB6P/WU2/V2O12180.5241.01.52.06P/WU2/V2O12180.5241.01.52.0CDAV1RR1ES为30cm,电阻约为10Ω。已知这种金属的电阻率为ρ,密度为ρ0。因管线内中空部分内径很小,无法直接测量,请设计一个实验方案,测量中空部分的截面积S0。现有如下器材可选:A.毫米刻度尺B.螺旋测微器C.电流表(600mA1.0Ω左右)D.电流表(3A0.1Ω左右)E、电流表G(满偏电流3mA,已测出其内阻Rg=10Ω)F、定值电阻R3=990ΩG.滑动变阻器(2kΩ0.5A)H.滑动变阻器(10Ω2A)I.蓄电池(6V0.05Ω左右)J.开关一个,带夹子的导线若干(1)除待测金属管线外,应选用的实验器材有(只填代号字母)。(2)在下方框中,画出你所设计方案的实验电路图。(3)实验中需要直接测量的物理量有:,计算金属管线内部空间截面积S0的表达式S0=。答案:(1)1.9012.540(2)ABCEFHIJUIL边长ab(3)图乙5035401.(广东省2009届高三第一次六校联考试卷物理试卷)测量一块量程已知的电压表的内阻,器材如下:A.待测电压表(量程3V,内阻约3KΩ)一块B.电流表(量程3A,内阻0.01Ω)一只C.定值电阻(R=3KΩ,额定电流0.5A)一个D.电池组(电动势略小于3V,内阻不计)E.开关两只F.导线若干有一同学利用上面所给器材,进行如下实验操作:(1)为了更准确的测出该电压表内阻的大小,该同学设计了如图甲、乙两个实验电路。你认为其中相对比较合理的是(填“甲”或“乙”)电路。其理由是:。(2)用你选择的电路进行实验时,需要直接测量的物理量;用上述所测各物理量表示电压表内阻,其表达式应为Rv=。答案:(1)乙;因为甲图中电压表的内阻大,流过电流表的电流太小,读数误差比较大图乙(2)K2闭合前后电压表的读数U1、U2;4、某同学对实验室的一个万用表中的电池进行更换时发现,里面除了一节1.5V的干电池外,还有一个方形的电池(层叠电池),如图甲所示。为了测定该电池的电动势和内电阻,实验室中提供有下列器材:A.电流表G(滿偏电流10mA,内阻10Ω)B.电流表A(0~0.6A~3A,内阻未知)C.滑动变阻器R(0~20Ω,1A)D.定值电阻R0(阻值990Ω)E.开关与导线若干(1)该同学根据上述的实验器材,设计了如图乙所示的电路,请你按照电路图在答题纸的丙图上完成实物连线.(2)丁图为该同学根据上述设计的实验电路测出的数据绘出的I1-I2图线(I1为电流表G的示数,I2为电流表A的示数,则由图线可以得到被测电池的电动势E=,内阻r=.(1)电路连接如图示.(2)9.010.0(3)9.010.725、(2008届南通市部分重点中学三模)现有一特殊的电池,其电动势E约为9V,内阻r在35~55Ω范围,最大允许电流为50mA。为测定这个电池的电动势和内阻,某同学利用如图甲的电路进行实验。图中电压表的内电阻很大,对电路的影响可以不计;R为电阻箱,阻值范围为0~9999Ω;R0是定值电阻。⑴实验室备有的定值电阻R0有以下几种规格:A.10Ω,2.5WB.50Ω,1.0WC.150Ω,1.0WD.1500Ω,5.0W本实验应选用,其作用是。⑵该同学接入符合要求的R0后,闭合开关S,调整电阻箱的阻值读出电压表的示数U,再改变电阻箱...
