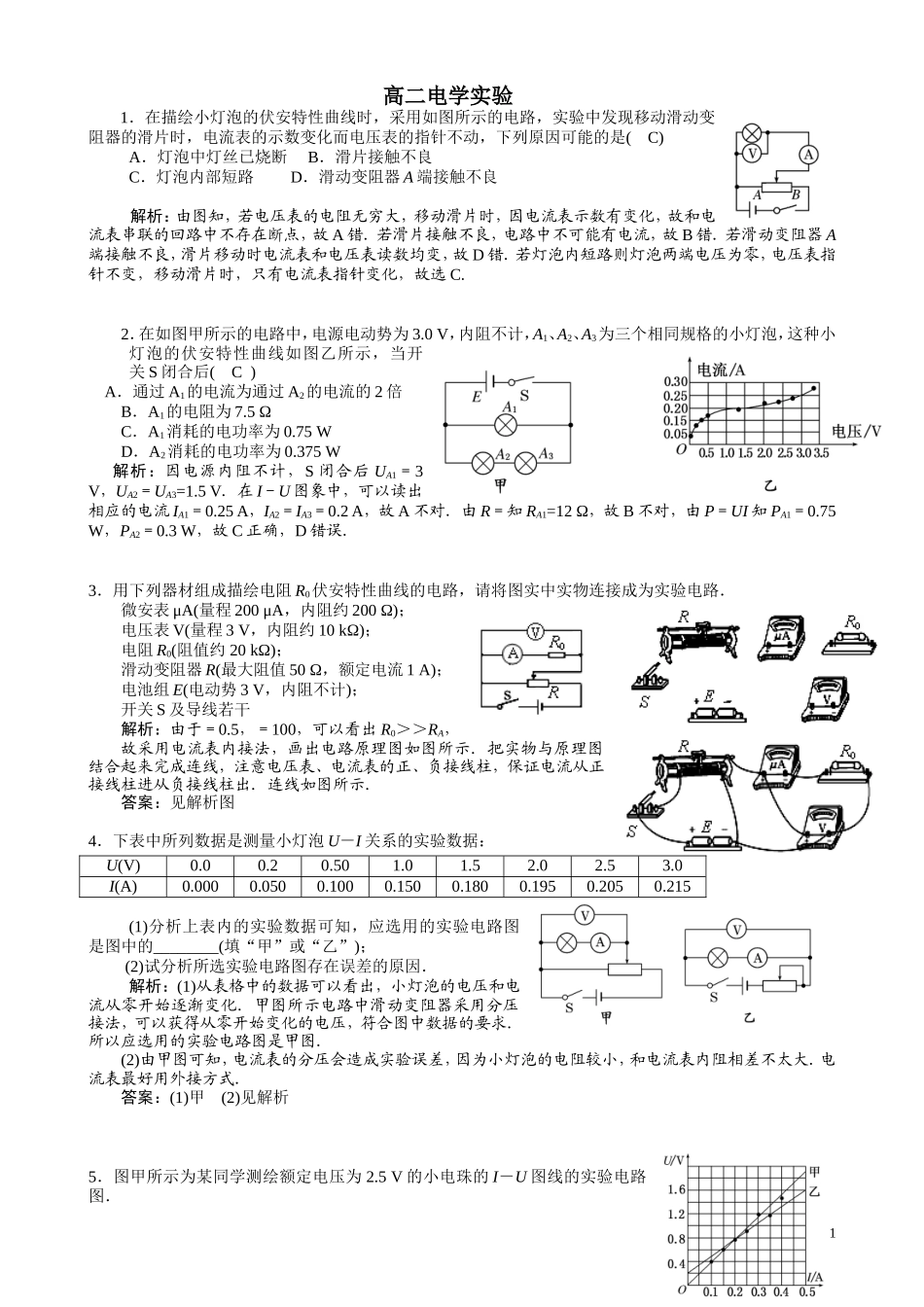

高二电学实验1．在描绘小灯泡的伏安特性曲线时，采用如图所示的电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是(C)A．灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器A端接触不良解析：由图知，若电压表的电阻无穷大，移动滑片时，因电流表示数有变化，故和电流表串联的回路中不存在断点，故A错．若滑片接触不良，电路中不可能有电流，故B错．若滑动变阻器A端接触不良，滑片移动时电流表和电压表读数均变，故D错．若灯泡内短路则灯泡两端电压为零，电压表指针不变，移动滑片时，只有电流表指针变化，故选C.2．在如图甲所示的电路中，电源电动势为3.0V，内阻不计，A1、A2、A3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后(C)A．通过A1的电流为通过A2的电流的2倍B．A1的电阻为7.5ΩC．A1消耗的电功率为0.75WD．A2消耗的电功率为0.375W解析：因电源内阻不计，S闭合后UA1＝3V，UA2＝UA3=1.5V．在I－U图象中，可以读出相应的电流IA1＝0.25A，IA2＝IA3＝0.2A，故A不对．由R＝知RA1=12Ω，故B不对，由P＝UI知PA1＝0.75W，PA2＝0.3W，故C正确，D错误．3．用下列器材组成描绘电阻R0伏安特性曲线的电路，请将图实中实物连接成为实验电路．微安表μA(量程200μA，内阻约200Ω)；电压表V(量程3V，内阻约10kΩ)；电阻R0(阻值约20kΩ)；滑动变阻器R(最大阻值50Ω，额定电流1A)；电池组E(电动势3V，内阻不计)；开关S及导线若干解析：由于＝0.5，＝100，可以看出R0＞＞RA，故采用电流表内接法，画出电路原理图如图所示．把实物与原理图结合起来完成连线，注意电压表、电流表的正、负接线柱，保证电流从正接线柱进从负接线柱出．连线如图所示．答案：见解析图4．下表中所列数据是测量小灯泡U－I关系的实验数据：U(V)0.00.20.501.01.52.02.53.0I(A)0.0000.0500.1000.1500.1800.1950.2050.215(1)分析上表内的实验数据可知，应选用的实验电路图是图中的________(填“甲”或“乙”)；(2)试分析所选实验电路图存在误差的原因．解析：(1)从表格中的数据可以看出，小灯泡的电压和电流从零开始逐渐变化．甲图所示电路中滑动变阻器采用分压接法，可以获得从零开始变化的电压，符合图中数据的要求．所以应选用的实验电路图是甲图．(2)由甲图可知，电流表的分压会造成实验误差，因为小灯泡的电阻较小，和电流表内阻相差不太大．电流表最好用外接方式．答案：(1)甲(2)见解析5．图甲所示为某同学测绘额定电压为2.5V的小电珠的I－U图线的实验电路图．1(1)根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路．(2)开关S闭合之前，图乙中滑动变阻器的滑片应该置于______(选填“A端”、“B端”或“AB正中间”)．(3)已知小电珠灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，热力学温度T与摄氏温度t的关系为T＝273＋t，根据图所示的小电珠的I－U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为________℃(保留两位有效数字)．解析：对于分压电路，开关S闭合前，应该将滑动变阻器的滑片置于最左端(A端)，使待测电路上电压为零．由灯丝电阻与热力学温度成正比可得R=kT，当灯丝温度为300K时电阻为1.5Ω可得k=0.005.由小电珠的I－U特性曲线可得当电压为2.5V时灯丝中电流约为0.265A．根据欧姆定律可得出灯丝电阻R′=U/I=9.4Ω，由R=kT解得此时灯丝热力学温度T′＝R′/k＝1880K，即灯丝温度约为t=T′－273=1607℃=1.6×103.℃答案：(1)实物连线图如图所示．(2)A端(3)1.6×1036．在“测定金属的电阻率”的实验中，由ρ=可知，对实验结果的准确性影响最大的是()A．导线直径d的测量B．电压U的测量C．电流I的测量D．导线长度的测量解析：四个选项中的四个物理量对金属丝的电阻率均有影响，但影响最大的是直径d，因为在计算式中取直径的平方．A项正确．答案：A7．分别用图实－2－10所示的(a)、(b)两种电路测量同一未知电阻的阻值．图(a)中两表的示数分别为3V、4mA，图(b)中两表的示数分别为4V、3.9mA，则待测电阻Rx的真实值为(D)A．略小于1kΩB．略小于750ΩC．略大于1kΩD．略大于750...
