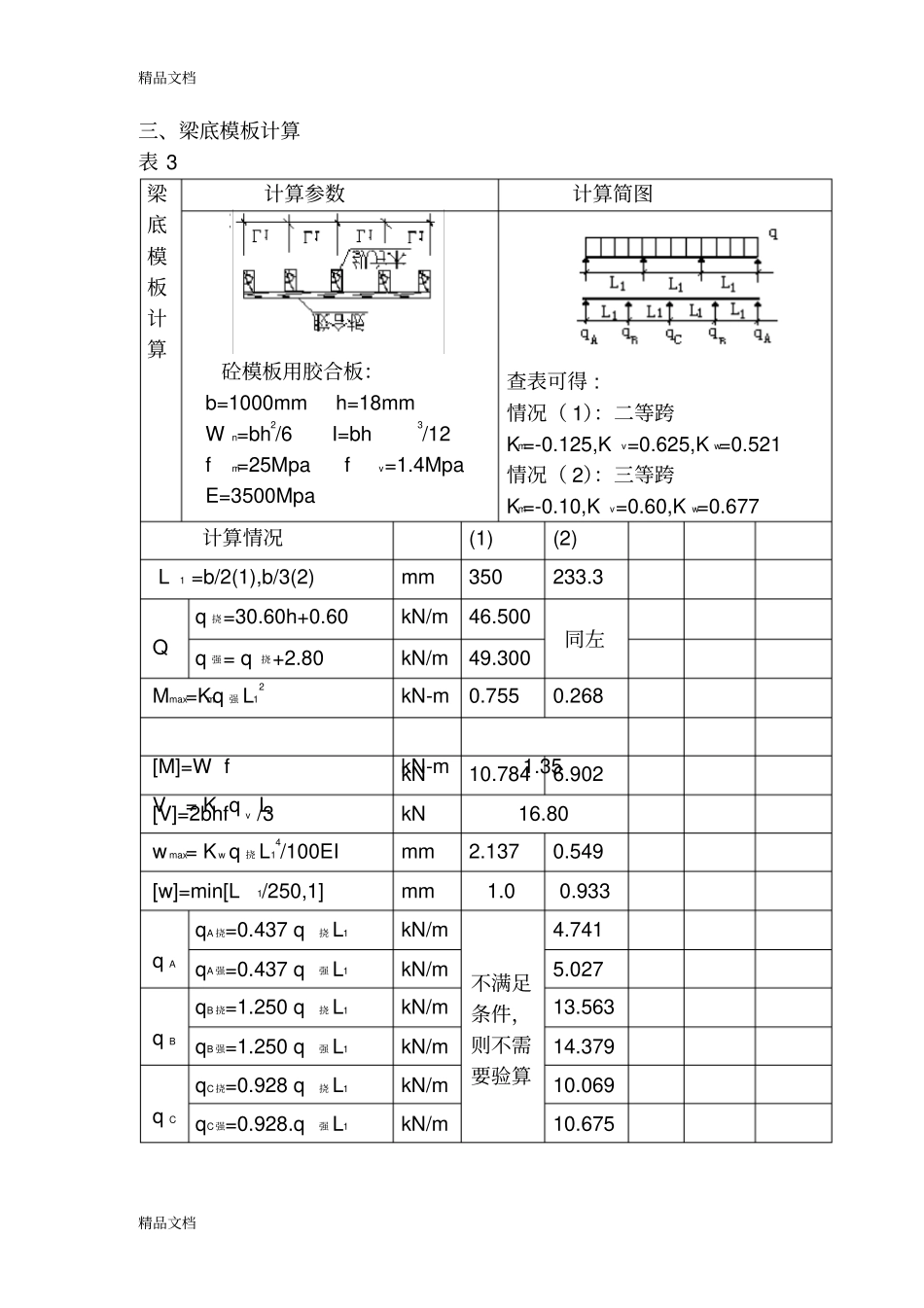

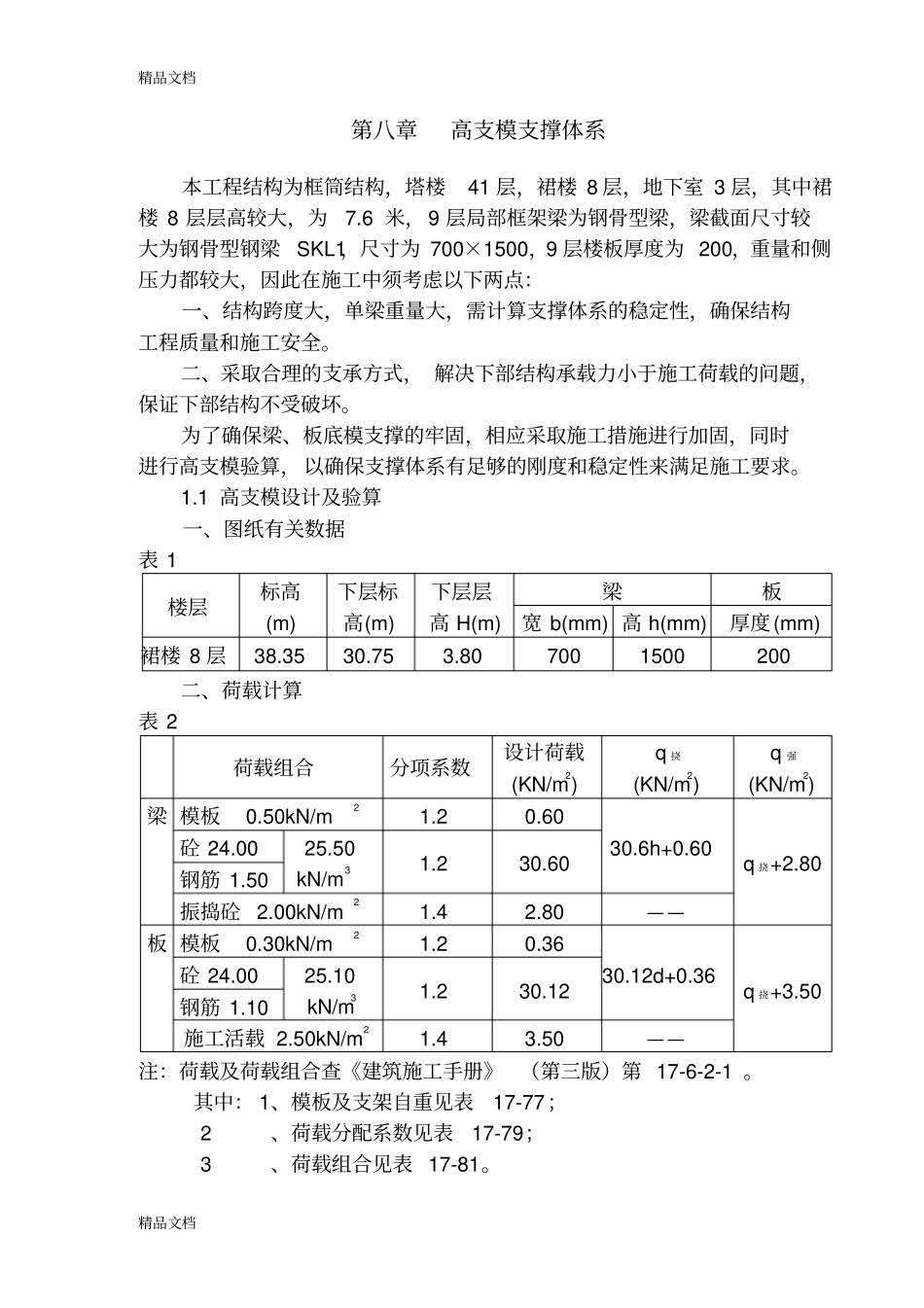

精品文档精品文档第八章高支模支撑体系本工程结构为框筒结构，塔楼41层，裙楼8层，地下室3层，其中裙楼8层层高较大，为7.6米，9层局部框架梁为钢骨型梁，梁截面尺寸较大为钢骨型钢梁SKL1，尺寸为700×1500，9层楼板厚度为200，重量和侧压力都较大，因此在施工中须考虑以下两点：一、结构跨度大，单梁重量大，需计算支撑体系的稳定性，确保结构工程质量和施工安全。二、采取合理的支承方式，解决下部结构承载力小于施工荷载的问题，保证下部结构不受破坏。为了确保梁、板底模支撑的牢固，相应采取施工措施进行加固，同时进行高支模验算，以确保支撑体系有足够的刚度和稳定性来满足施工要求。1.1高支模设计及验算一、图纸有关数据表1楼层标高(m)下层标高(m)下层层高H(m)梁板宽b(mm)高h(mm)厚度(mm)裙楼8层38.3530.753.807001500200二、荷载计算表2荷载组合分项系数设计荷载(KN/m2)q挠(KN/m2)q强(KN/m2)梁模板0.50kN/m21.20.6030.6h+0.60q挠+2.80砼24.0025.50kN/m31.230.60钢筋1.50振捣砼2.00kN/m21.42.80——板模板0.30kN/m21.20.3630.12d+0.36q挠+3.50砼24.0025.10kN/m31.230.12钢筋1.10施工活载2.50kN/m21.43.50——注：荷载及荷载组合查《建筑施工手册》（第三版）第17-6-2-1。其中：1、模板及支架自重见表17-77；2、荷载分配系数见表17-79；3、荷载组合见表17-81。精品文档精品文档三、梁底模板计算表3梁底模板计算计算参数计算简图砼模板用胶合板：b=1000mmh=18mmWn=bh2/6I=bh3/12fm=25Mpafv=1.4MpaE=3500Mpa查表可得:情况（1）：二等跨Km=-0.125,Kv=0.625,Kw=0.521情况（2）：三等跨Km=-0.10,Kv=0.60,Kw=0.677计算情况(1)(2)L1=b/2(1),b/3(2)mm350233.3Qq挠=30.60h+0.60kN/m46.500同左q强=q挠+2.80kN/m49.300Mmax=Kmq强L12kN-m0.7550.268[M]=WfkN-m1.35V=KqLkN10.7846.902[V]=2bhfv/3kN16.80wmax=Kwq挠L14/100EImm2.1370.549[w]=min[L1/250,1]mm1.00.933qAqA挠=0.437q挠L1kN/m不满足条件，则不需要验算4.741qA强=0.437q强L1kN/m5.027qBqB挠=1.250q挠L1kN/m13.563qB强=1.250q强L1kN/m14.379qCqC挠=0.928q挠L1kN/m10.069qC强=0.928.q强L1kN/m10.675精品文档精品文档四、梁底纵方木计算表4梁底纵方木跨度计算计算参数计算简图方木用红松：b=50mmh=100mmWn=bh2/6I=bh3/12fm=25Mpafv=1.4MpaE=9000Mpa查表可得:Km=-0.105,Kv=0.606,Kw=0.644计算情况(2.1)(2.2)qBqB挠kN/m13.563同左qB强kN/m14.379抗弯L2≤强BmnmqKWfmm1174.6抗剪L2≤2bhfv/(3KvqB强)mm535.55抗挠L2≤3250100强BwqKEImm1174.4L2取值=mm450300F0F0挠=1.223qA挠L2kN3.9141.740F0强=1.223qA强L2kN4.1501.844F1F1挠=1.223qB挠L2kN11.1964.976F1强=1.223qB强L2kN11.8705.276F2F2挠=1.223qB挠L2kN8.3123.694F2强=1.223qB强L2kN8.8133.917精品文档精品文档五、梁底横方木计算表5梁底横方木计算计算参数计算简图方木用红松：b=50mmh=100mmWn=bh2/6I=bh3/12fm=25Mpafv=1.4MpaE=9000MpaL3=500查表可得:Km=-0.125,Kv=0.625,Kw=0.521计算情况(2.1)(2.2)F1F1挠kN11.196(2.2)的F1比（2.1）F1小，这几项不用验算F1强kN11.870Mmax=KmF1强L3kN?m0.742[M]=WnfmkN?m1.083Vmax=KvF1强L3kN3.709[V]=2bhfv/3kN4.667wmax=KwF1挠L33/100EImm0.194[w]=min[L3/250,1]mm1.000F3F3挠=0.312F1挠L3+F0挠KN5.6612.516F3强=0.312F1强L3+F0强KN6.0022.667F4F4挠=1.376F1挠L3+F2挠KN16.0157.118F4强=1.376F1强L3+F2强kN16.9797.546注：常用树种的木材强度设计值和弹性模量查《建筑施工手册》（第三版）表5-25。精品文档精品文档六、梁底钢管计算表6梁底水平钢管计算计算参数计算简图钢管：48t=3.5mmI=12.9104mm4Wn=5.08103mm3E=2.1105Mpafm=205Mpafv=115Mpa查表可得:情况(2.1)与(2.2.1)相同:Km=-0.169,Kv=-0.661,Kw=1.079,KB=2.215情况(2.2.2):Km=-0.286,Kv=-1.286,Kw=1.706,KB=3.595计算情况(2.1)(2.2.1)(2.2.2)计算荷载F4F4F3L4=mm900600900FF挠kN16.0157.1182.516F强kN16.9797.5462.667Mmax=KmF4强L4kN?m2.5830.7630.687[M]=WnfmkN?m1.041Vmax=KvF4强KN不满足条件，返回情况表4的（2.2）4.9883.430[V]=(D4-d4)fv/64D2KN6.450wmax=KwF4挠L43/100EImm0.61...
