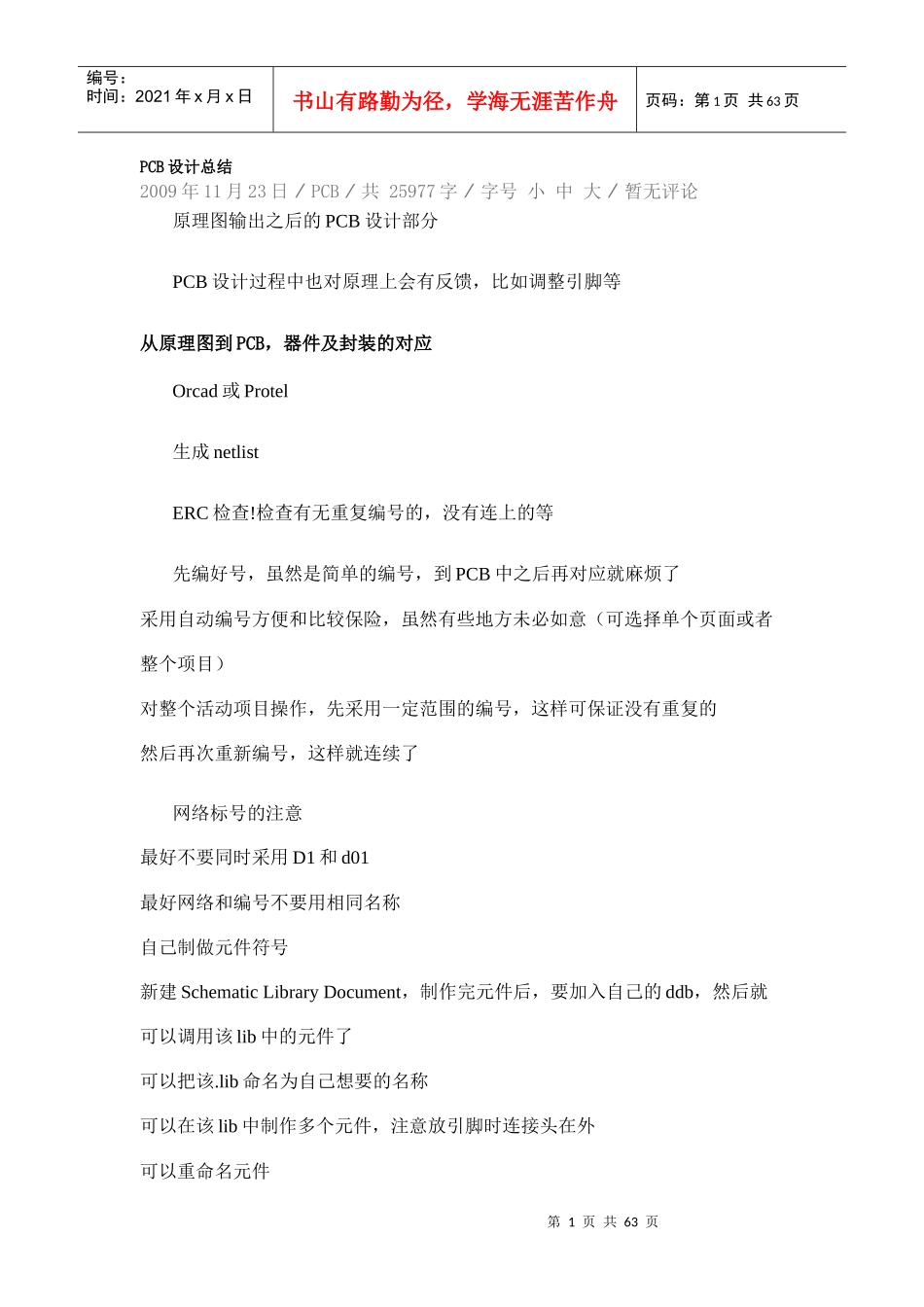

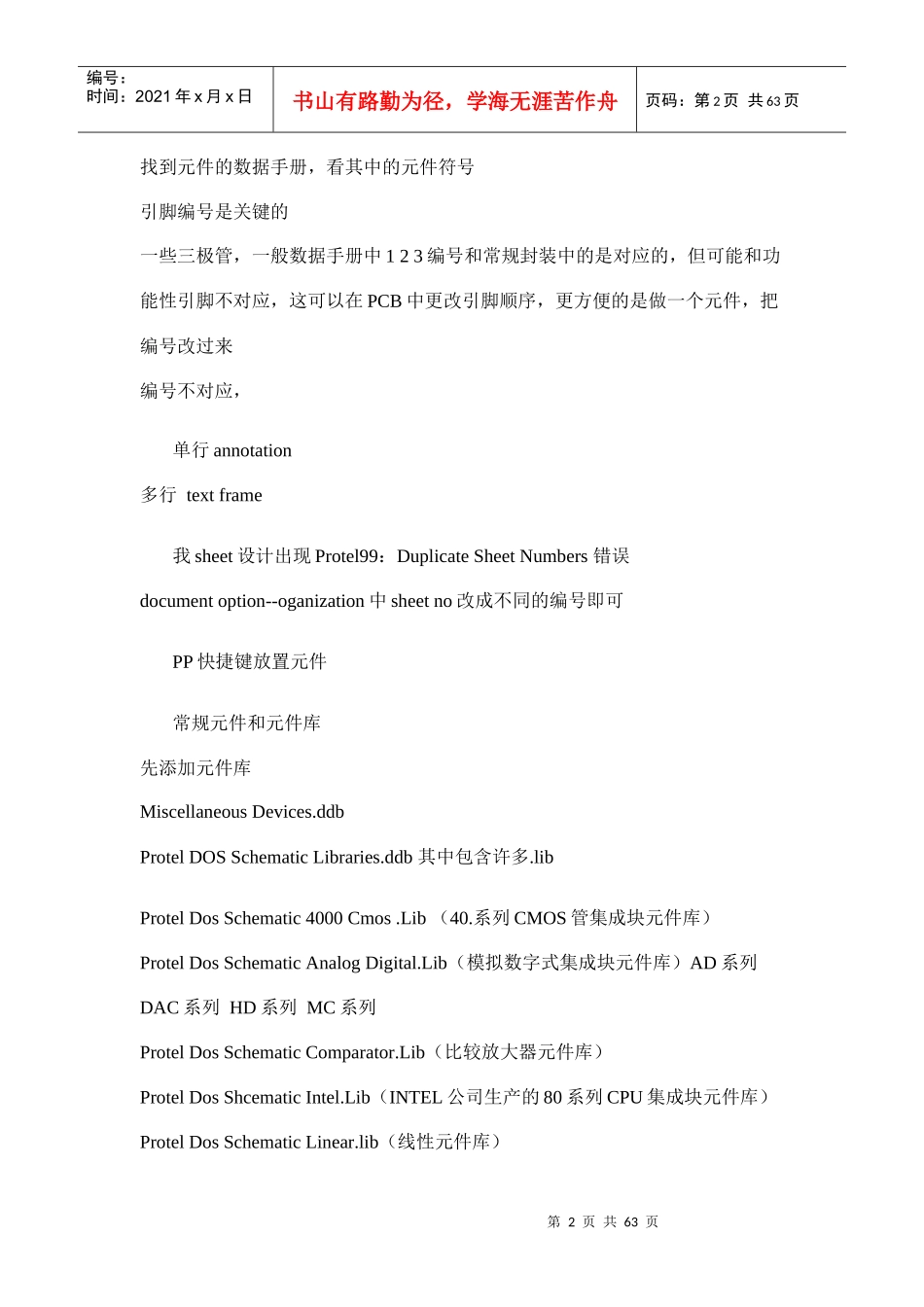

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页PCB设计总结2009年11月23日⁄PCB⁄共25977字字号⁄小中大⁄暂无评论原理图输出之后的PCB设计部分PCB设计过程中也对原理上会有反馈，比如调整引脚等从原理图到PCB，器件及封装的对应Orcad或Protel生成netlistERC检查!检查有无重复编号的，没有连上的等先编好号，虽然是简单的编号，到PCB中之后再对应就麻烦了采用自动编号方便和比较保险，虽然有些地方未必如意（可选择单个页面或者整个项目）对整个活动项目操作，先采用一定范围的编号，这样可保证没有重复的然后再次重新编号，这样就连续了网络标号的注意最好不要同时采用D1和d01最好网络和编号不要用相同名称自己制做元件符号新建SchematicLibraryDocument，制作完元件后，要加入自己的ddb，然后就可以调用该lib中的元件了可以把该.lib命名为自己想要的名称可以在该lib中制作多个元件，注意放引脚时连接头在外可以重命名元件第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页找到元件的数据手册，看其中的元件符号引脚编号是关键的一些三极管，一般数据手册中123编号和常规封装中的是对应的，但可能和功能性引脚不对应，这可以在PCB中更改引脚顺序，更方便的是做一个元件，把编号改过来编号不对应，单行annotation多行textframe我sheet设计出现Protel99：DuplicateSheetNumbers错误documentoption--oganization中sheetno改成不同的编号即可PP快捷键放置元件常规元件和元件库先添加元件库MiscellaneousDevices.ddbProtelDOSSchematicLibraries.ddb其中包含许多.libProtelDosSchematic4000Cmos.Lib（40.系列CMOS管集成块元件库）ProtelDosSchematicAnalogDigital.Lib（模拟数字式集成块元件库）AD系列DAC系列HD系列MC系列ProtelDosSchematicComparator.Lib（比较放大器元件库）ProtelDosShcematicIntel.Lib（INTEL公司生产的80系列CPU集成块元件库）ProtelDosSchematicLinear.lib（线性元件库）第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页ProtelDosSchematticMemoryDevices.Lib（内存存储器元件库）ProtelDosSchematicSYnertek.Lib（SY系列集成块元件库）ProtesDosSchematicMotorlla.Lib（摩托罗拉公司生产的元件库）ProtesDosSchematicNEC.lib（NEC公司生产的集成块元件库）ProtesDosSchematicOperationelAmplifers.lib（运算放大器元件库）ProtesDosSchematicTTL.Lib（晶体管集成块元件库74系列）ProtelDosSchematicVoltageRegulator.lib（电压调整集成块元件库）ProtesDosSchematicZilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）part1、2必须在制作原理图符号时标号代替连线简介放标号也好比连线一样会出现一个黑点只有黑点连上才连上放置元件在鼠标上时按TAB键更改属性按空格逆时针旋转90度选中的只按delete无法删除，需要按ctrl+delete选中的需要在编辑中选择deselet-all取消选中Protel99：DuplicateSheetNumbers是什么错误？是sheet编号重复。打开SCH图，Documentoptions中，单击organization标签，在下面的sheetNO.里面填好标号第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页封装温故SOP-14即SO-14SOPmeansSmalloutlinepackage.QFPQFPmeansQuadFlatPackage.TQFP方形扁平正方形Thin+QFP要密一些LQFP长方形QFN无引脚封装BGAshouldbethehighestpackageinthesepackage第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页第6页共63页第5页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共63页要从原理图走向实际的板子，就需要和实际元件结合，选择合适的封装采用标准封装或者自己根据实际元件自己做封装一定熟悉尺寸了封装中的尺寸都是采用英制，比如AXIAL0.3中0.3是0.3英寸，.1/.2是0.1英寸和0.2英寸，0805是0.8英寸*0.5英寸因此知道英寸与公制的换算比例就可感知具体尺寸1英寸=2.54cm-=25.4mm=100...
