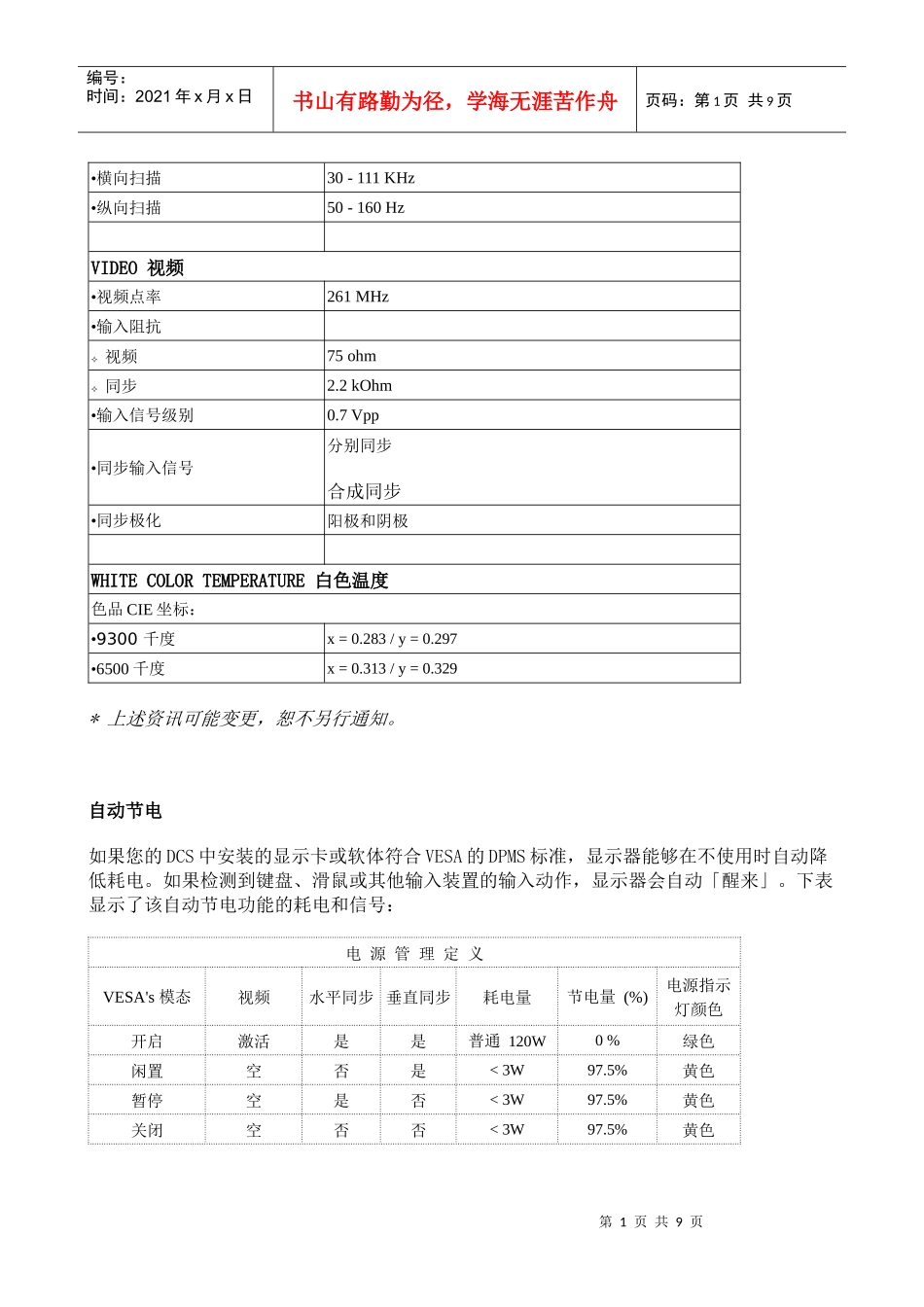

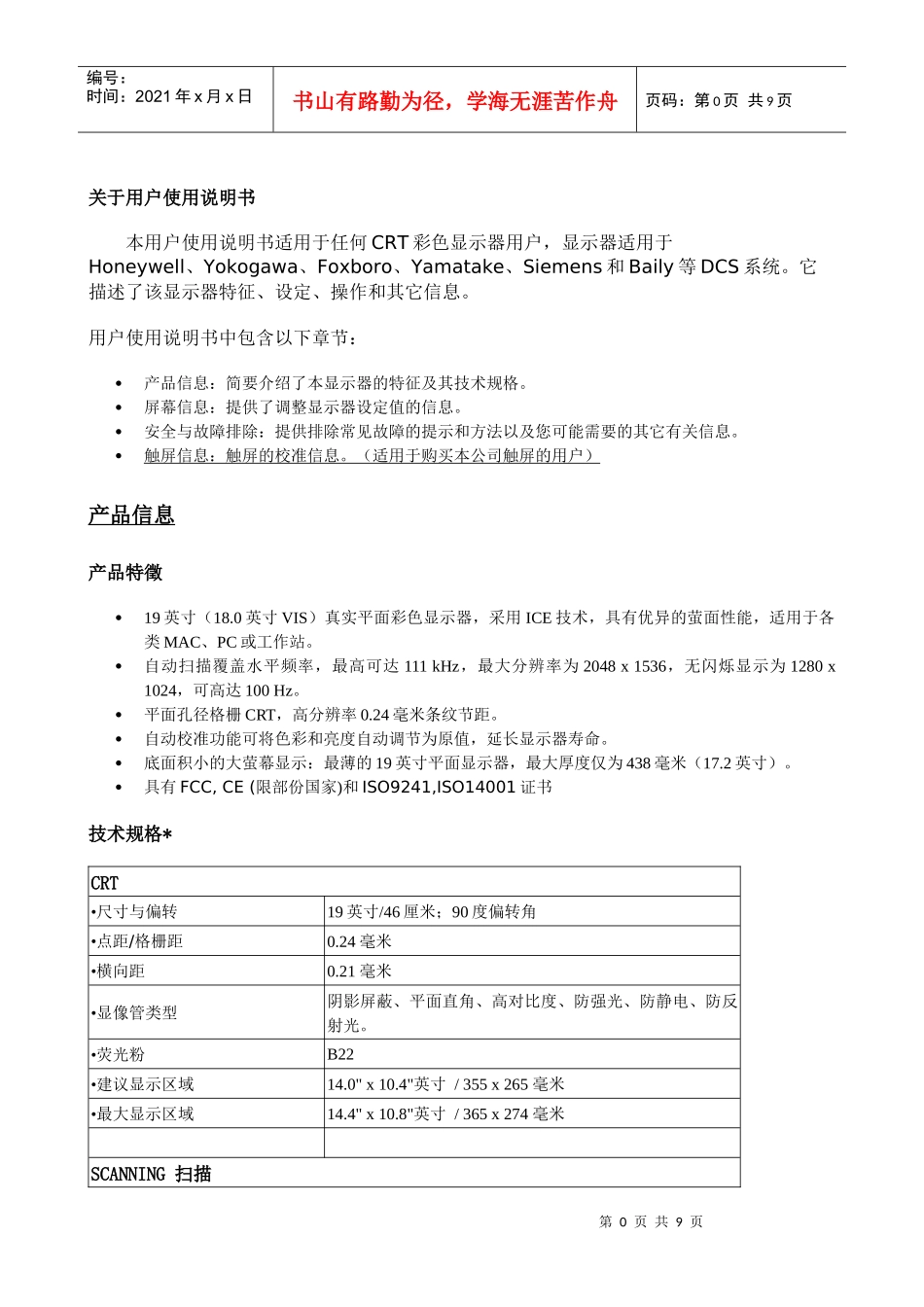

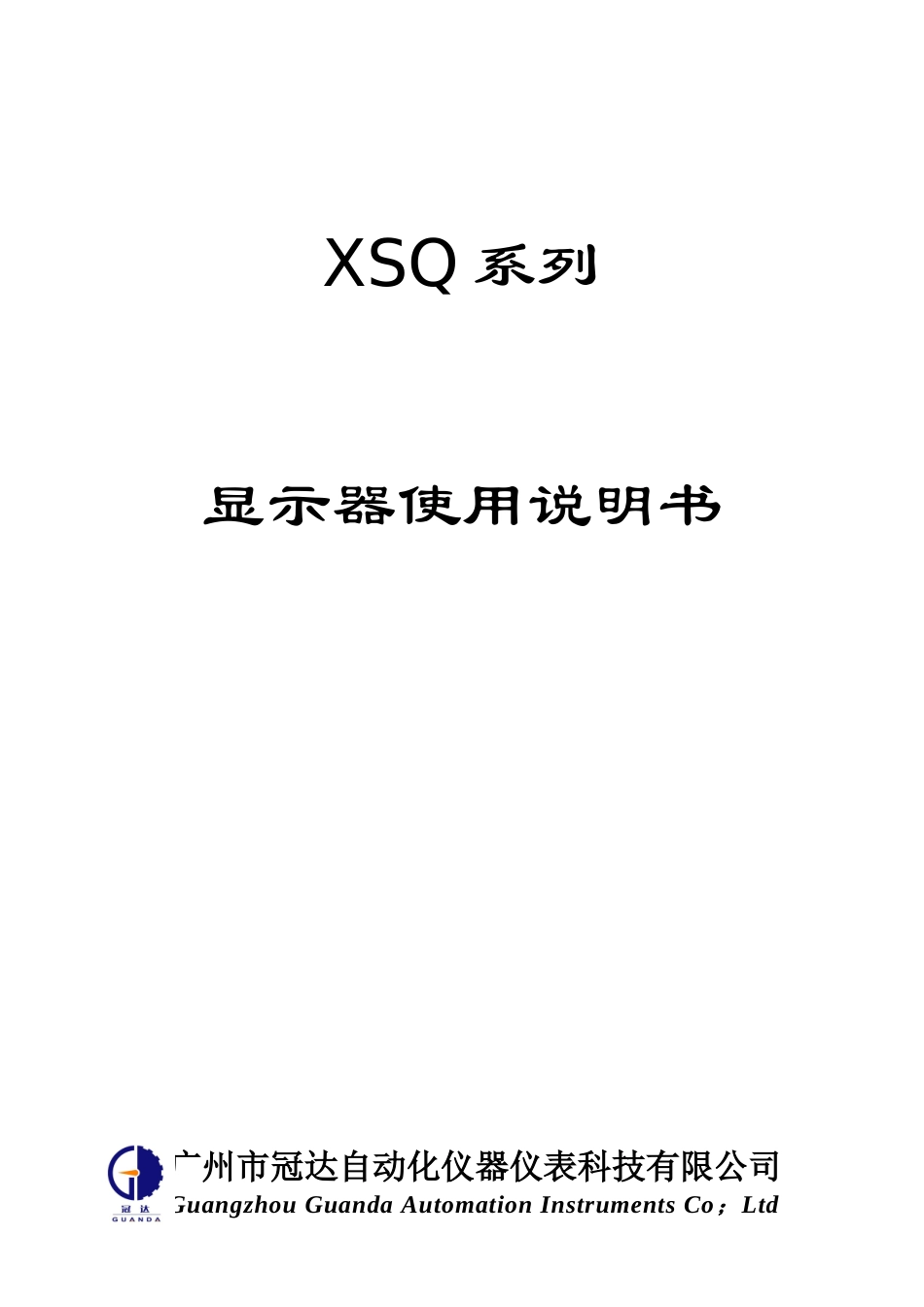

XSQ系列显示器使用说明书广州市冠达自动化仪器仪表科技有限公司GuangzhouGuandaAutomationInstrumentsCo;Ltd第0页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共9页关于用户使用说明书本用户使用说明书适用于任何CRT彩色显示器用户,显示器适用于Honeywell、Yokogawa、Foxboro、Yamatake、Siemens和Baily等DCS系统。它描述了该显示器特征、设定、操作和其它信息。用户使用说明书中包含以下章节:产品信息:简要介绍了本显示器的特征及其技术规格。屏幕信息:提供了调整显示器设定值的信息。安全与故障排除:提供排除常见故障的提示和方法以及您可能需要的其它有关信息。触屏信息:触屏的校准信息。(适用于购买本公司触屏的用户)产品信息产品特徵19英寸(18.0英寸VIS)真实平面彩色显示器,采用ICE技术,具有优异的萤面性能,适用于各类MAC、PC或工作站。自动扫描覆盖水平频率,最高可达111kHz,最大分辨率为2048x1536,无闪烁显示为1280x1024,可高达100Hz。平面孔径格栅CRT,高分辨率0.24毫米条纹节距。自动校准功能可将色彩和亮度自动调节为原值,延长显示器寿命。底面积小的大萤幕显示:最薄的19英寸平面显示器,最大厚度仅为438毫米(17.2英寸)。具有FCC,CE(限部份国家)和ISO9241,ISO14001证书技术规格*CRT•尺寸与偏转19英寸/46厘米;90度偏转角•点距/格栅距0.24毫米•横向距0.21毫米•显像管类型阴影屏蔽、平面直角、高对比度、防强光、防静电、防反射光。•荧光粉B22•建议显示区域14.0"x10.4"英寸/355x265毫米•最大显示区域14.4"x10.8"英寸/365x274毫米SCANNING扫描第1页共9页第0页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页•横向扫描30-111KHz•纵向扫描50-160HzVIDEO视频•视频点率261MHz•输入阻抗视频75ohm同步2.2kOhm•输入信号级别0.7Vpp•同步输入信号分别同步合成同步•同步极化阳极和阴极WHITECOLORTEMPERATURE白色温度色品CIE坐标:•9300千度x=0.283/y=0.297•6500千度x=0.313/y=0.329*上述资讯可能变更,恕不另行通知。自动节电如果您的DCS中安装的显示卡或软体符合VESA的DPMS标准,显示器能够在不使用时自动降低耗电。如果检测到键盘、滑鼠或其他输入装置的输入动作,显示器会自动「醒来」。下表显示了该自动节电功能的耗电和信号:电源管理定义VESA's模态视频水平同步垂直同步耗电量节电量(%)电源指示灯颜色开启激活是是普通120W0%绿色闲置空否是<3W97.5%黄色暂停空是否<3W97.5%黄色关闭空否否<3W97.5%黄色第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页显示器规格VGA连接HoneywellBNC连接适用于YokogawaFoxboroBeily•电源90-264VAC,50/60Hz•温度(操作)摄氏0度至40度/华氏32度至102度•温度(储存)摄氏-25度至+65度/华氏-13度至+149度•相对湿度5%to95%*解析度1280×1024,标准尺寸,最大对比度,亮度50%,9300度,全白色图案。*上述资料可能变更,恕不另行通知。BNC连接(BNCconnection)一种特殊的接头结构,用于配备较高扫描频率的某些显示器。BNC连接能够提供视频信号通路的最佳屏蔽和匹配特征阻抗,确保最佳视频性能。插针分配信号电缆15插针D分接头(外螺纹):第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页插针编号插针分配插针编号插针分配1红色视频输入9+5V2绿色视频输入10逻辑地线3蓝色视频输入11同类输出-连接至10号插针4同类输出-连接至10号插针12串列资料线路(SDA)5地线13水平同步/水平加垂直6红色视频地线14垂直同步(适合DDC的VCLK)7绿色视频地线15资料时脉线(SCL)8蓝色视频地线屏幕信息屏幕显示说明什么是屏幕显示?所有飞利浦显示器均具有该功能。它允许最终用户直接通过屏幕说明窗口调整显示器屏幕性能。该用户界面为用户友好型,便于操作。控制键的基本简单说明“﹢”键为电源开关第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页在显示器后侧控制器上,您只要按按钮,屏幕...
