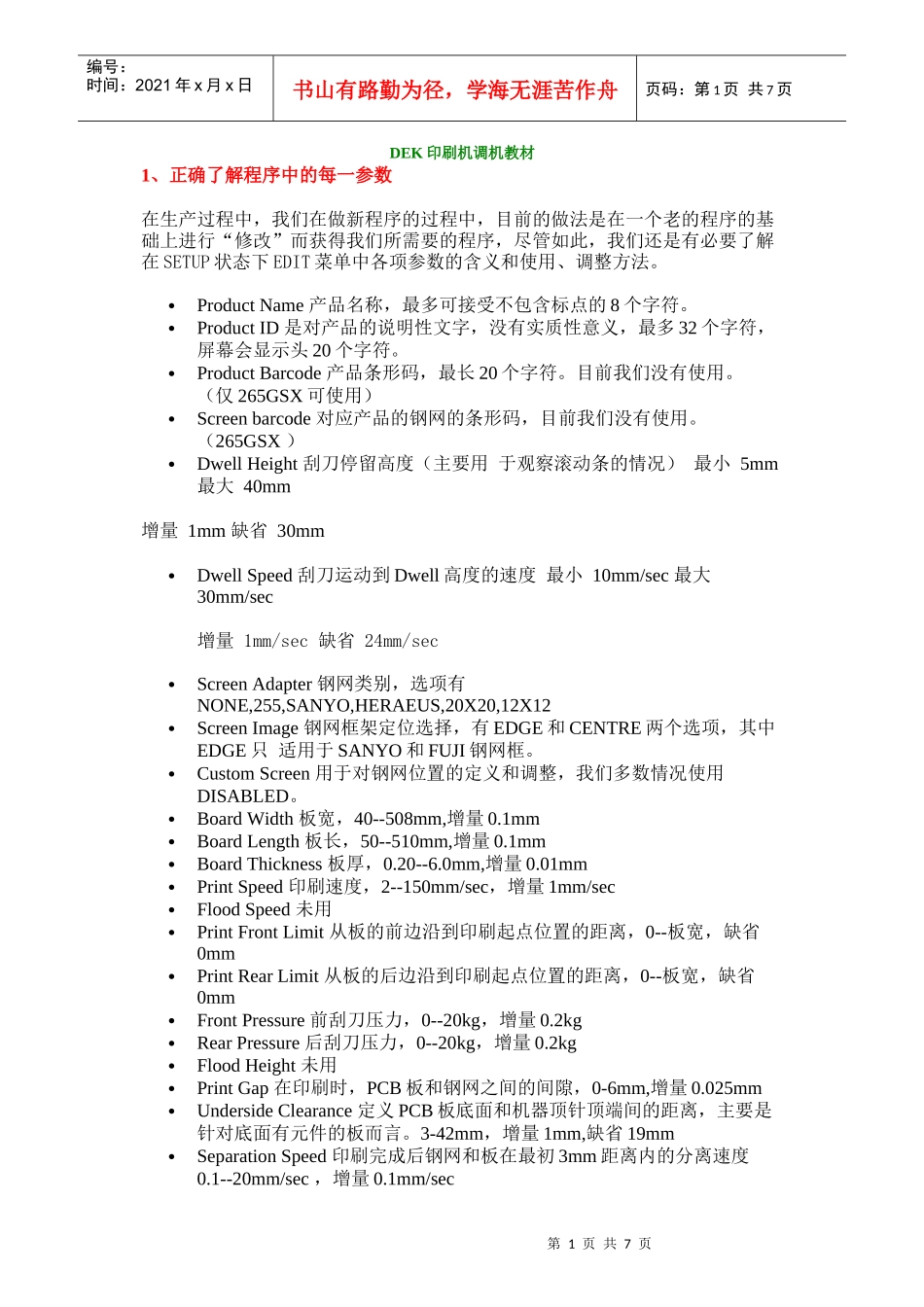

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页DEK印刷机调机教材1、正确了解程序中的每一参数在生产过程中，我们在做新程序的过程中，目前的做法是在一个老的程序的基础上进行“修改”而获得我们所需要的程序，尽管如此，我们还是有必要了解在SETUP状态下EDIT菜单中各项参数的含义和使用、调整方法。ProductName产品名称，最多可接受不包含标点的8个字符。ProductID是对产品的说明性文字，没有实质性意义，最多32个字符，屏幕会显示头20个字符。ProductBarcode产品条形码，最长20个字符。目前我们没有使用。（仅265GSX可使用）Screenbarcode对应产品的钢网的条形码，目前我们没有使用。（265GSX）DwellHeight刮刀停留高度（主要用于观察滚动条的情况）最小5mm最大40mm增量1mm缺省30mmDwellSpeed刮刀运动到Dwell高度的速度最小10mm/sec最大30mm/sec增量1mm/sec缺省24mm/secScreenAdapter钢网类别，选项有NONE,255,SANYO,HERAEUS,20X20,12X12ScreenImage钢网框架定位选择，有EDGE和CENTRE两个选项，其中EDGE只适用于SANYO和FUJI钢网框。CustomScreen用于对钢网位置的定义和调整，我们多数情况使用DISABLED。BoardWidth板宽，40--508mm,增量0.1mmBoardLength板长，50--510mm,增量0.1mmBoardThickness板厚，0.20--6.0mm,增量0.01mmPrintSpeed印刷速度，2--150mm/sec，增量1mm/secFloodSpeed未用PrintFrontLimit从板的前边沿到印刷起点位置的距离，0--板宽，缺省0mmPrintRearLimit从板的后边沿到印刷起点位置的距离，0--板宽，缺省0mmFrontPressure前刮刀压力，0--20kg，增量0.2kgRearPressure后刮刀压力，0--20kg，增量0.2kgFloodHeight未用PrintGap在印刷时，PCB板和钢网之间的间隙，0-6mm,增量0.025mmUndersideClearance定义PCB板底面和机器顶针顶端间的距离，主要是针对底面有元件的板而言。3-42mm，增量1mm,缺省19mmSeparationSpeed印刷完成后钢网和板在最初3mm距离内的分离速度0.1--20mm/sec，增量0.1mm/sec第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页SeparationDistance分离距离。0--3mm,增量0.1mm,缺省3.0mmBoardCount印刷板数量设置，0--500Boards,0为无穷大PrintMode印刷模式，我们的程序全部选择Print/Print模式。PrintDeposits选择一块板的印刷次数，1，2或3，默认为1ScreenCleanMode1钢网清洗模式1,WET,DRY,VAC,NONEScreenCleanRate1钢网清洗频率，0--200，增量1ScreenCleanMode2钢网清洗模式2,WET，DRY,VAC,NONEScreenCleanRate2钢网清洗频率，0--200，增量1CleanAfterKnead搅拌后清洗。可选ENABLE/DISABLECleanAfterDowntime该功能是在预先程序的设定下对钢网进行简单的清洗，一般是在设备或程序闲置一段时间（设备开机后）后印刷完第一片板后就立即进行。选项有WET，VAC，DRY，NONECleanAfter是对上一个模式的停工时间（Downtime)的设置。5-120minsDryCleanSpeed清洁纸干洗速度，10--120mm/sec,增量1mm/sec.WetCleanSpeed清洁纸湿洗速度，10--100mm/sec,增量1mm/sec.VacCleanSpeed清洁纸真空洗速度，10--120mm/sec,增量1mm/sec.FrontStartOffset清洗起始位置距离板前边沿距离。0--60mm增量1mmRearStartOffset清洗起始位置距离板后边沿距离。0--60mm增量1mmPasteKneadPeriod印刷和搅拌之间的时间设置KneadDeposits设定对需要搅拌的板的搅拌次数2--20KneadBoard搅拌功能选择之后搅拌的板数。KneadAfterDispense添加锡膏（自动/人工）后下块板进行搅拌。Enable/DisableStopAfterIdle在enable状态下，当上、下线传送系统良好的情况下，产品（PCB板）和钢网接触但印刷过程没有完成。2--120minsBoard1FiducalTypefiducial点的类型，Circle,Rectangle,Diamond,Triangle,DoubleSquare,Cross,VideomodelBoard2FiducalTypefiducial点的类型，Circle,Rectangle,Diamond,Triangle,DoubleSquare,Cross,VideomodelBoard3FiducalTypefiducial点的类型，Circle,Rectangle,Diamond,Triangle,Doubl...
