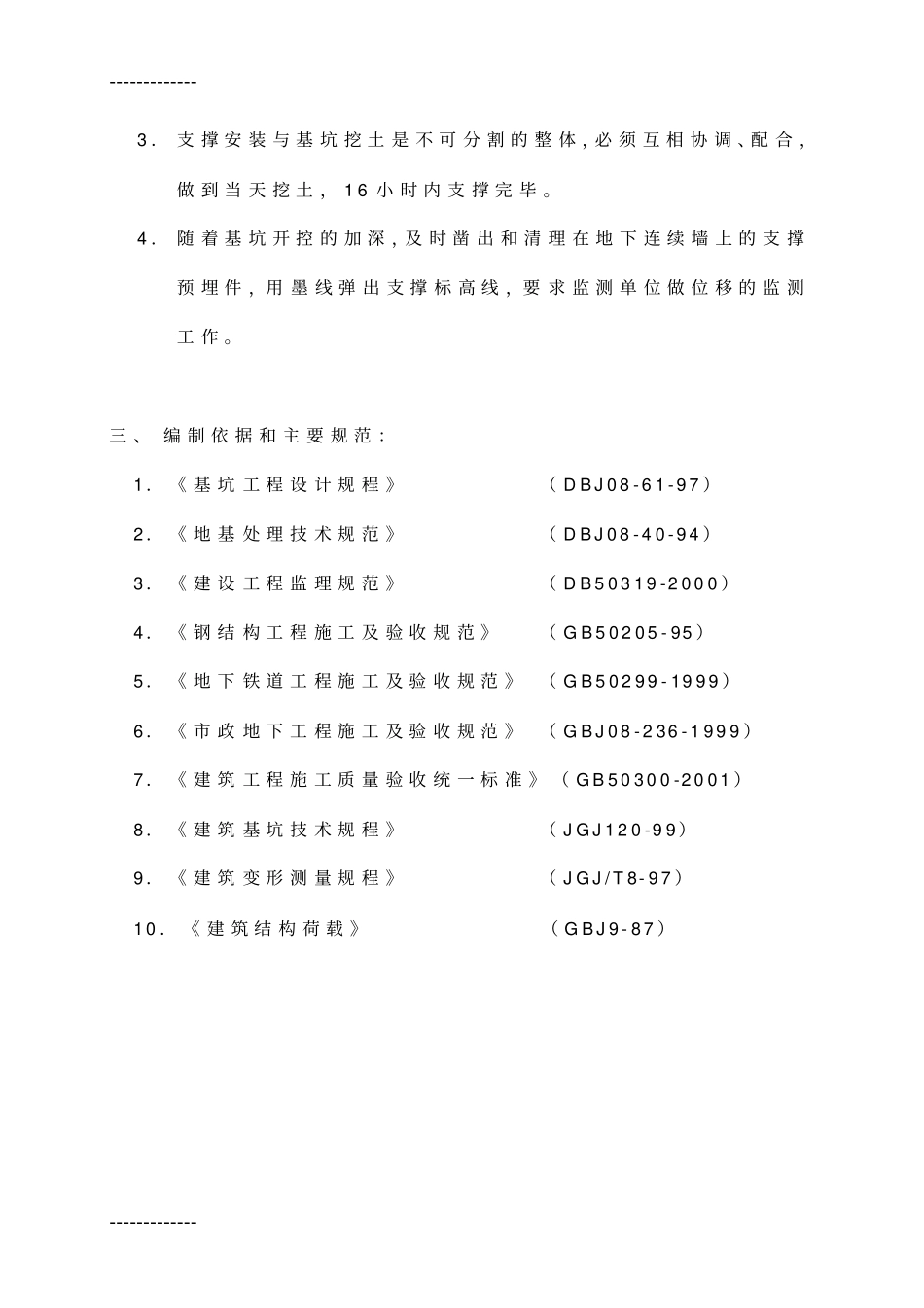

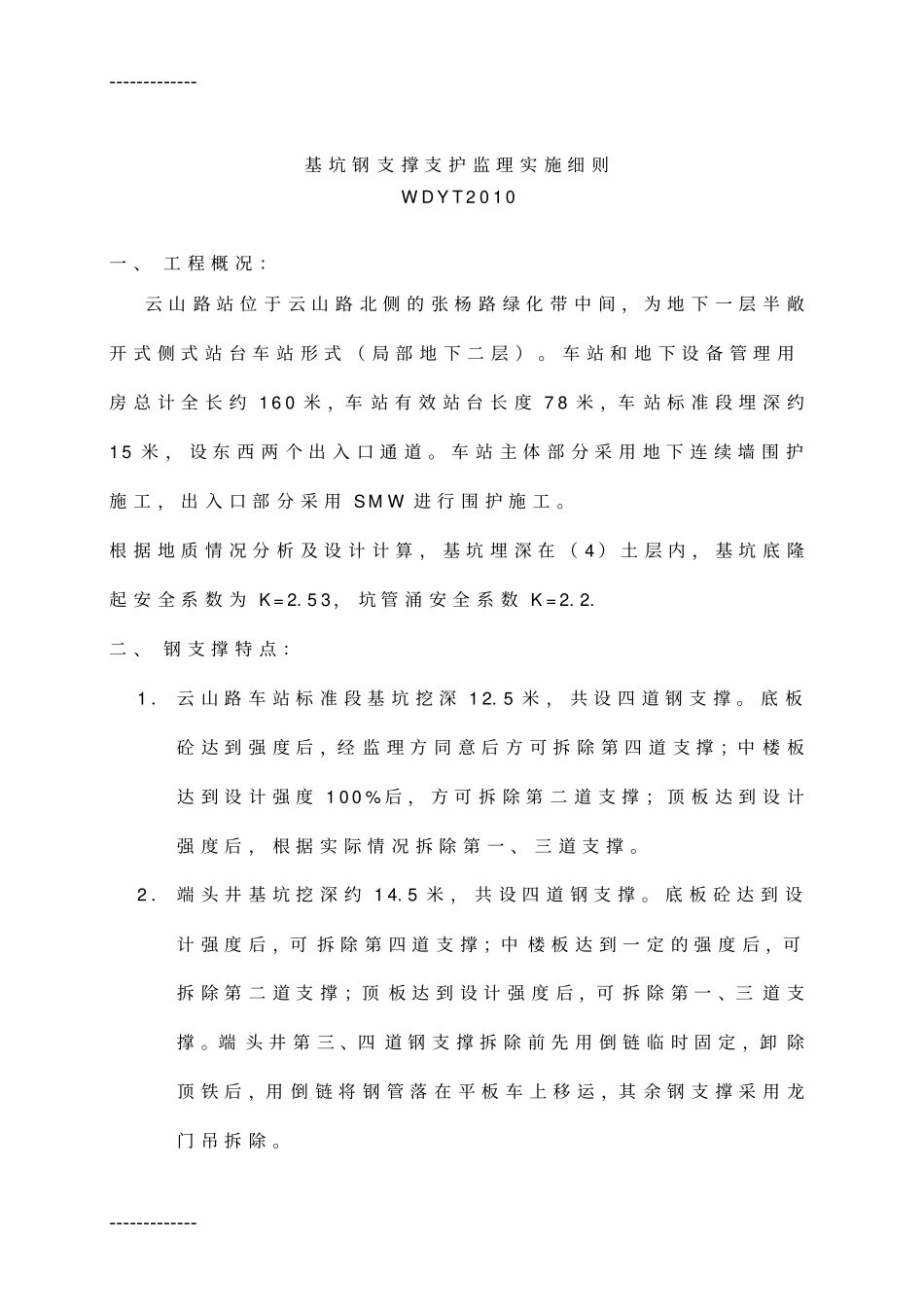

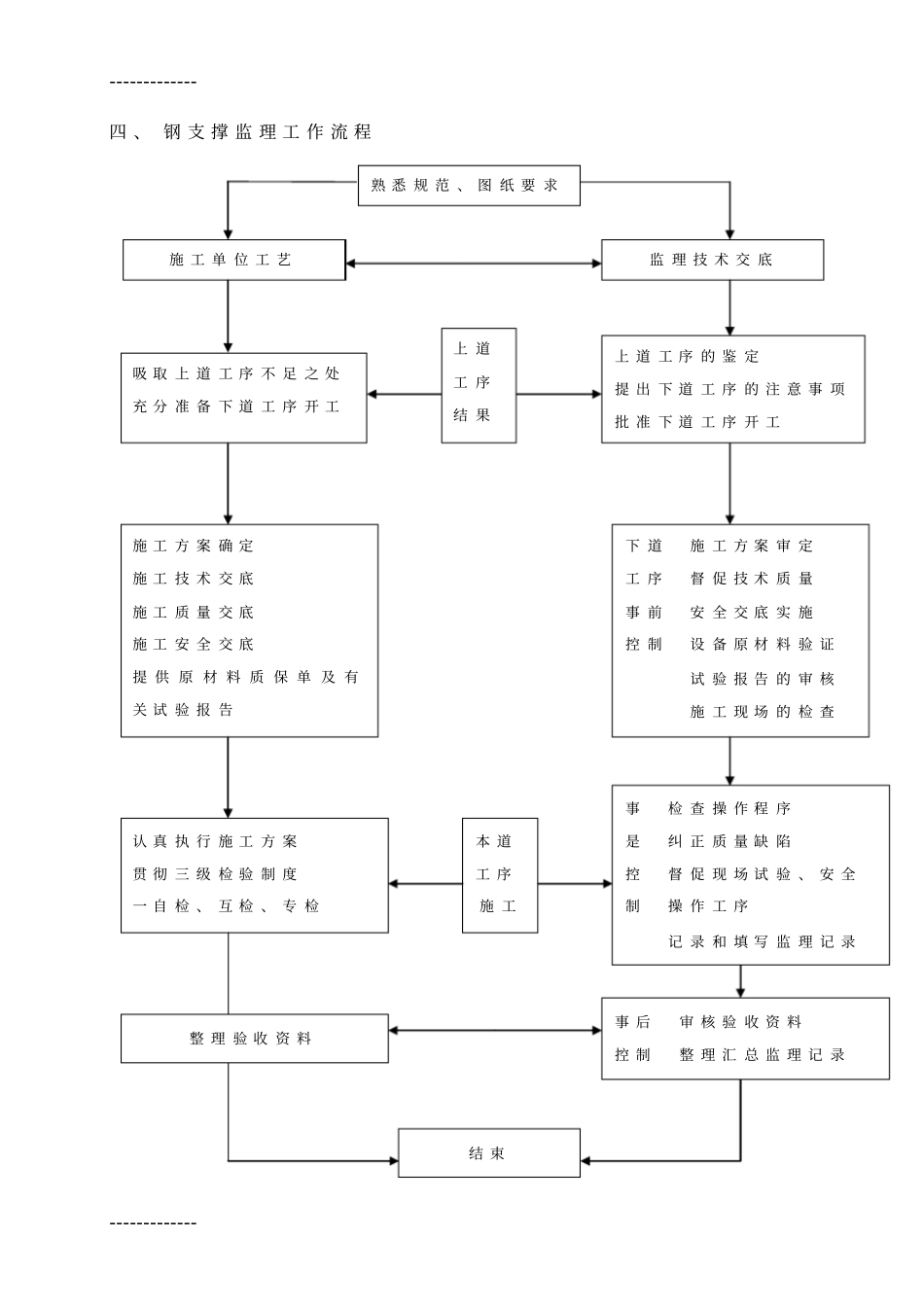

--------------------------基坑钢支撑支护监理实施细则WDYT2010一、工程概况：云山路站位于云山路北侧的张杨路绿化带中间，为地下一层半敞开式侧式站台车站形式（局部地下二层）。车站和地下设备管理用房总计全长约160米，车站有效站台长度78米，车站标准段埋深约15米，设东西两个出入口通道。车站主体部分采用地下连续墙围护施工，出入口部分采用SMW进行围护施工。根据地质情况分析及设计计算，基坑埋深在（4）土层内，基坑底隆起安全系数为K=2.53，坑管涌安全系数K=2.2.二、钢支撑特点：1．云山路车站标准段基坑挖深12.5米，共设四道钢支撑。底板砼达到强度后，经监理方同意后方可拆除第四道支撑；中楼板达到设计强度100%后，方可拆除第二道支撑；顶板达到设计强度后，根据实际情况拆除第一、三道支撑。2．端头井基坑挖深约14.5米，共设四道钢支撑。底板砼达到设计强度后，可拆除第四道支撑；中楼板达到一定的强度后，可拆除第二道支撑；顶板达到设计强度后，可拆除第一、三道支撑。端头井第三、四道钢支撑拆除前先用倒链临时固定，卸除顶铁后，用倒链将钢管落在平板车上移运，其余钢支撑采用龙门吊拆除。--------------------------3．支撑安装与基坑挖土是不可分割的整体，必须互相协调、配合，做到当天挖土，16小时内支撑完毕。4．随着基坑开控的加深，及时凿出和清理在地下连续墙上的支撑预埋件，用墨线弹出支撑标高线，要求监测单位做位移的监测工作。三、编制依据和主要规范：1．《基坑工程设计规程》（DBJ08-61-97）2．《地基处理技术规范》（DBJ08-40-94）3．《建设工程监理规范》（DB50319-2000）4．《钢结构工程施工及验收规范》（GB50205-95）5．《地下铁道工程施工及验收规范》（GB50299-1999）6．《市政地下工程施工及验收规范》（GBJ08-236-1999）7．《建筑工程施工质量验收统一标准》（GB50300-2001）8．《建筑基坑技术规程》（JGJ120-99）9．《建筑变形测量规程》（JGJ/T8-97）10．《建筑结构荷载》（GBJ9-87）--------------------------四、钢支撑监理工作流程熟悉规范、图纸要求施工单位工艺监理技术交底吸取上道工序不足之处充分准备下道工序开工上道工序的鉴定提出下道工序的注意事项批准下道工序开工上道工序结果施工方案确定施工技术交底施工质量交底施工安全交底提供原材料质保单及有关试验报告下道施工方案审定工序督促技术质量事前安全交底实施控制设备原材料验证试验报告的审核施工现场的检查认真执行施工方案贯彻三级检验制度一自检、互检、专检本道工序施工事检查操作程序是纠正质量缺陷控督促现场试验、安全制操作工序记录和填写监理记录整理验收资料事后审核验收资料控制整理汇总监理记录结束--------------------------五、监理工作的目标值：1．了解项目背景，工程及项目建设的情况，熟悉本工程的设计图纸，并进行会审收集施工验收规范和相应的标准。2．检查施工刚支撑的施工技术方案是否可行，比要时提出改进建议，并督促施工单位建立质量保证体系。3．为了保证工程质量，监理工程师行使质量监督权限为（1）未经检查即进行下道工序作业（2）擅自采用未经许可或批准的材料（3）擅自变更设计图纸4．监理工程师在工作中发现质量问题，及时记入监理日记，并提出整必意见，限期整改，按有关要求，每月在月底前编写监理月报。5．资料归档工作必须严格按照公司贯标程序文件执行，把资料工作做到有类有序，资料齐全，整洁美观的标准化操作。六、钢支撑工作的方法：1．根据实际里程在地下连续墙上确定出支撑点位置，量出两支撑点的具体长度，根据下料和拼装φ609钢管。每根钢支撑一端为固定端，另一端为活动端。2．3．钢支撑预先在地面上预拼到设计长度，每根总长度在活络段缩短时，比围护结构净距小10~30cm，有龙门吊整体起吊摆放--------------------------在支撑牛腿上，支撑起吊后两端由人工牵引，以维持支撑的基本稳定。4．钢支撑吊装就位后，先不松开吊钩，将活络端拉出顶位预埋件，在2台液压千斤顶放入活络端顶压位置。为使其保持顶力一致，2台千斤顶制作专用托架固定为一整体，将其骑放在活络端上，接通油管后即可施加预应力。预应力施加到位...
