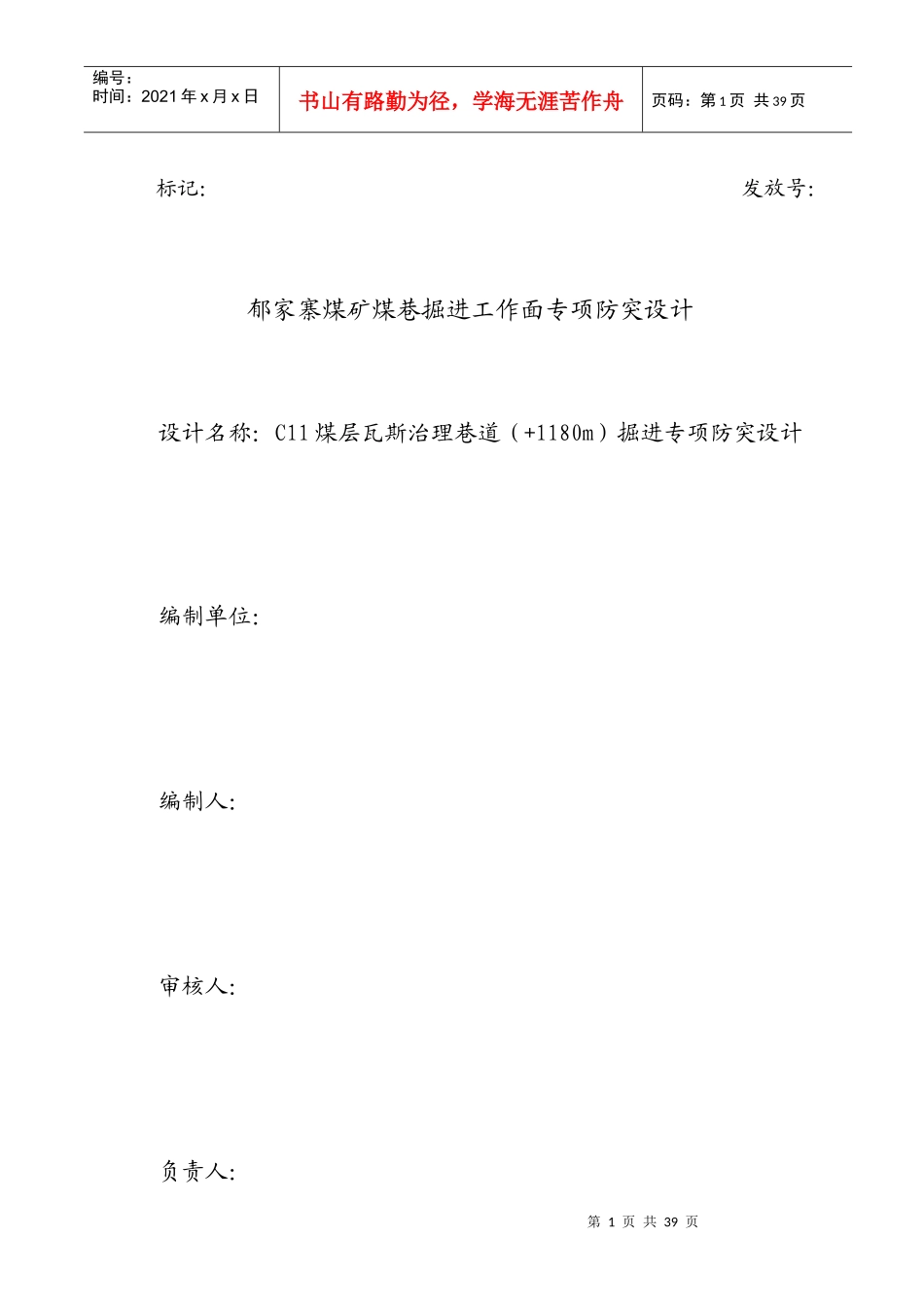

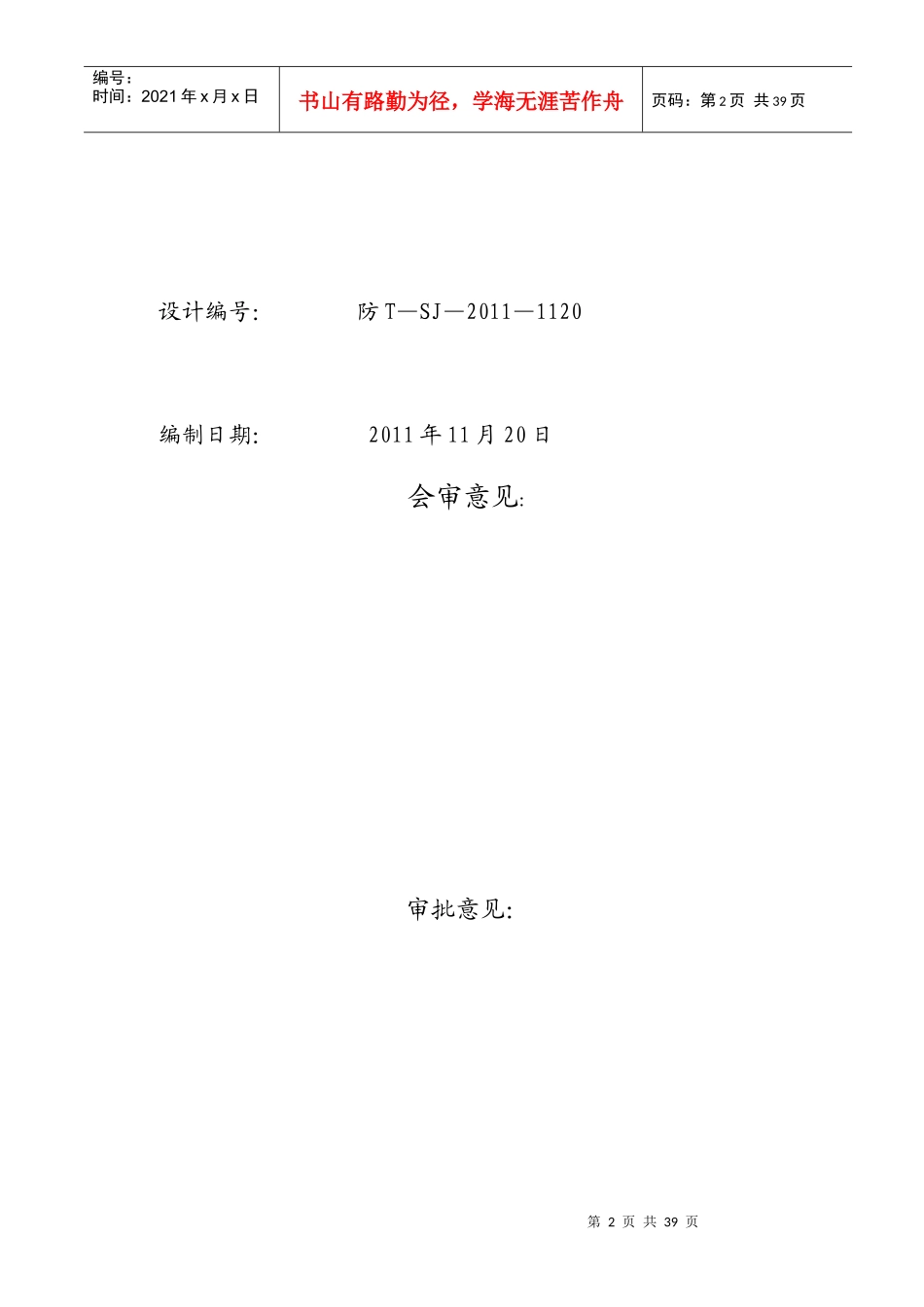

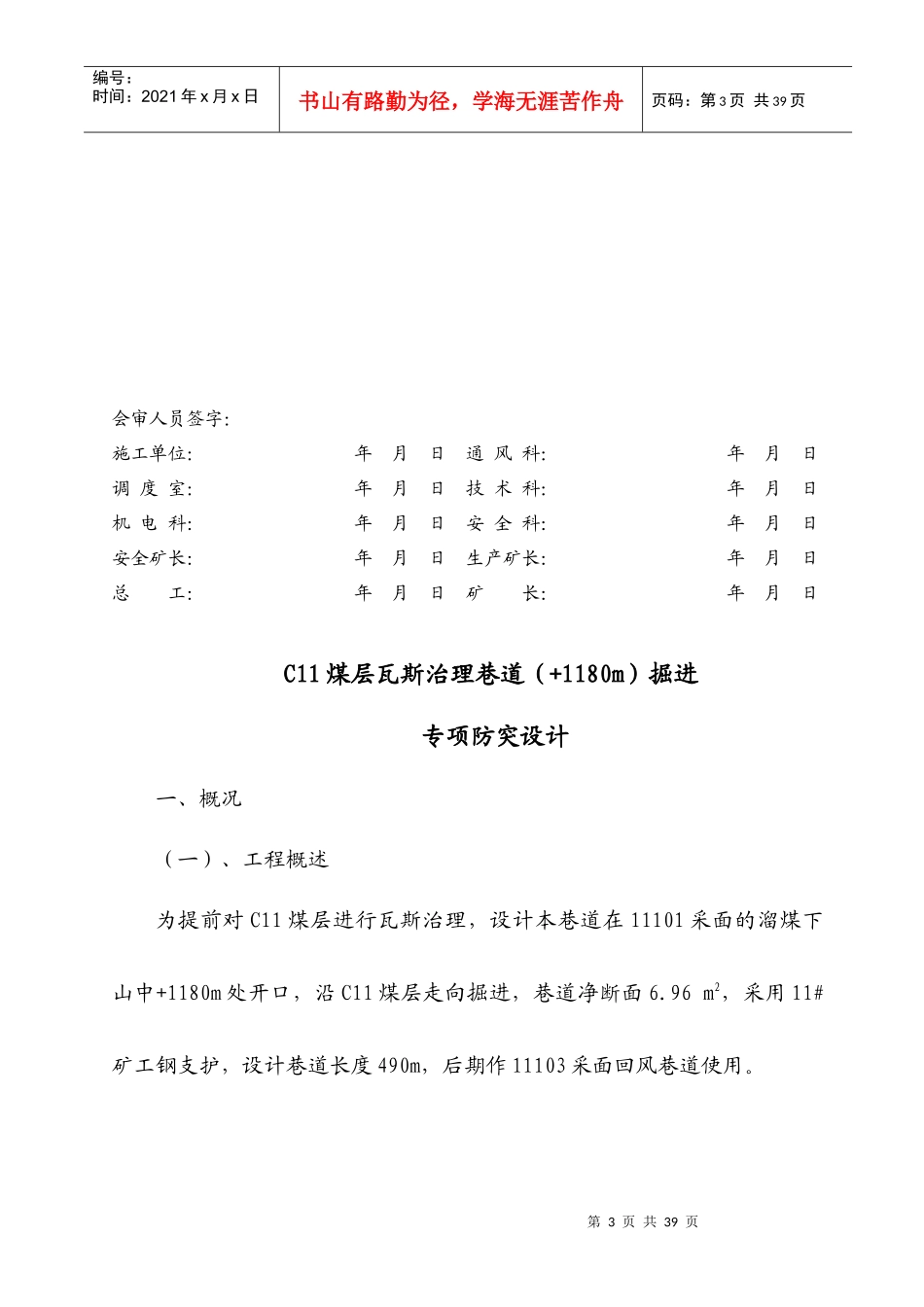

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页标记：发放号：郁家寨煤矿煤巷掘进工作面专项防突设计设计名称：C11煤层瓦斯治理巷道（+1180m）掘进专项防突设计编制单位：编制人：审核人：负责人：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页设计编号：防T—SJ—2011—1120编制日期：2011年11月20日会审意见:审批意见：第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页会审人员签字：施工单位：年月日通风科：年月日调度室：年月日技术科：年月日机电科：年月日安全科：年月日安全矿长：年月日生产矿长：年月日总工：年月日矿长：年月日C11煤层瓦斯治理巷道（+1180m）掘进专项防突设计一、概况（一）、工程概述为提前对C11煤层进行瓦斯治理，设计本巷道在11101采面的溜煤下山中+1180m处开口，沿C11煤层走向掘进，巷道净断面6.96m2，采用11#矿工钢支护，设计巷道长度490m，后期作11103采面回风巷道使用。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页本巷道距地表最低高差为116m。本巷道以上的C11煤层已开采过（11101采面），巷道以下的C11煤层未曾开采。巷道北部以暗回风斜井煤柱为界，南部以F4断层为界。本巷道施工将遇到小断层和煤层起伏。巷道布置见示意图。（二）、地质概况1、工程地质概况1、根据本矿井的生产资料及地质资料，该工作面掘进范围内将遇2~3条正断层，煤层构造为单斜构造，构造属“中等”类型。2、瓦斯涌出量及动力现象、煤尘、自燃等情况2010年7月份由中国矿业大学矿山开采与安全教育重点实验室对本矿C11煤层进行突出危险性鉴定，结论为有突出危险。C11煤层瓦斯含量为18.15m3/t左右；煤尘无爆炸性；煤层自燃倾向性为三类，不易自燃。3、顶底板特征C11煤层直接顶板为粉砂质泥岩、粘土岩，稳定性较差。煤层直接底板为瓦灰色粘土岩，强度低，遇水易膨胀，软化，为不稳定底板。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页4、煤层赋存条件C11煤层厚2.1-6.27m,平均3.14m，结构简单，煤层稳定。（三）、工程概况1、巷道名称、用途、类别、长度、服务年限巷道名称：C11煤层（+1180m）瓦斯治理巷道用途：为C11煤层的11103采煤工作面开采服务类别：全煤采煤巷道设计长度：490m服务年限：约11个月。2、巷道位置、开口位置、邻近关系（1）地面相对位置本巷道对应的地表是水井湾自然村，东冀有部分民宅。？？（2）井下位置本巷道位于C11煤层。巷道标高+1180m。总体上位于主、副井筒的南翼。（四）、矿井瓦斯抽放系统郁家寨煤矿设置地面永久瓦斯抽放站，分高低负压抽放，其中高负压抽放系统抽放泵选用ZBEA-403型水环式真空泵各2套（其中1套备用），第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页配用电机功率200KW，最大流量120m3/min，抽放干管为D280mmPE管，支管为D219mm和D159mm钢管和PE管。（五）、矿井安全监控系统：采用KJ203N煤矿安全监测监控系统，并由此实现工作面的瓦斯电闭锁功能。在C11煤层（+1180m）瓦斯治理巷道掘进期间，采用煤矿安全监测监控系统对工作面及回风流的甲烷（CH4）浓度进行监测，通过地面中心站实施实时监控，并安装远程断电仪与甲烷传感器联接，实施瓦斯电闭锁。工作面甲烷传感器吊挂在距掘进工作面迎头5m范围内；回风流甲烷传感器吊挂在巷道回风流汇入全风压风流前10m的巷道顶部。吊挂时保持距巷帮不小于200mm，距顶板不大于300mm。工作面和回风流的安全监测监控系统的工作参数设置为：T1（工作面风流瓦斯传感器）、报警浓度≥0.8%；断电浓度≥1.0%；复电浓度＜0.8%CH4；T2（工作面回风流瓦斯传感器）、报警浓度第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页≥0.79%；断电浓度≥0.8%；复电浓度＜0.79%CH4；4、断电范围：C11煤层(+1180m)瓦斯治理巷道回风流经的巷道内所有非本质安全...
