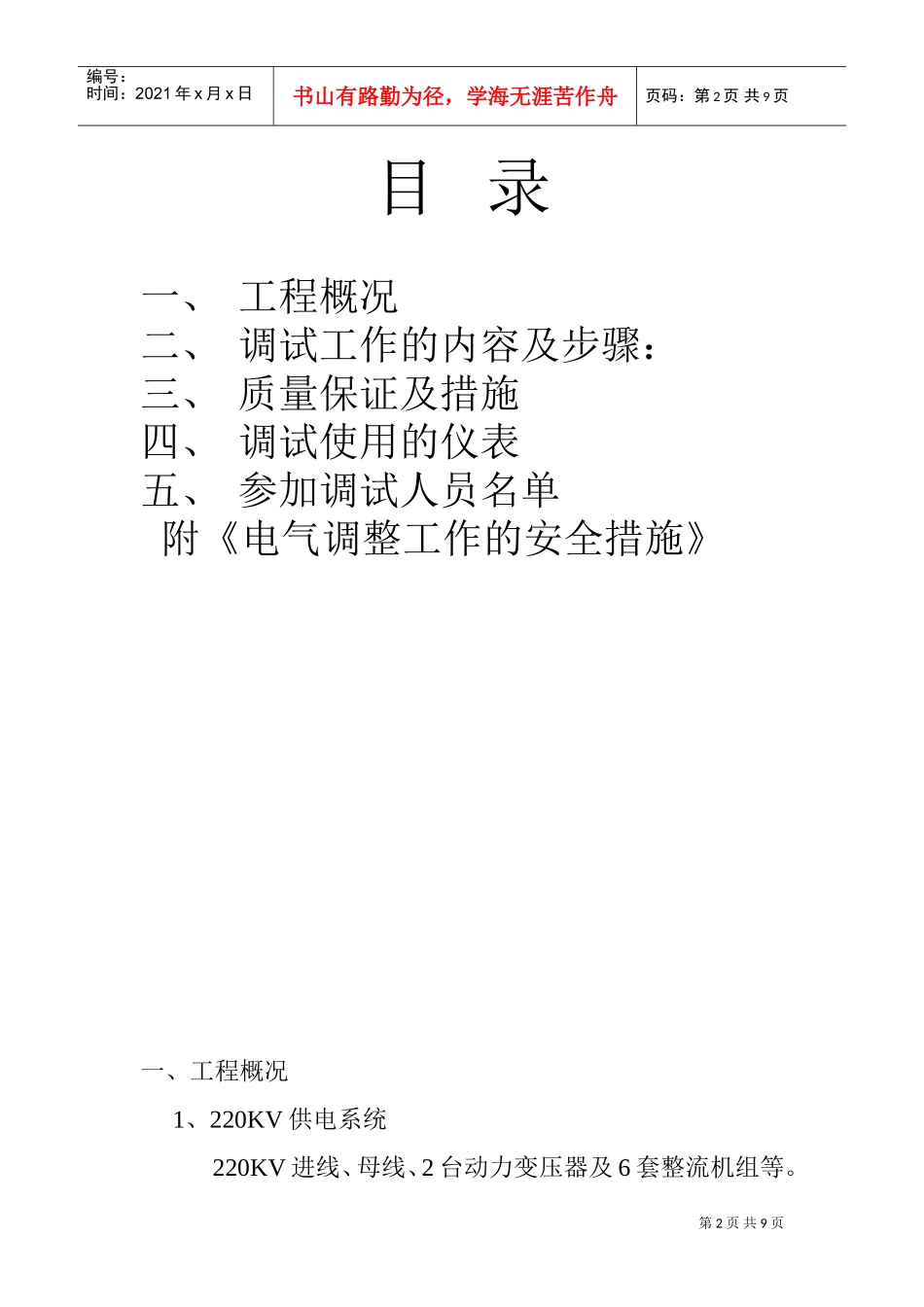

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页220KV送变电工程调试方案主管：审核：编制：编制日期:2008年3月18日第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一、工程概况二、调试工作的内容及步骤：三、质量保证及措施四、调试使用的仪表五、参加调试人员名单附《电气调整工作的安全措施》一、工程概况1、220KV供电系统220KV进线、母线、2台动力变压器及6套整流机组等。第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2、10KV供电系统进线、母线、馈线及所用变等。二、调试工作的内容及步骤：首先熟悉施工图纸，核查并完善施工图纸中的不足之处，检查各设备厂家的设备随机图纸，根据工艺要求连接和相互功能的衔接，核对设备与设计图纸之间的正确性。然后，针对所有的单体电气设备、仪表，按照国标《电气装置工程施工及验收规范》来检查校验，并作好试验记录，整理出试验报告，找出不合格和超标准设备，向有关部门提出报告，进行更换及完善。按照施工图纸校验所有盘柜内部联线及与外部联线，确认正确。按照设计整定书将保护整定值输入到微机综合保护装置内并加模拟量进行校验，确认其可靠动作。在电压、电流互感器装置二次加模拟量，检查所有保护装置、信号装置及测量装置的可靠性和正确性，发现问题及时向有关部门报告，及时处理，最后进行整个系统的操作及正确性检查。设备送电前要严格检查绝缘是否达到规范要求，送电过程中要逐级检查电压相序的正确性和变化的正确性，进线送电要检查相序正确、并用万用表测量电压值。在进行这些工作时，必须要有监理、甲方等相关部门人员确认，方可进行。检查所有电气设备受电后的温升、声音、测量的正确性。三、第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页质量保证及措施首先对施工图纸进行整理、校对，然后看其对生产工艺要求是否合理，如达不到要求或有错误时及时提出，在施工过程中对设备、装置及仪表将严格按照国标《电气装置工程施工及验收规范》进行施工，并参照厂家说明书及厂家试验报告进行检查，严格遵守调试步骤，对有怀疑的地方进行复查，确认其合格与否，对不合格的产品进行更换，对安装不合理及不符合规范要求的要及时提出，进行完善，不能将问题放到交工时等验收方提出才处理。有专人对工程质量进行检查，并互检。施工过程中认真做好原始记录，然后进行认真的整理，出具试验报告。严格遵照七冶公司提出的“抓过程管理、树项目品牌、用诚信服务、让业主满意、重文明施工、保健康安全、守法律法规、求和谐发展”的一体化质量方针施工，以全优工程质量为承诺，保证工程顺利完工设备运行正常，顺利投产。四、调试使用的仪表1、继保之星2、交流电桥3、交流耐压装置4、直流泄漏试验装置5、变比电桥第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页6、机械开关特性测试仪7、相序表8、回路电阻测试仪9、高、低压兆欧表10、电流、电压表11、万用表12、钳形电流表13、单相、三相自耦14、直流双电桥15、大电流发生器16、灯丝变压器17、过程仪表18、标准温度计五、参加调试人员名单调试负责人：调试人员：电气调整的安全措施第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页1、凡调整工作通电试车，均有两个以上人员共同进行工作，通电前应对被通电设备与线路进行再检查。试验人员如对工作对象不明了时，人数不足或工人健康状况不好，不得进行工作。有两个以上一起进行工作时，应有明确分工，并由其中调整负责人负责安全技术交底工作。2、凡从事调整试验和通电工作，均应带手套和穿绝缘鞋。3、检电笔在使用前应检查合格，并在制造厂规定的电压范围内使用。4、任何电器设备及线路，未经必要的检查和试验，不得送电。5、在调整试车中，对带电的盘箱与开关应挂上：“有电危险”指示牌；在停电的设备与线路上工作时，应在断开的电源开关及按钮上挂上“有人工作”、“禁止合闸”等指示牌。试验用的电源开关...
