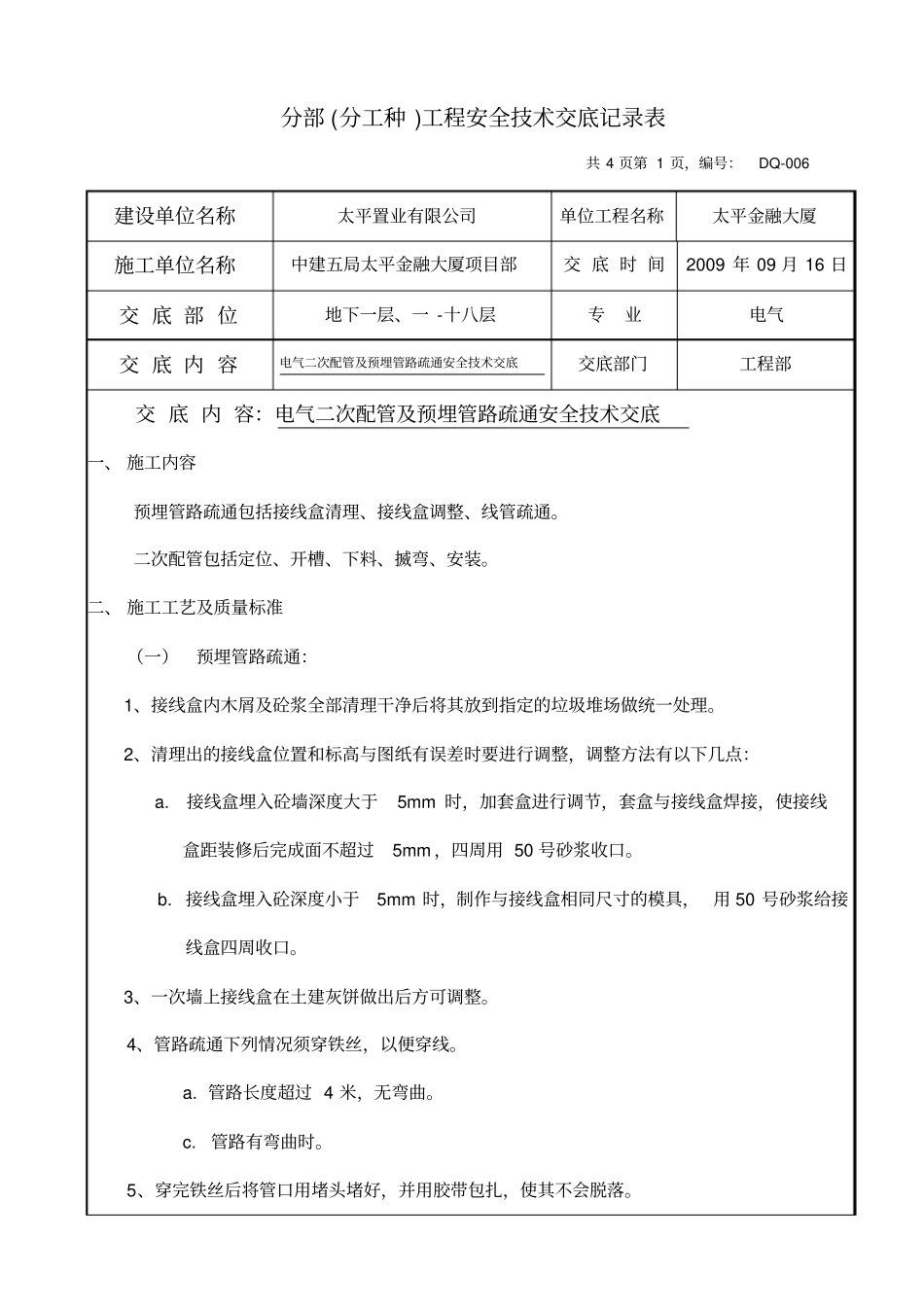

分部(分工种)工程安全技术交底记录表共4页第1页，编号：DQ-006建设单位名称太平置业有限公司单位工程名称太平金融大厦施工单位名称中建五局太平金融大厦项目部交底时间2009年09月16日交底部位地下一层、一-十八层专业电气交底内容电气二次配管及预埋管路疏通安全技术交底交底部门工程部交底内容：电气二次配管及预埋管路疏通安全技术交底一、施工内容预埋管路疏通包括接线盒清理、接线盒调整、线管疏通。二次配管包括定位、开槽、下料、揻弯、安装。二、施工工艺及质量标准（一）预埋管路疏通：1、接线盒内木屑及砼浆全部清理干净后将其放到指定的垃圾堆场做统一处理。2、清理出的接线盒位置和标高与图纸有误差时要进行调整，调整方法有以下几点：a.接线盒埋入砼墙深度大于5mm时，加套盒进行调节，套盒与接线盒焊接，使接线盒距装修后完成面不超过5mm，四周用50号砂浆收口。b.接线盒埋入砼深度小于5mm时，制作与接线盒相同尺寸的模具，用50号砂浆给接线盒四周收口。3、一次墙上接线盒在土建灰饼做出后方可调整。4、管路疏通下列情况须穿铁丝，以便穿线。a.管路长度超过4米，无弯曲。c.管路有弯曲时。5、穿完铁丝后将管口用堵头堵好，并用胶带包扎，使其不会脱落。6、遇到管路有堵塞时通知技术员做好记录，第2天答复处理意见。7、管路内泥水，杂物一定要清扫干净。（二）二次配管：1、施工工艺流程：定位→开槽→下料→揻弯→安装→下道工序2、管材的质量、品种、规格、连接方法、配管位置、管路走向必须符合设计要求和施工规范的规定。3、二次墙配电线管宜沿横平竖直的路线敷设，遇到管路不在同一直线时用450斜角接。4、二次墙暗配管开槽宽度为电线管放入槽内后左右两边各有10mm空隙的距离。用切割机开槽保证电线管埋入距装修完成面有15mm保护层(开槽不得损坏墙体)。5、电线管暗埋于二次墙中采用钢筋扎丝在埋设的铁钉上绑扎固定（铁钉钉于墙上，固定牢靠，但不损坏墙体）。6、预埋接线盒时，接线盒距装修完成面不超过5mm（二次墙披灰厚度按8mm考虑）。7、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。8、进入配电箱的电线保护管排列应整齐，间距为15mm，按管径大小依次排列。注：本表一式二联，一联留存，另一联交班组保存。分部(分工种)工程安全技术交底记录表共4页第2页，编号：DQ-006建设单位名称太平置业有限公司单位工程名称太平金融大厦施工单位名称中建五局太平金融大厦项目部交底时间2009年09月16日交底部位地下一层、一-十八层专业电气交底内容电气二次配管及预埋管路疏通安全技术交底交底部门工程部交底内容：电气二次配管及预埋管路疏通安全技术交底9、PVC管用弹簧弯管器，将弯管器放到正确位置后均匀用力，用力不得过猛，镀锌钢管采用手扳煨管器和液压煨管器。使用手扳煨管器时，移动要适度，用力不要过猛；使用液压煨管器时，模具要配套。电线管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。10、二次墙中电线管的弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。11、电线管口应无毛刺，切断口应平整，管口应光滑，连接处的管内表面应平整、光滑。12、电线管与盒（箱）或设备的连接应符合下列要求：a.钢配管与箱（盒）连接，采用锁紧螺母固定，管端螺纹外露锁紧螺母2~3扣。b.当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。13、当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设镀塑金属软管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，经镀塑金属软管弯成滴水弧状后再引入设备的接线盒。与设备连接的钢管管口与地面的距离宜大于200mm。软管弯曲半径不应小于软管外径的6倍。14、与管、盒连接时均应采用丝扣连接，并在盒的内外侧管端套锁紧螺母固定盒体。15、金属软管应可靠接地，但不得作为电气设备的接地导体。16、禁止金属软管埋于地下、楼板或墙内。17、禁止用不同规格、型号管材直接连接二、施工安全防护、环境保护及职业健康现场施工时密切配合其他专业施工，做到安全、文明、保质保量，遵守国家现行临时用电...
