17定额第四册(电气设备)VIP免费

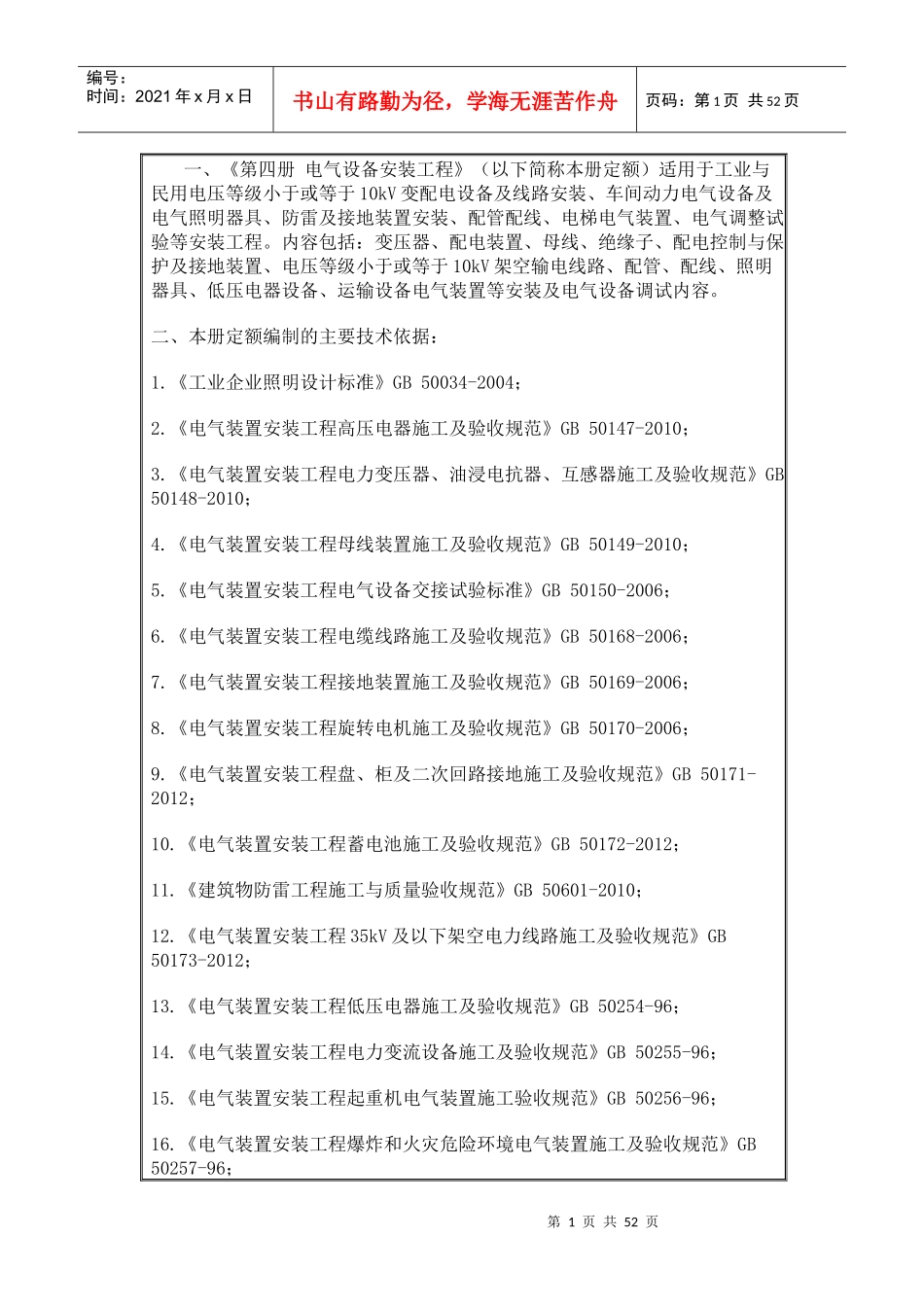

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页一、《第四册电气设备安装工程》（以下简称本册定额）适用于工业与民用电压等级小于或等于10kV变配电设备及线路安装、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。内容包括：变压器、配电装置、母线、绝缘子、配电控制与保护及接地装置、电压等级小于或等于10kV架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。二、本册定额编制的主要技术依据：1.《工业企业照明设计标准》GB50034-2004；2.《电气装置安装工程高压电器施工及验收规范》GB50147-2010；3.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；4.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；5.《电气装置安装工程电气设备交接试验标准》GB50150-2006；6.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；7.《电气装置安装工程接地装置施工及验收规范》GB50169-2006；8.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；9.《电气装置安装工程盘、柜及二次回路接地施工及验收规范》GB50171-2012；10.《电气装置安装工程蓄电池施工及验收规范》GB50172-2012；11.《建筑物防雷工程施工与质量验收规范》GB50601-2010；12.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-2012；13.《电气装置安装工程低压电器施工及验收规范》GB50254-96；14.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96；15.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96；16.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页17.《建筑电气工程施工质量验收规范》GB50303-2011；18.《民用建筑电气设计规范》JGJ16-2008；19.《全国统一安装工程预算定额》GYD-202-2000。三、本册定额除各章另有说明外，均包括下列工作内容：施工准备、设备与器材及工器具的场内运输、开箱检查、安装、设备单体调整试验、结尾清理、配合质量检验、不同工种间交叉配合、临时移动水源与电源等工作内容。本册定额不包括下列内容：1.电压等级大于10kV配电、输电、用电设备及装置安装。工程应用时，应执行电力行业相关定额。2.电气设备及装置配合机械设备进行单体试运和联合试运工作内容。发电、输电、配电、用电分系统调试、整套启动调试、特殊项目测试与性能验收试验应单独执行本册定额第十七章“电气设备调试工程”相应的定额。（1）单体调试是指设备或装置安装完全后未与系统连接时，根据设备安装施工交接验收规范，为确认其是否符合产品出厂标准和满足实际使用条件而进行的单机试运或单体调试工作。单体调试项目的界限是设备没有与系统连接，设备和系统断开时的单独调试。（2）分系统调试是指工程的各系统在设备单机试运或单体调试合格后，为使系统达到整套启动所必须具备的条件而进行的调试工作。分系统调试项目的界限是设备与系统连接，设备和系统连接在一起进行的调试。（3）整套启动调试是指工程各系统调试合格后，根据启动试运规程、规范，在工程投料试运前以及试运行期间，对工程整套工艺运行生产以及全部安装结果的验证、检验所进行的调试。整套启动调试项目的界限是工程各系统间的连接，系统和系统连接在一起进行的调试。五、下列费用可按系数分别计取：1.脚手架搭拆费按定额人工费（不包括本册定额第十七章“电气设备调试工程”中人工费，不包括装饰灯具安装工程中人工费）5%计算，其费用中人工费占35%。电压等级小于或等于10kV架空输电线路工程，不单独计算脚手架费用。删除<勘误一>2.操作高度增加费：安装高度距离楼面或地面大于5m时，超过部分工程量按第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页定额人工费乘以系数1.1计算（已经考虑了超高因素的定额项目除外。如小...
