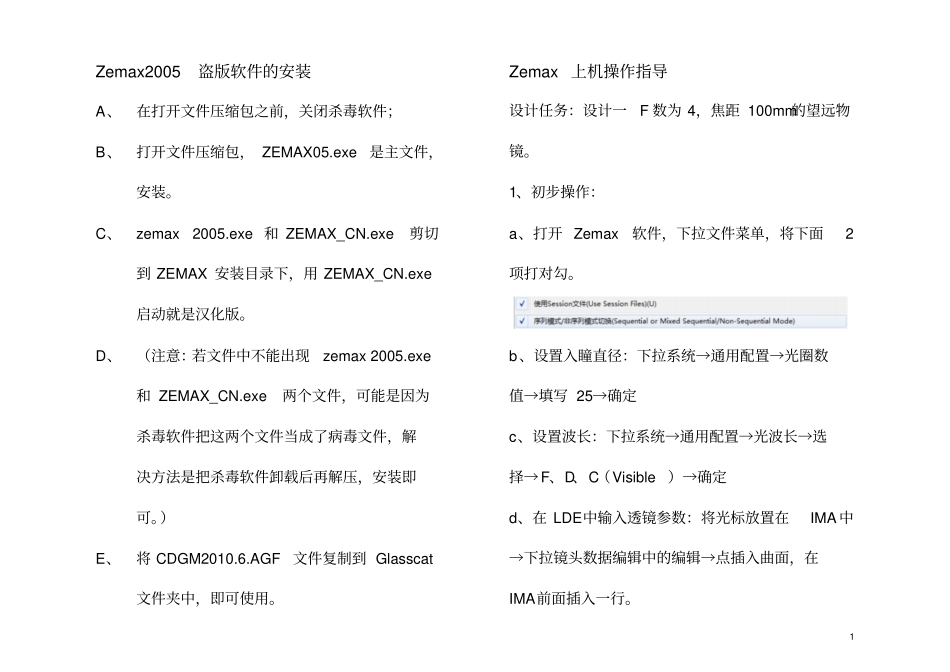

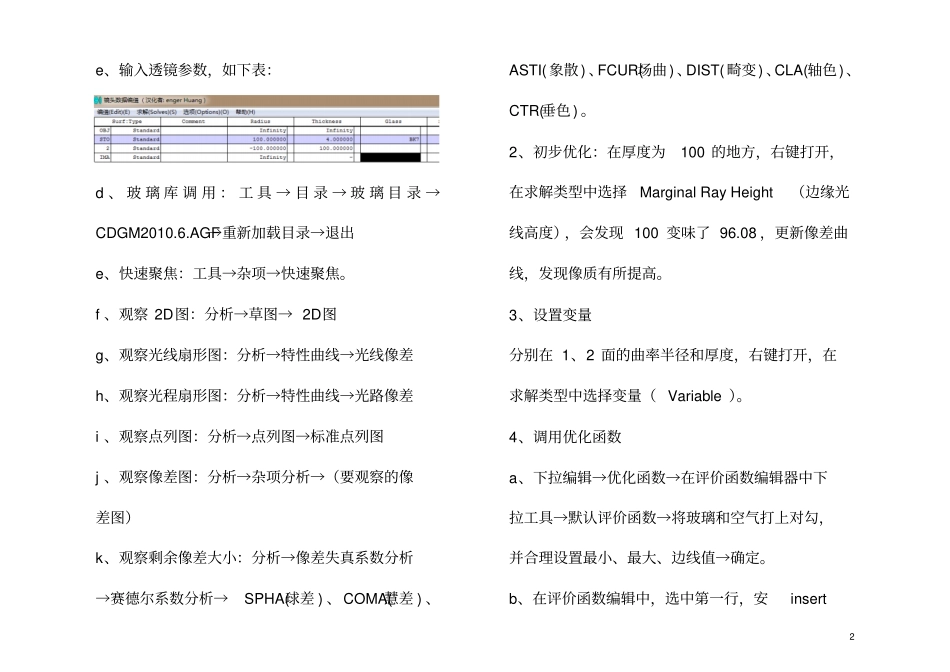

1Zemax2005盗版软件的安装A、在打开文件压缩包之前，关闭杀毒软件；B、打开文件压缩包，ZEMAX05.exe是主文件，安装。C、zemax2005.exe和ZEMAX_CN.exe剪切到ZEMAX安装目录下，用ZEMAX_CN.exe启动就是汉化版。D、（注意：若文件中不能出现zemax2005.exe和ZEMAX_CN.exe两个文件，可能是因为杀毒软件把这两个文件当成了病毒文件，解决方法是把杀毒软件卸载后再解压，安装即可。）E、将CDGM2010.6.AGF文件复制到Glasscat文件夹中，即可使用。Zemax上机操作指导设计任务：设计一F数为4，焦距100mm的望远物镜。1、初步操作：a、打开Zemax软件，下拉文件菜单，将下面2项打对勾。b、设置入瞳直径：下拉系统→通用配置→光圈数值→填写25→确定c、设置波长：下拉系统→通用配置→光波长→选择→F、D、C（Visible）→确定d、在LDE中输入透镜参数：将光标放置在IMA中→下拉镜头数据编辑中的编辑→点插入曲面，在IMA前面插入一行。2e、输入透镜参数，如下表：d、玻璃库调用：工具→目录→玻璃目录→CDGM2010.6.AGF→重新加载目录→退出e、快速聚焦：工具→杂项→快速聚焦。f、观察2D图：分析→草图→2D图g、观察光线扇形图：分析→特性曲线→光线像差h、观察光程扇形图：分析→特性曲线→光路像差i、观察点列图：分析→点列图→标准点列图j、观察像差图：分析→杂项分析→（要观察的像差图）k、观察剩余像差大小：分析→像差失真系数分析→赛德尔系数分析→SPHA(球差)、COMA(慧差)、ASTI(象散)、FCUR(场曲)、DIST(畸变)、CLA(轴色)、CTR(垂色)。2、初步优化：在厚度为100的地方，右键打开，在求解类型中选择MarginalRayHeight（边缘光线高度），会发现100变味了96.08，更新像差曲线，发现像质有所提高。3、设置变量分别在1、2面的曲率半径和厚度，右键打开，在求解类型中选择变量（Variable）。4、调用优化函数a、下拉编辑→优化函数→在评价函数编辑器中下拉工具→默认评价函数→将玻璃和空气打上对勾，并合理设置最小、最大、边线值→确定。b、在评价函数编辑中，选中第一行，安insert3插入一行，在type处输入EFFL（有效焦距），在target处输入100，在weight处输入1。c、下拉工具→优化→点击自动d、观察多色光焦点漂移：分析→杂项分析→焦点位移曲线太直，说明色差较大。5、修改单透镜为双胶合透镜：在STO后面插入一行，把半径设置为变量，厚度设置为3，玻璃材料设置为SF1，设置好后，再次自动优化，查看多色光焦点漂移，发现性能提高。6、设置视场：系统→视场→Y视场，从上至下输入0,7.07,10三个视场（半视场）→确定，再次自动优化7、观察场曲：分析→杂项分析→场曲/失真8、设置操作数：在评价函数编辑中第一行插入三行。分别输入SPHA(球差)、COMA(慧差)、AXCL（轴向色差）的操作数，目标值为0，权重为1。再次自动优化（可采用全局搜索）。4双筒棱镜望远镜的优化设计一、望远物镜的像差校正1、输入入瞳：302、输入视场（Y视场）（半视场）：0，1.2，2，2.8，3.4，4（分别对应规划视场为：0，0.3，0.5，0.707，0.85，1）3、输入波长（F、d、c）4、输入初始结构参数类型半径厚度玻璃通光口径OBJStandardSTOStandardr1d1Bak2Standardr2d2Zf2Standardr3C=53.7Standard33.5K9Standard2~5Standard33.5K9Standard14IMAStandard5、按照zemax的操作来平衡像差。6、可变量有R1、R2、R37、需要校正好相差后需要满足条件：①f'=（120.5-119.5）；②需要校正球差、慧差、位置色差（即三种像差小于像差容限）；③校正好的厚度取小数点后面一位。④校正好的半径套用标准半径。（套用标准半径后，应该满足焦距和像差的要求）P356（光学设计手册）5二、望远目镜的像差校正1、输入入瞳直径：52、输入视场（Y视场）（半视场）：0，6.83，11.38，16.08，19.34，22.75（分别对应规划视场为：0,0.3,0.5,0.707,0.85,1）3、输入波长（F、d、c）4、输入初始结构参数类型半径厚度玻璃通光口径OBJStandardSTOStandardL'zStandardr1d1n1Standardr2d2n2Standardr3d=17-18Standardr4d3K9Standard2IMAStandard8、按照zemax的操作来平衡像差。9、可变量有r1、r2、r3、r4，d=17-18可以适当改变。10、需要校正好相差后需要...
