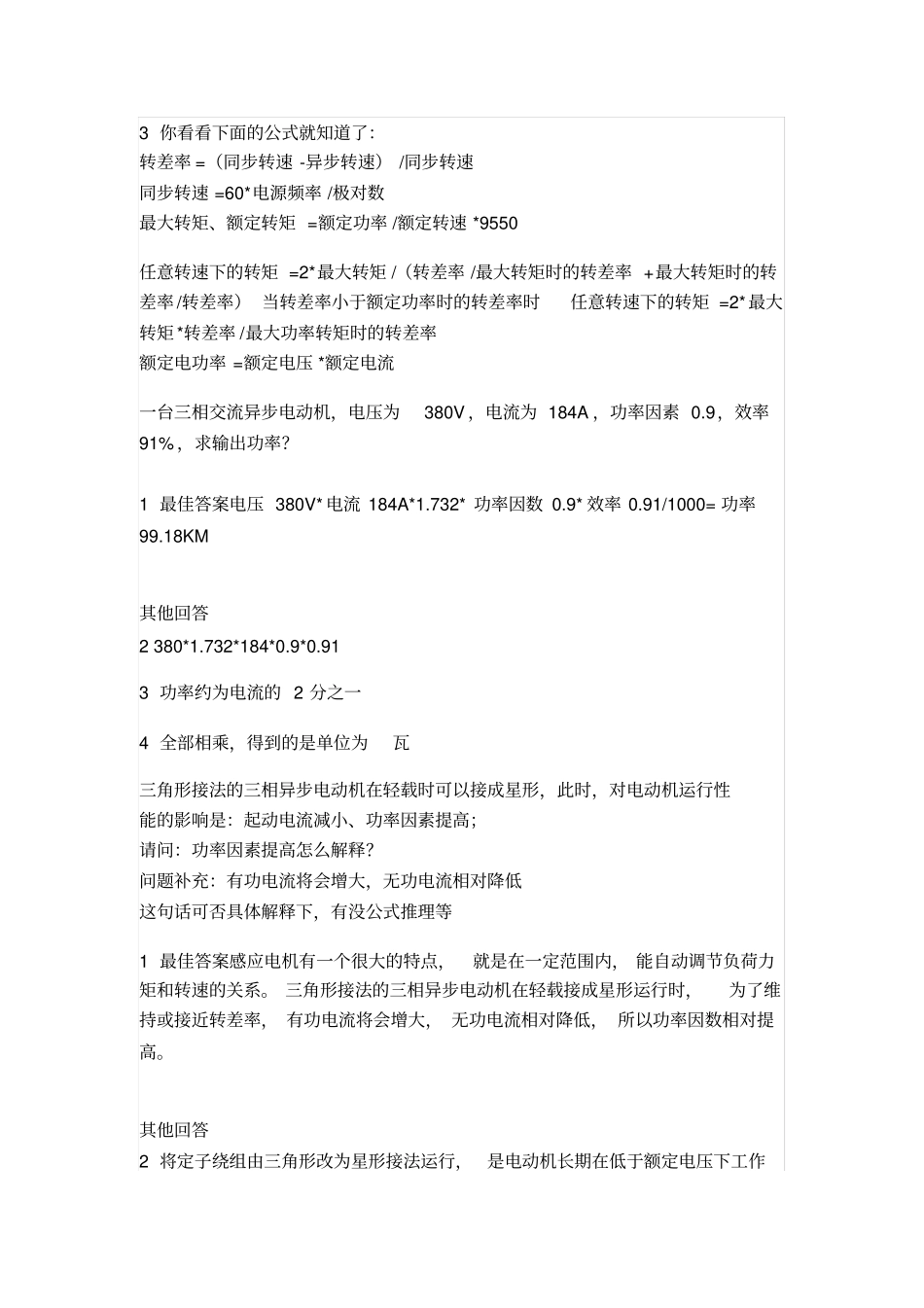

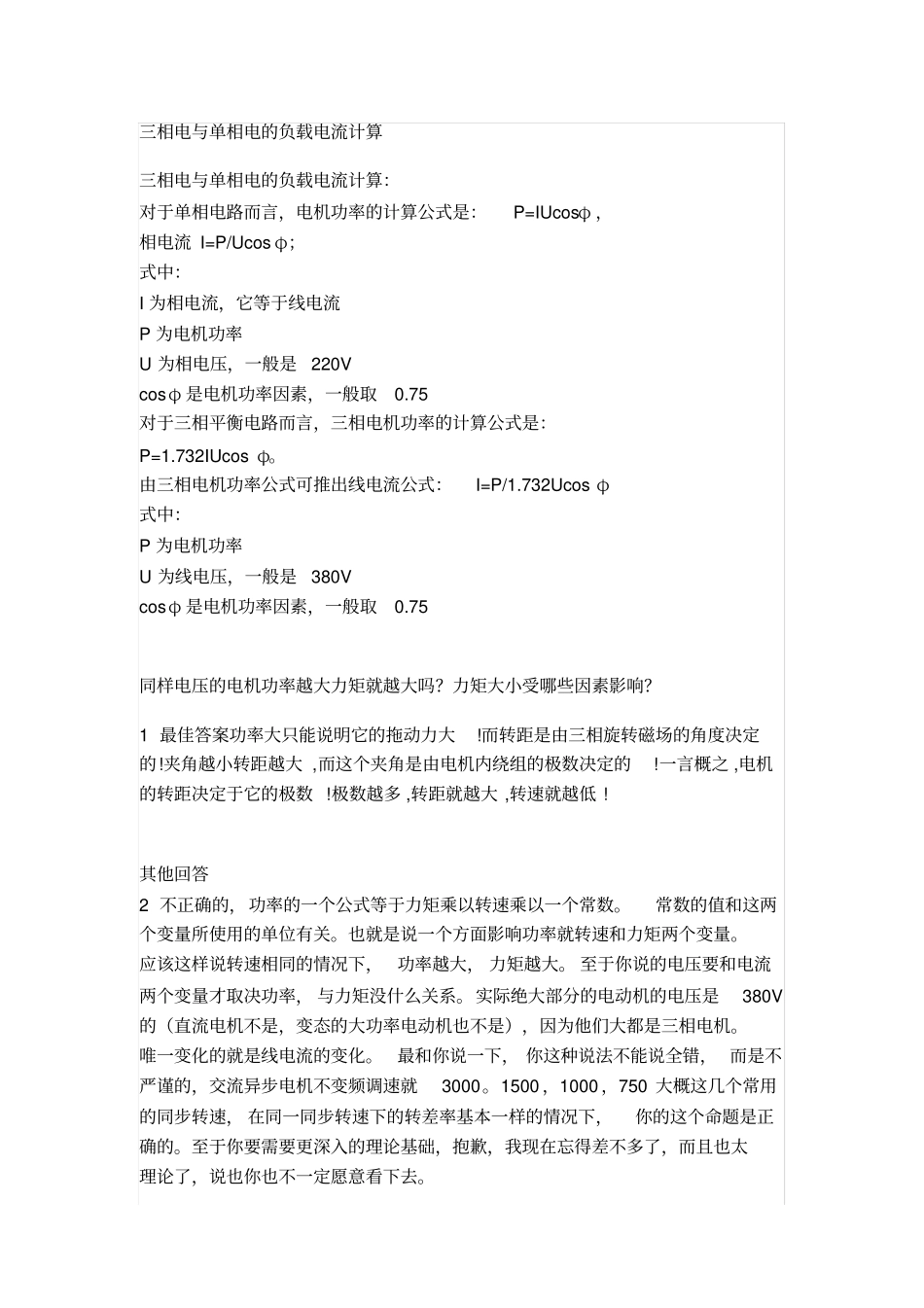

三相电与单相电的负载电流计算三相电与单相电的负载电流计算:对于单相电路而言,电机功率的计算公式是:P=IUcosφ,相电流I=P/Ucosφ;式中:I为相电流,它等于线电流P为电机功率U为相电压,一般是220Vcosφ是电机功率因素,一般取0.75对于三相平衡电路而言,三相电机功率的计算公式是:P=1.732IUcosφ。由三相电机功率公式可推出线电流公式:I=P/1.732Ucosφ式中:P为电机功率U为线电压,一般是380Vcosφ是电机功率因素,一般取0.75同样电压的电机功率越大力矩就越大吗?力矩大小受哪些因素影响?1最佳答案功率大只能说明它的拖动力大!而转距是由三相旋转磁场的角度决定的!夹角越小转距越大,而这个夹角是由电机内绕组的极数决定的!一言概之,电机的转距决定于它的极数!极数越多,转距就越大,转速就越低!其他回答2不正确的,功率的一个公式等于力矩乘以转速乘以一个常数。常数的值和这两个变量所使用的单位有关。也就是说一个方面影响功率就转速和力矩两个变量。应该这样说转速相同的情况下,功率越大,力矩越大。至于你说的电压要和电流两个变量才取决功率,与力矩没什么关系。实际绝大部分的电动机的电压是380V的(直流电机不是,变态的大功率电动机也不是),因为他们大都是三相电机。唯一变化的就是线电流的变化。最和你说一下,你这种说法不能说全错,而是不严谨的,交流异步电机不变频调速就3000。1500,1000,750大概这几个常用的同步转速,在同一同步转速下的转差率基本一样的情况下,你的这个命题是正确的。至于你要需要更深入的理论基础,抱歉,我现在忘得差不多了,而且也太理论了,说也你也不一定愿意看下去。3你看看下面的公式就知道了:转差率=(同步转速-异步转速)/同步转速同步转速=60*电源频率/极对数最大转矩、额定转矩=额定功率/额定转速*9550任意转速下的转矩=2*最大转矩/(转差率/最大转矩时的转差率+最大转矩时的转差率/转差率)当转差率小于额定功率时的转差率时任意转速下的转矩=2*最大转矩*转差率/最大功率转矩时的转差率额定电功率=额定电压*额定电流一台三相交流异步电动机,电压为380V,电流为184A,功率因素0.9,效率91%,求输出功率?1最佳答案电压380V*电流184A*1.732*功率因数0.9*效率0.91/1000=功率99.18KM其他回答2380*1.732*184*0.9*0.913功率约为电流的2分之一4全部相乘,得到的是单位为瓦三角形接法的三相异步电动机在轻载时可以接成星形,此时,对电动机运行性能的影响是:起动电流减小、功率因素提高;请问:功率因素提高怎么解释?问题补充:有功电流将会增大,无功电流相对降低这句话可否具体解释下,有没公式推理等1最佳答案感应电机有一个很大的特点,就是在一定范围内,能自动调节负荷力矩和转速的关系。三角形接法的三相异步电动机在轻载接成星形运行时,为了维持或接近转差率,有功电流将会增大,无功电流相对降低,所以功率因数相对提高。其他回答2将定子绕组由三角形改为星形接法运行,是电动机长期在低于额定电压下工作的一个特例。这种运行方式如果运用得当,对于提高电动机的功率因数,节约电能有一定现实意义。一、三角形改星形接法对电动机各电量的影响将三角形改为星形接法,相当于定子绕组相电压减小到1/√3,这时电动机的各量有如下变化:1.励磁功率这时励磁电流约减小到1/2,所以励磁无功功率减小到1/(2√3)=1/3.5。2.定子铁耗与电压的平方成正比变化,约减小到1/3。3.最大转矩与电压平方成比例变化,减小到1/3。为了保持稳定运行,电动机的负载要相应地减小。4.转差率近似与电压平方成反比变化,在同样负载下,约增大到原来的3倍,但转速变化不大。5.转子电流当负载不变时,电磁功率不变;由于磁通随电压减小到1/√3,故转子电流增大√3倍,使绕组发热增加。6.漏磁无功功率漏磁无功功率将与电压的二次多方成反比增加,约增加3倍多。7.定子电流定子电流决定于转子电流及空载电流星形接法时,前者增大,后者减小,故定子电流可能增大或减小,要看电动机的电磁特性及负载大小而定。但一般来说,电压降低时,定子电流增大。8.有功损失转子绕组中的损耗因电流增大√3倍而增加到原来的3倍,定子绕组中的损耗则或增或减,要...
