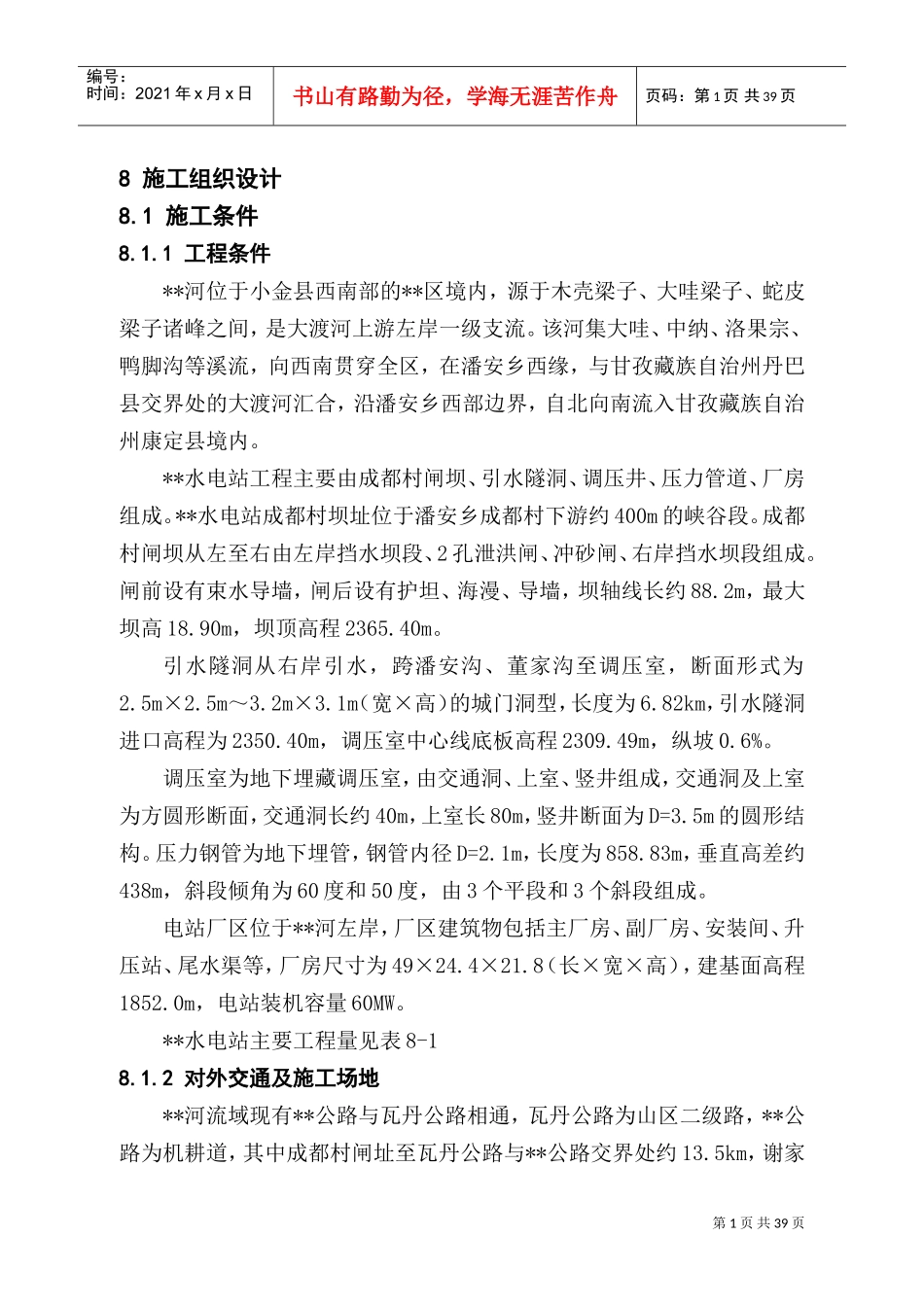

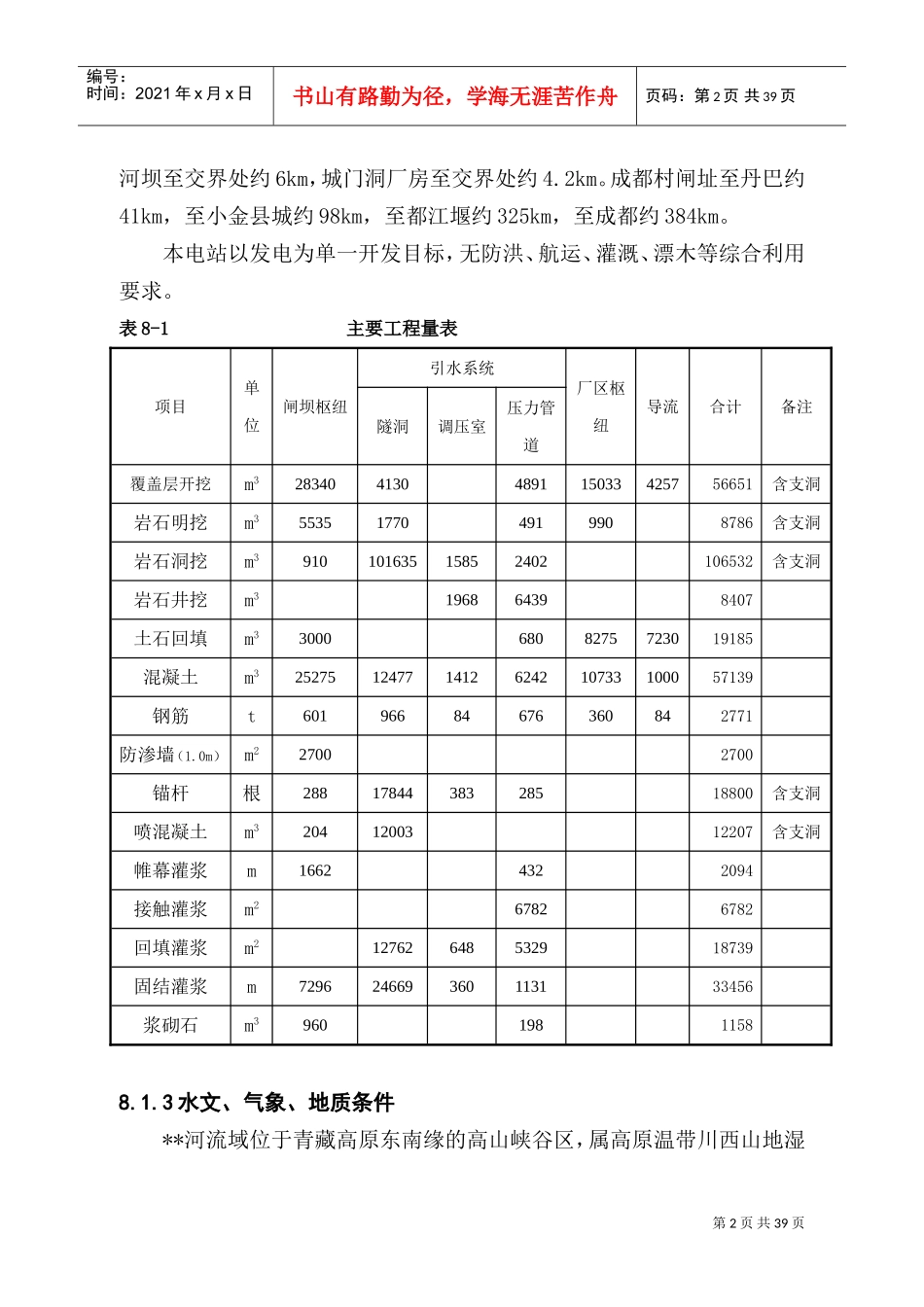

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页8施工组织设计8.1施工条件8.1.1工程条件**河位于小金县西南部的**区境内，源于木壳梁子、大哇梁子、蛇皮梁子诸峰之间，是大渡河上游左岸一级支流。该河集大哇、中纳、洛果宗、鸭脚沟等溪流，向西南贯穿全区，在潘安乡西缘，与甘孜藏族自治州丹巴县交界处的大渡河汇合，沿潘安乡西部边界，自北向南流入甘孜藏族自治州康定县境内。**水电站工程主要由成都村闸坝、引水隧洞、调压井、压力管道、厂房组成。**水电站成都村坝址位于潘安乡成都村下游约400m的峡谷段。成都村闸坝从左至右由左岸挡水坝段、2孔泄洪闸、冲砂闸、右岸挡水坝段组成。闸前设有束水导墙，闸后设有护坦、海漫、导墙，坝轴线长约88.2m，最大坝高18.90m，坝顶高程2365.40m。引水隧洞从右岸引水，跨潘安沟、董家沟至调压室，断面形式为2.5m×2.5m～3.2m×3.1m（宽×高）的城门洞型，长度为6.82km，引水隧洞进口高程为2350.40m，调压室中心线底板高程2309.49m，纵坡0.6%。调压室为地下埋藏调压室，由交通洞、上室、竖井组成，交通洞及上室为方圆形断面，交通洞长约40m，上室长80m，竖井断面为D=3.5m的圆形结构。压力钢管为地下埋管，钢管内径D=2.1m，长度为858.83m，垂直高差约438m，斜段倾角为60度和50度，由3个平段和3个斜段组成。电站厂区位于**河左岸，厂区建筑物包括主厂房、副厂房、安装间、升压站、尾水渠等，厂房尺寸为49×24.4×21.8（长×宽×高），建基面高程1852.0m，电站装机容量60MW。**水电站主要工程量见表8-18.1.2对外交通及施工场地**河流域现有**公路与瓦丹公路相通，瓦丹公路为山区二级路，**公路为机耕道，其中成都村闸址至瓦丹公路与**公路交界处约13.5km，谢家第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页河坝至交界处约6km，城门洞厂房至交界处约4.2km。成都村闸址至丹巴约41km，至小金县城约98km，至都江堰约325km，至成都约384km。本电站以发电为单一开发目标，无防洪、航运、灌溉、漂木等综合利用要求。表8-1主要工程量表项目单位闸坝枢纽引水系统厂区枢纽导流合计备注隧洞调压室压力管道覆盖层开挖m3283404130489115033425756651含支洞岩石明挖m3553517704919908786含支洞岩石洞挖m391010163515852402106532含支洞岩石井挖m3196864398407土石回填m330006808275723019185混凝土m325275124771412624210733100057139钢筋t60196684676360842771防渗墙（1.0m）m227002700锚杆根2881784438328518800含支洞喷混凝土m32041200312207含支洞帷幕灌浆m16624322094接触灌浆m267826782回填灌浆m212762648532918739固结灌浆m729624669360113133456浆砌石m396019811588.1.3水文、气象、地质条件**河流域位于青藏高原东南缘的高山峡谷区，属高原温带川西山地湿第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页润气候区，具有高原型季风气候特征：冬季长、气温低、降水少、寒冷而干燥；夏季短、雨强小、雨日多、气候凉爽。小金县降水在地区上变化较大，一般由西北向东南递增，雨量在600～1400mm之间。由于流域内地形起伏大，相对高差达3500m，故气温、降水、植被等随高程变化显著。根据小金县气象站资料统计：多年平均气温为12.0℃，1月最低，极端最低气温为-11.7℃；8月最高，极端最高气温为36.7℃；无霜期平均为213.8d；多年平均相对湿度为52％；多年平均风速为2.0m/s，多年平均10分钟最大风速为16.0m/s（1988～2003年），最大风速为16.0m/s；多年平均蒸发量为1920.3mm（20cm蒸发皿）；日照时间长，多年平均日照时数为2242.6h；昼夜温差大，风大沙大。小金县气象站多年平均降水量为613.9mm。**水电站地处青藏高原东缘侵蚀型高山峡谷区，地形强烈切割，山高谷峡，地势险峻。东侧邛崃山、二郎山，海拔一般3000～4000m；夹金山山峰高达4930m；大雪山屹立于中西部，一般海拔4500～5500m。山势展布与主要构造线走向十分吻合。河谷狭窄，水流喘急，河谷形态以“V”型为主，“U”型相间。两岸谷坡阶地分布零星，总体反映出该区强烈上升隆起，...
