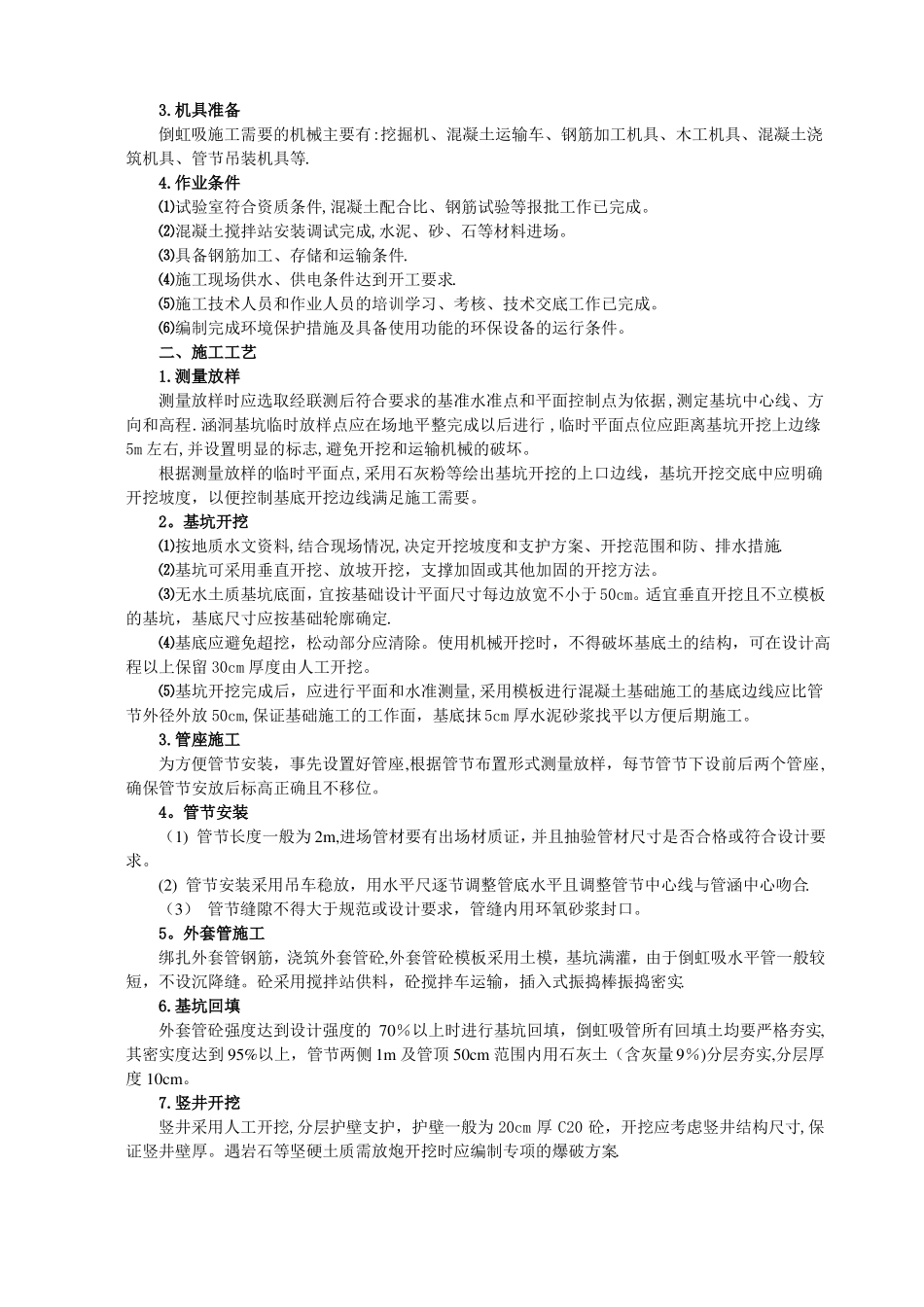

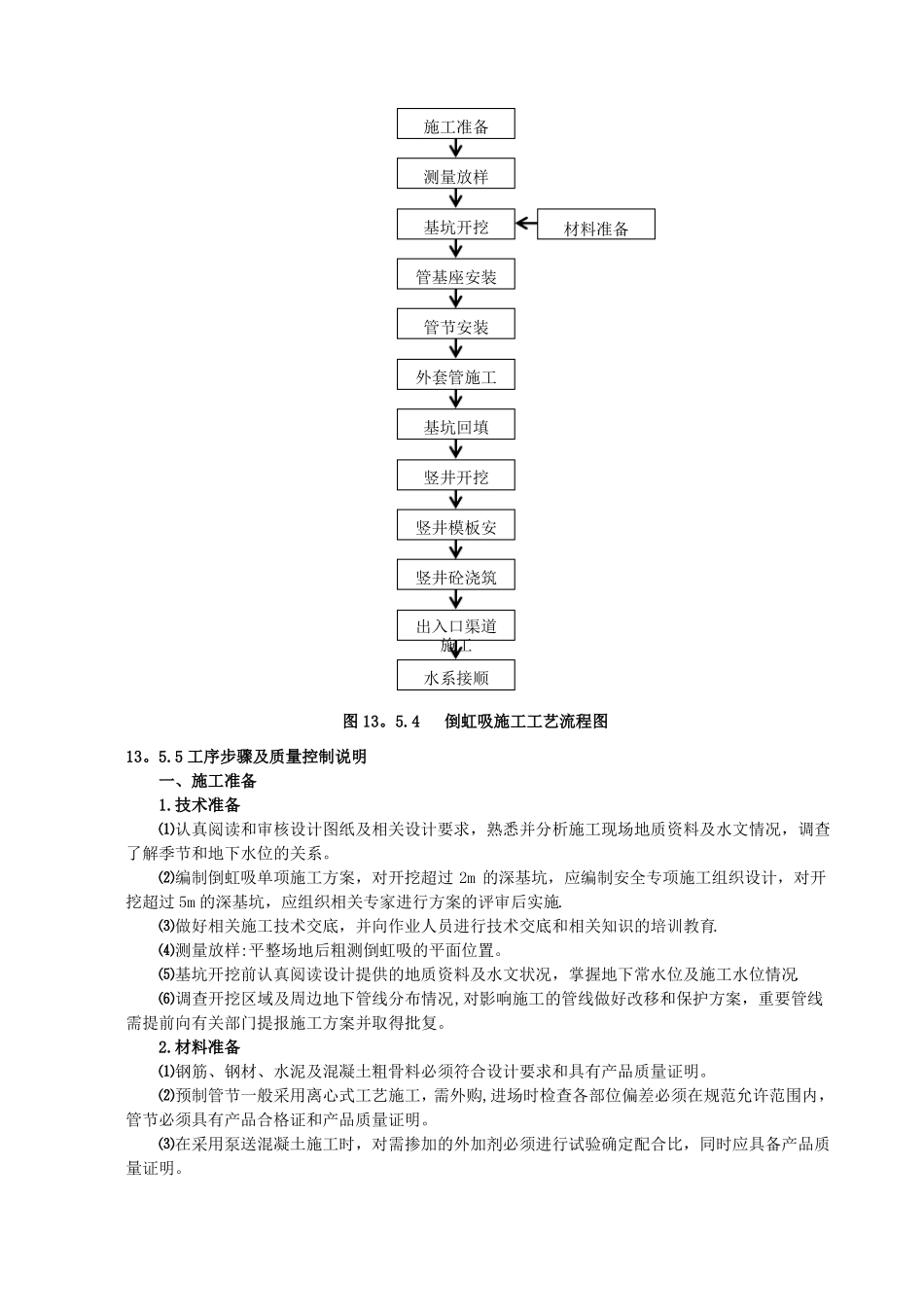

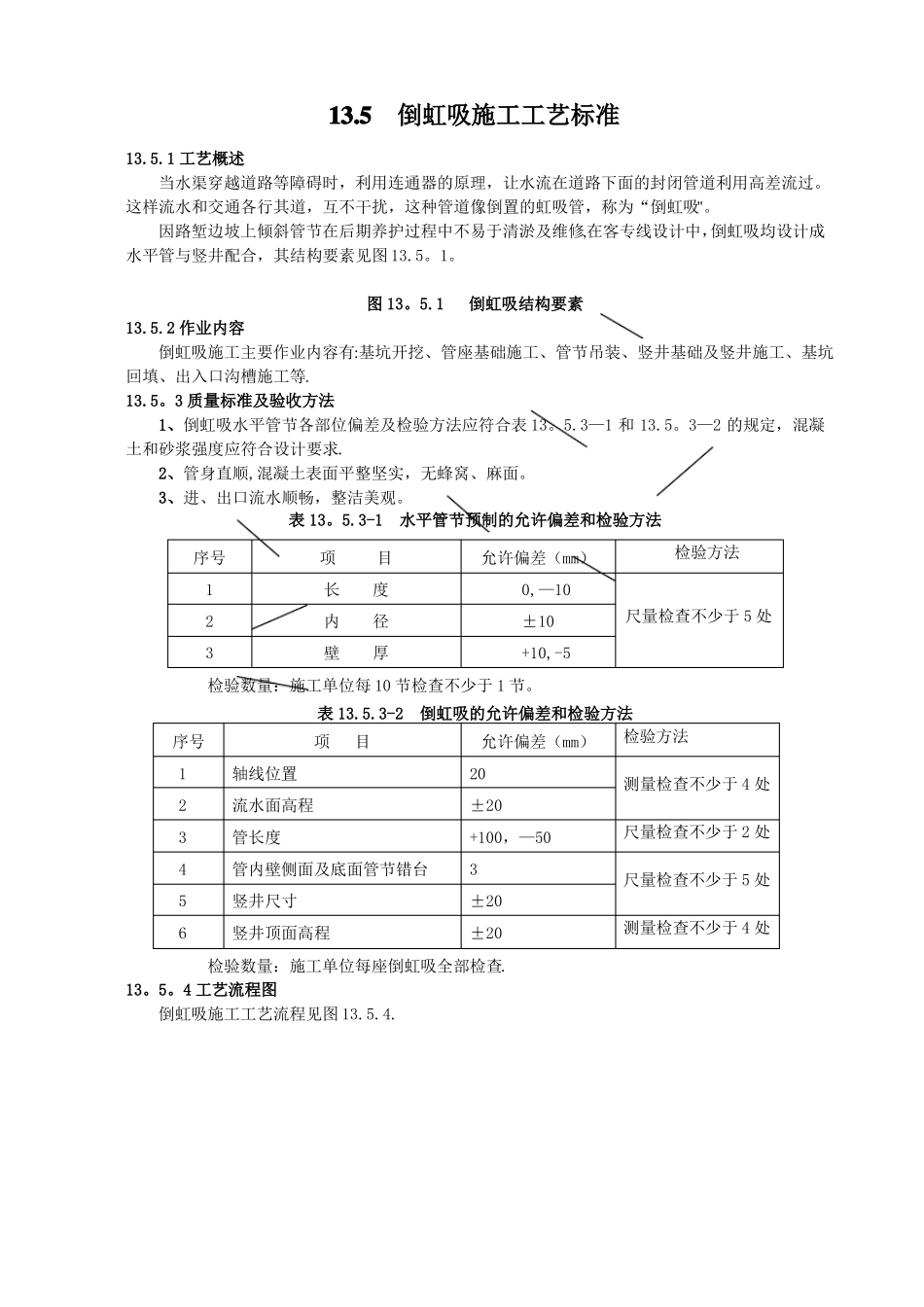

13.5倒虹吸施工工艺标准13.5.1工艺概述当水渠穿越道路等障碍时，利用连通器的原理，让水流在道路下面的封闭管道利用高差流过。这样流水和交通各行其道，互不干扰，这种管道像倒置的虹吸管，称为“倒虹吸"。因路堑边坡上倾斜管节在后期养护过程中不易于清淤及维修,在客专线设计中，倒虹吸均设计成水平管与竖井配合，其结构要素见图13.5。1。图13。5.1倒虹吸结构要素13.5.2作业内容倒虹吸施工主要作业内容有:基坑开挖、管座基础施工、管节吊装、竖井基础及竖井施工、基坑回填、出入口沟槽施工等.13.5。3质量标准及验收方法1、倒虹吸水平管节各部位偏差及检验方法应符合表13。5.3—1和13.5。3—2的规定，混凝土和砂浆强度应符合设计要求.2、管身直顺,混凝土表面平整坚实，无蜂窝、麻面。3、进、出口流水顺畅，整洁美观。表13。5.3-1水平管节预制的允许偏差和检验方法序号123项目长度内径壁厚允许偏差（mm）0,—10±10+10,-5尺量检查不少于5处检验方法检验数量：施工单位每10节检查不少于1节。序号123456轴线位置流水面高程管长度管内壁侧面及底面管节错台竖井尺寸竖井顶面高程表13.5.3-2倒虹吸的允许偏差和检验方法项目允许偏差（mm）检验方法20±20+100，—503±20±20测量检查不少于4处尺量检查不少于2处尺量检查不少于5处测量检查不少于4处检验数量：施工单位每座倒虹吸全部检查.13。5。4工艺流程图倒虹吸施工工艺流程见图13.5.4.施工准备测量放样基坑开挖管基座安装管节安装外套管施工基坑回填竖井开挖竖井模板安竖井砼浇筑出入口渠道施工水系接顺图13。5.4倒虹吸施工工艺流程图13。5.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。⑵编制倒虹吸单项施工方案，对开挖超过2m的深基坑，应编制安全专项施工组织设计，对开挖超过5m的深基坑，应组织相关专家进行方案的评审后实施.⑶做好相关施工技术交底，并向作业人员进行技术交底和相关知识的培训教育.⑷测量放样:平整场地后粗测倒虹吸的平面位置。⑸基坑开挖前认真阅读设计提供的地质资料及水文状况，掌握地下常水位及施工水位情况.⑹调查开挖区域及周边地下管线分布情况,对影响施工的管线做好改移和保护方案，重要管线需提前向有关部门提报施工方案并取得批复。2.材料准备⑴钢筋、钢材、水泥及混凝土粗骨料必须符合设计要求和具有产品质量证明。⑵预制管节一般采用离心式工艺施工，需外购,进场时检查各部位偏差必须在规范允许范围内，管节必须具有产品合格证和产品质量证明。⑶在采用泵送混凝土施工时，对需掺加的外加剂必须进行试验确定配合比，同时应具备产品质量证明。材料准备3.机具准备倒虹吸施工需要的机械主要有:挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、管节吊装机具等.4.作业条件⑴试验室符合资质条件,混凝土配合比、钢筋试验等报批工作已完成。⑵混凝土搅拌站安装调试完成,水泥、砂、石等材料进场。⑶具备钢筋加工、存储和运输条件.⑷施工现场供水、供电条件达到开工要求.⑸施工技术人员和作业人员的培训学习、考核、技术交底工作已完成。⑹编制完成环境保护措施及具备使用功能的环保设备的运行条件。二、施工工艺1.测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据,测定基坑中心线、方向和高程.涵洞基坑临时放样点应在场地平整完成以后进行,临时平面点位应距离基坑开挖上边缘5m左右,并设置明显的标志,避免开挖和运输机械的破坏。根据测量放样的临时平面点,采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。2。基坑开挖⑴按地质水文资料,结合现场情况,决定开挖坡度和支护方案、开挖范围和防、排水措施.⑵基坑可采用垂直开挖、放坡开挖，支撑加固或其他加固的开挖方法。⑶无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm。适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定.⑷基底应避免超挖，松动部分应清除。使用机械开挖时，不得破坏基底土的结构，可在设计高程以上保留30cm...
