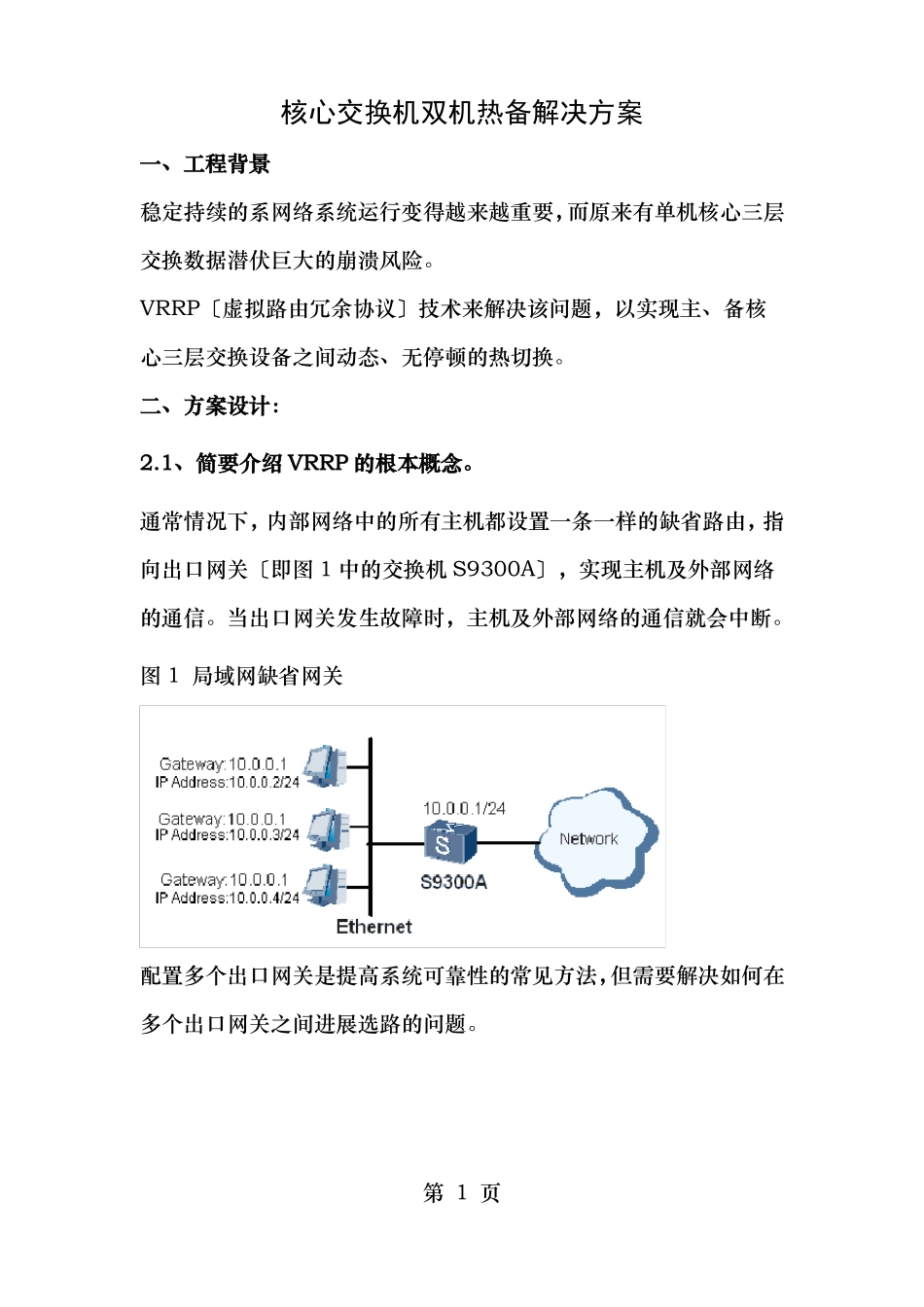

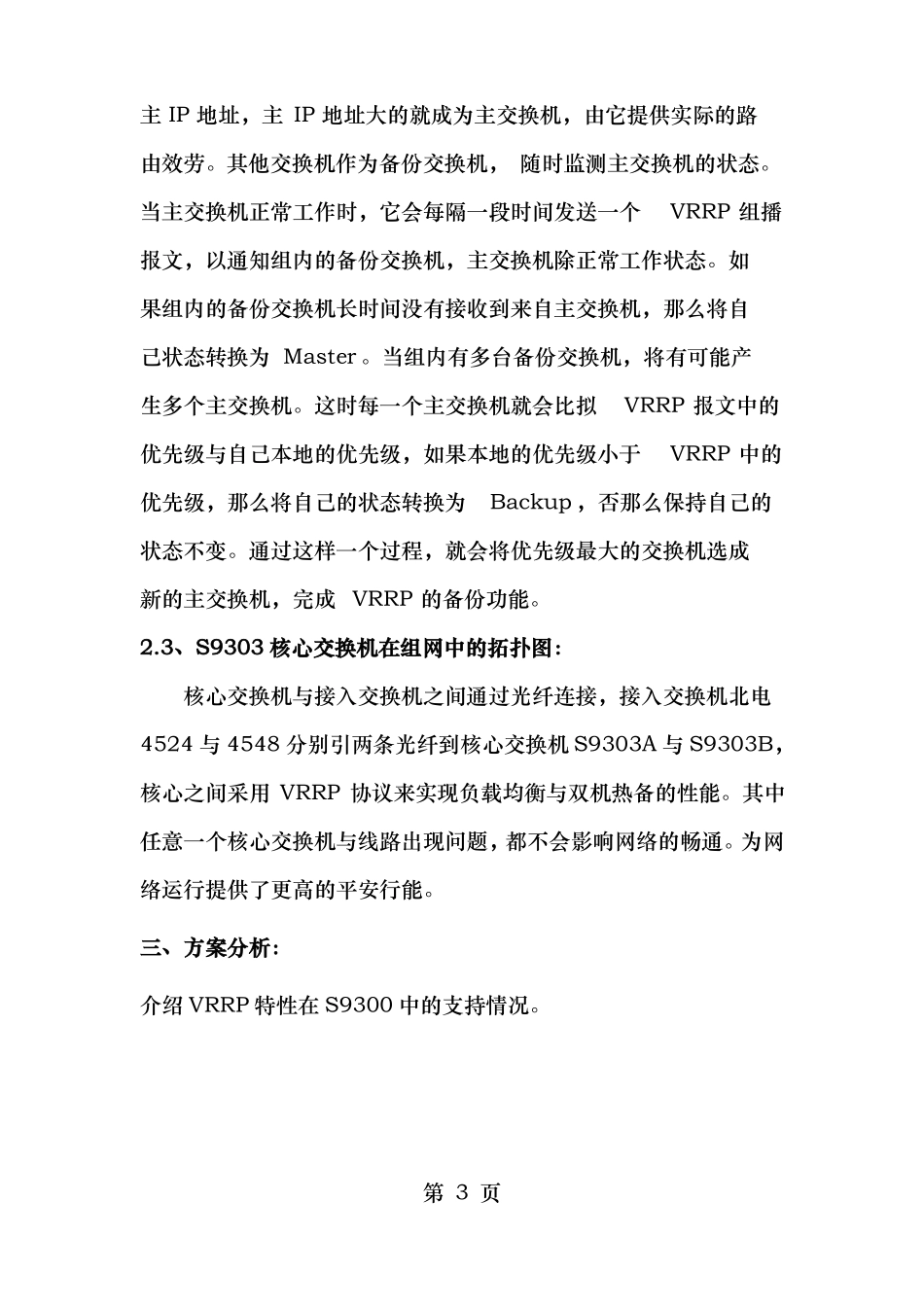

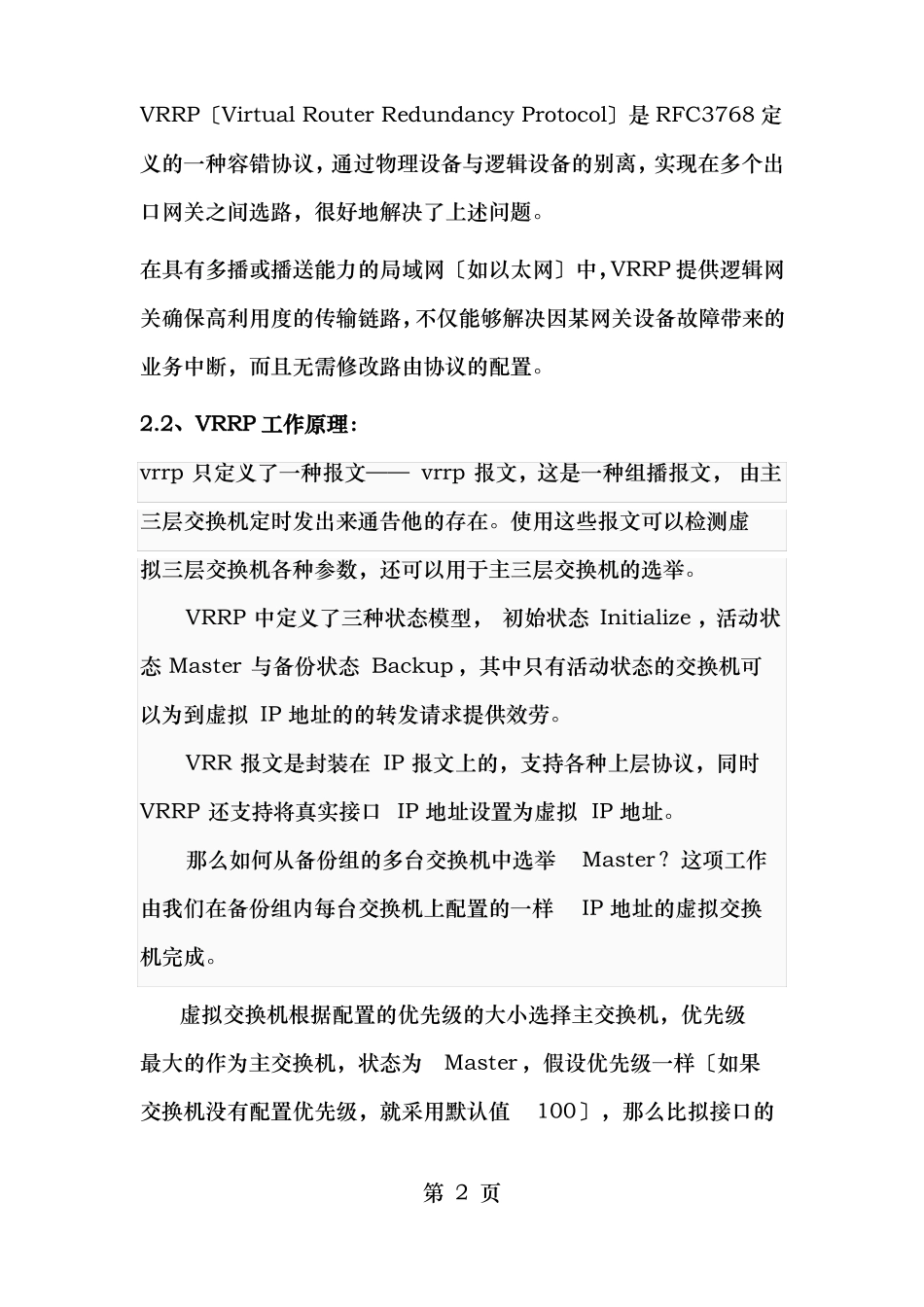

核心交换机双机热备解决方案一、工程背景稳定持续的系网络系统运行变得越来越重要，而原来有单机核心三层交换数据潜伏巨大的崩溃风险。VRRP〔虚拟路由冗余协议〕技术来解决该问题，以实现主、备核心三层交换设备之间动态、无停顿的热切换。二、方案设计：2.1、简要介绍VRRP的根本概念。通常情况下，内部网络中的所有主机都设置一条一样的缺省路由，指向出口网关〔即图1中的交换机S9300A〕，实现主机及外部网络的通信。当出口网关发生故障时，主机及外部网络的通信就会中断。图1局域网缺省网关配置多个出口网关是提高系统可靠性的常见方法，但需要解决如何在多个出口网关之间进展选路的问题。第1页VRRP〔VirtualRouterRedundancyProtocol〕是RFC3768定义的一种容错协议，通过物理设备与逻辑设备的别离，实现在多个出口网关之间选路，很好地解决了上述问题。在具有多播或播送能力的局域网〔如以太网〕中，VRRP提供逻辑网关确保高利用度的传输链路，不仅能够解决因某网关设备故障带来的业务中断，而且无需修改路由协议的配置。2.2、VRRP工作原理：vrrp只定义了一种报文——vrrp报文，这是一种组播报文，由主三层交换机定时发出来通告他的存在。使用这些报文可以检测虚拟三层交换机各种参数，还可以用于主三层交换机的选举。VRRP中定义了三种状态模型，初始状态Initialize，活动状态Master与备份状态Backup，其中只有活动状态的交换机可以为到虚拟IP地址的的转发请求提供效劳。VRR报文是封装在IP报文上的，支持各种上层协议，同时VRRP还支持将真实接口IP地址设置为虚拟IP地址。那么如何从备份组的多台交换机中选举Master？这项工作由我们在备份组内每台交换机上配置的一样IP地址的虚拟交换机完成。虚拟交换机根据配置的优先级的大小选择主交换机，优先级最大的作为主交换机，状态为Master，假设优先级一样〔如果交换机没有配置优先级，就采用默认值100〕，那么比拟接口的第2页主IP地址，主IP地址大的就成为主交换机，由它提供实际的路由效劳。其他交换机作为备份交换机，随时监测主交换机的状态。当主交换机正常工作时，它会每隔一段时间发送一个VRRP组播报文，以通知组内的备份交换机，主交换机除正常工作状态。如果组内的备份交换机长时间没有接收到来自主交换机，那么将自己状态转换为Master。当组内有多台备份交换机，将有可能产生多个主交换机。这时每一个主交换机就会比拟VRRP报文中的优先级与自己本地的优先级，如果本地的优先级小于VRRP中的优先级，那么将自己的状态转换为Backup，否那么保持自己的状态不变。通过这样一个过程，就会将优先级最大的交换机选成新的主交换机，完成VRRP的备份功能。2.3、S9303核心交换机在组网中的拓扑图：核心交换机与接入交换机之间通过光纤连接，接入交换机北电4524与4548分别引两条光纤到核心交换机S9303A与S9303B，核心之间采用VRRP协议来实现负载均衡与双机热备的性能。其中任意一个核心交换机与线路出现问题，都不会影响网络的畅通。为网络运行提供了更高的平安行能。三、方案分析：介绍VRRP特性在S9300中的支持情况。第3页3.1、主备备份VRRP这是VRRP提供IP地址备份功能的根本方式。主备备份方式需要建立一个虚拟交换机，该虚拟交换机包括一个Master设备与假设干Backup设备，这些交换机构成一个备份组。正常情况下，业务全部由Master承当。Master出现故障时，Backup接替工作。3、2、负载分担VRRP负载分担方式是指建立两个或更多备份组，多台交换机同时承当业务。其中允许一台交换机为多个备份组作备份，在不同备份组中有不同的优先级。通过多虚拟交换机设置可以实现负载分担。每个备份组都包括一个Master设备与假设干Backup设备。各备份组的Master可以不同。3.2、监视接口状态S9300支持监控备份组中接口的状态，当接口状态变化时，交换机的优选级自动调整，从而使备份组中各交换机优选级上下顺序发生变化，VRRP重新确定Master设备。3.3、VRRP快速切换S9300实现双向转发检测BFD〔BidirectionalForwardingDetection〕机制，能够快速检测、监控网络中链路或者IP路由的连通状况，VRRP通过监视BFD会话状态实现主备快速切换，可以配第4页置8个BFD...
