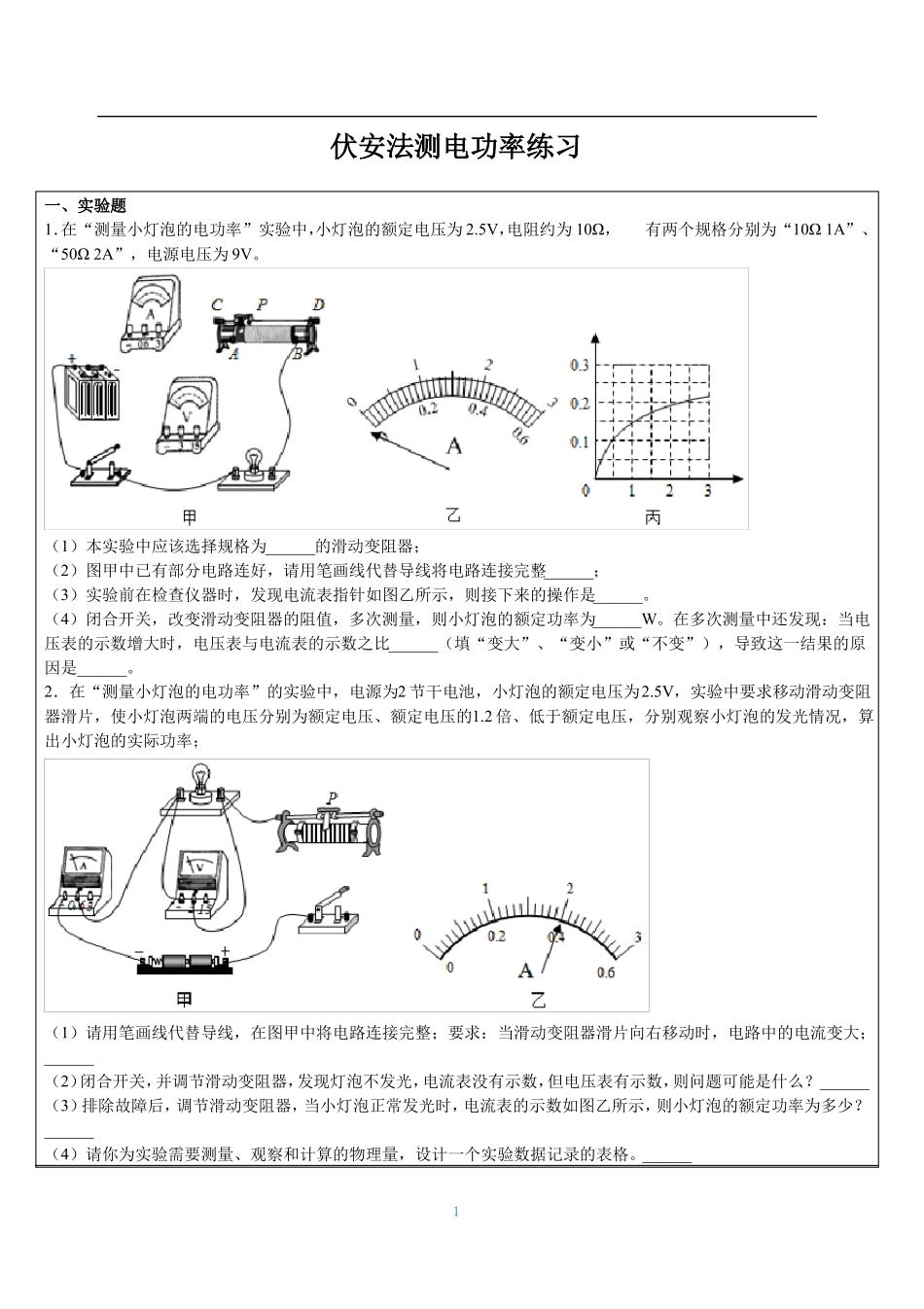

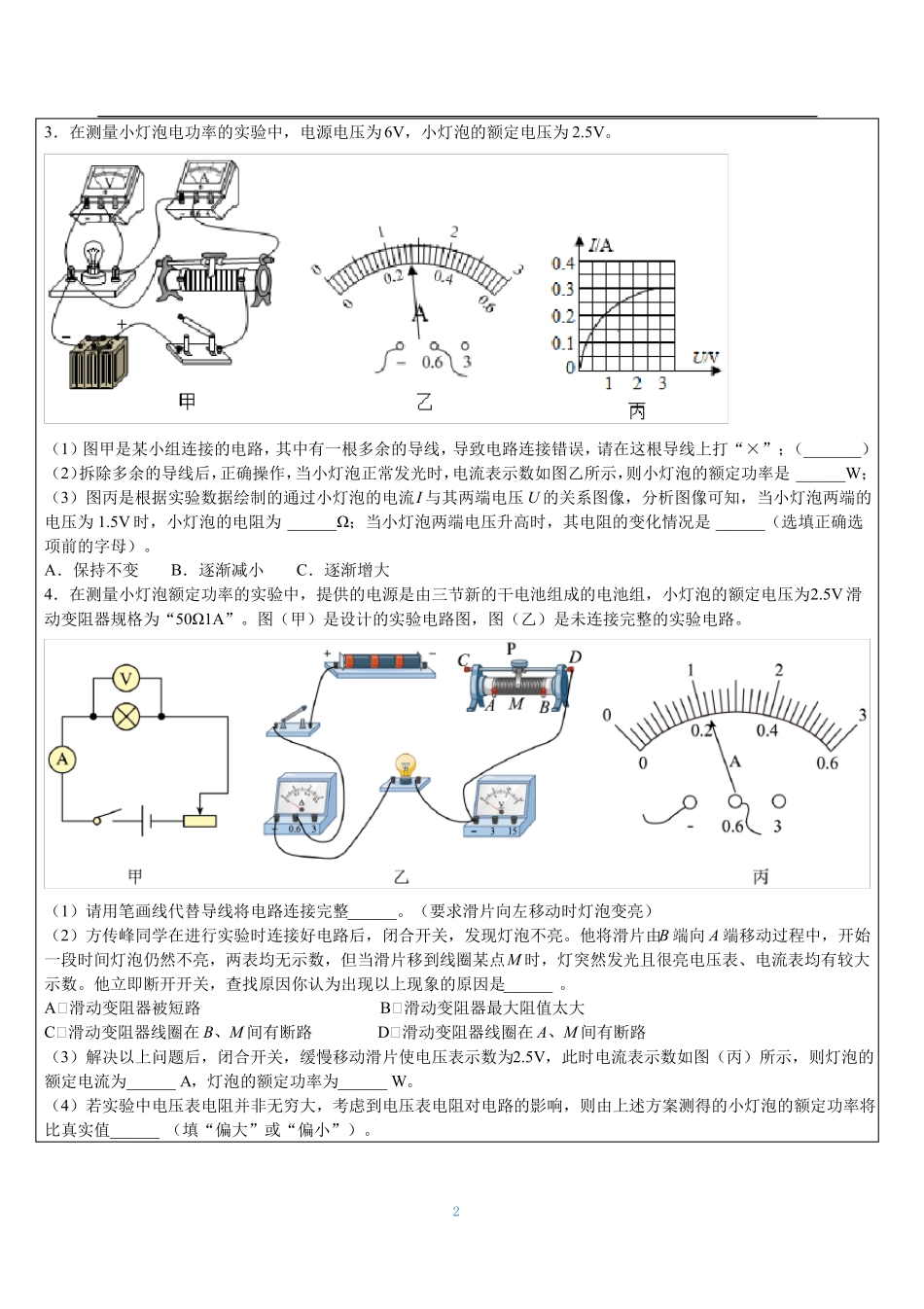

伏安法测电功率练习一、实验题1．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，有两个规格分别为“10Ω1A”、“50Ω2A”，电源电压为9V。（1）本实验中应该选择规格为______的滑动变阻器；（2）图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整______；（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是______。（4）闭合开关，改变滑动变阻器的阻值，多次测量，则小灯泡的额定功率为______W。在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比______（填“变大”、“变小”或“不变”），导致这一结果的原因是______。2．在“测量小灯泡的电功率”的实验中，电源为2节干电池，小灯泡的额定电压为2.5V，实验中要求移动滑动变阻器滑片，使小灯泡两端的电压分别为额定电压、额定电压的1.2倍、低于额定电压，分别观察小灯泡的发光情况，算出小灯泡的实际功率；（1）请用笔画线代替导线，在图甲中将电路连接完整；要求：当滑动变阻器滑片向右移动时，电路中的电流变大；______（2）闭合开关，并调节滑动变阻器，发现灯泡不发光，电流表没有示数，但电压表有示数，则问题可能是什么？______（3）排除故障后，调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为多少？______（4）请你为实验需要测量、观察和计算的物理量，设计一个实验数据记录的表格。______13．在测量小灯泡电功率的实验中，电源电压为6V，小灯泡的额定电压为2.5V。（1）图甲是某小组连接的电路，其中有一根多余的导线，导致电路连接错误，请在这根导线上打“×”；（_______）（2）拆除多余的导线后，正确操作，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是______W；（3）图丙是根据实验数据绘制的通过小灯泡的电流I与其两端电压U的关系图像，分析图像可知，当小灯泡两端的电压为1.5V时，小灯泡的电阻为______Ω；当小灯泡两端电压升高时，其电阻的变化情况是______（选填正确选项前的字母）。A．保持不变B．逐渐减小C．逐渐增大4．在测量小灯泡额定功率的实验中，提供的电源是由三节新的干电池组成的电池组，小灯泡的额定电压为2.5V滑动变阻器规格为“50Ω1A”。图（甲）是设计的实验电路图，图（乙）是未连接完整的实验电路。（1）请用笔画线代替导线将电路连接完整______。（要求滑片向左移动时灯泡变亮）（2）方传峰同学在进行实验时连接好电路后，闭合开关，发现灯泡不亮。他将滑片由B端向A端移动过程中，开始一段时间灯泡仍然不亮，两表均无示数，但当滑片移到线圈某点M时，灯突然发光且很亮电压表、电流表均有较大示数。他立即断开开关，查找原因你认为出现以上现象的原因是______。A．滑动变阻器被短路B．滑动变阻器最大阻值太大C．滑动变阻器线圈在B、M间有断路D．滑动变阻器线圈在A、M间有断路（3）解决以上问题后，闭合开关，缓慢移动滑片使电压表示数为2.5V，此时电流表示数如图（丙）所示，则灯泡的额定电流为______A，灯泡的额定功率为______W。（4）若实验中电压表电阻并非无穷大，考虑到电压表电阻对电路的影响，则由上述方案测得的小灯泡的额定功率将比真实值______（填“偏大”或“偏小”）。25．如图所示为小明进行“伏安法”测电阻的实验电路。（1）用笔画线代替导线将电路补充完整。（_______）（2）小明连接好电路后，闭合开关，发现电压表有示数，电流表无示数，则故障可能是___________。（3）排除故障后，闭合开关，当滑动变阻器的滑片移动到某位置时，电压表和电流表指针位置如图乙，则被测电阻的阻值为___________Ω。（4）为了___________，需进行多次测量。完成第一次测量后，他接下来的操作是___________。（5）小明将测出的数据填到下表中电压U/V电流I/A1.80.32.40.43.00.5利用表中数据，得出的结论是：___________。（6）小明将定值电阻换成小灯泡，移动滑动变阻器的滑片，记录电表的数据，得到小灯泡如图所示的U-I图象，图像为一条曲线，原因是___________。36．小明利用如图甲所示电路做测定“小灯泡的电功率”实验，电源电压恒为6V小灯泡的额...
