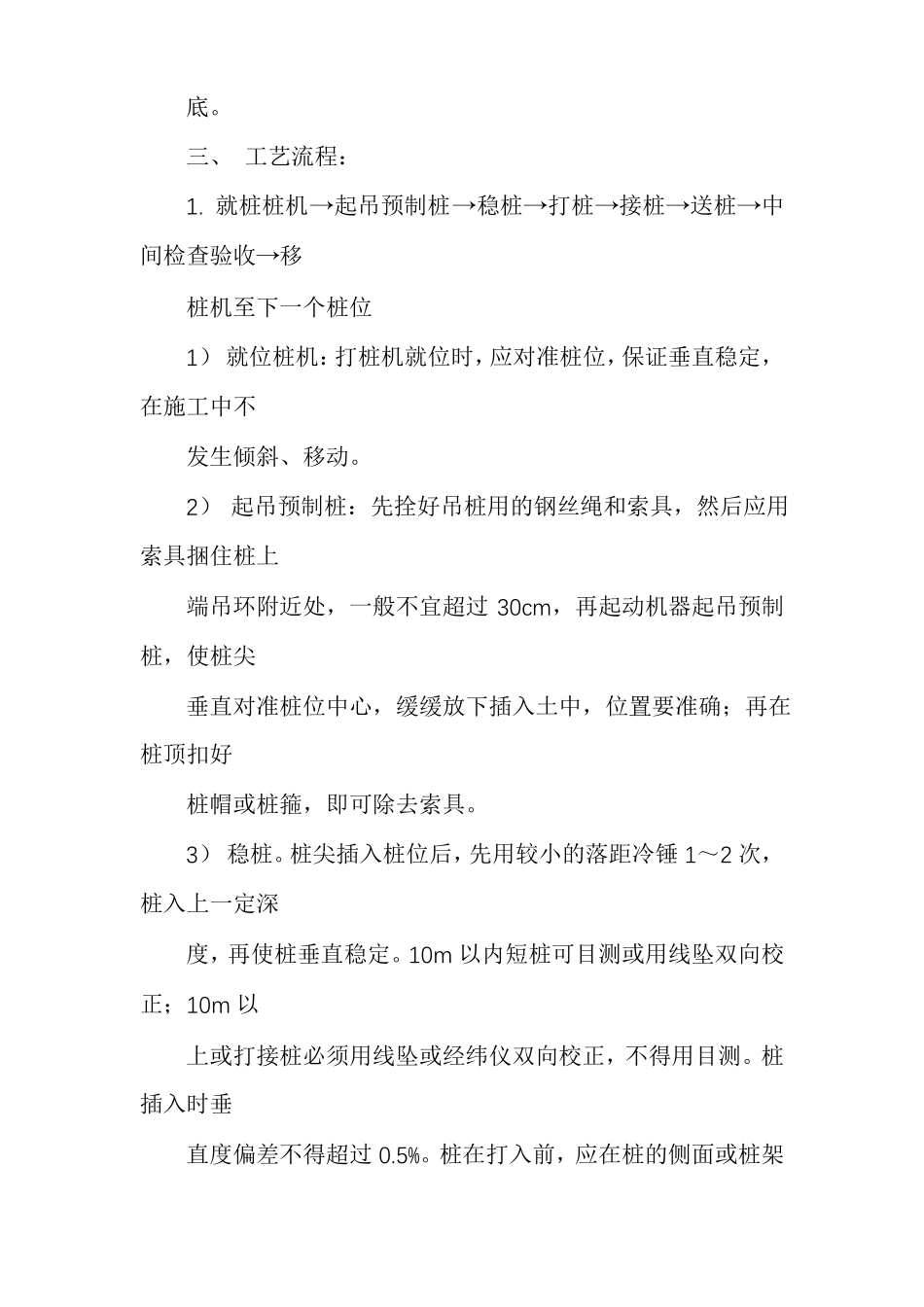

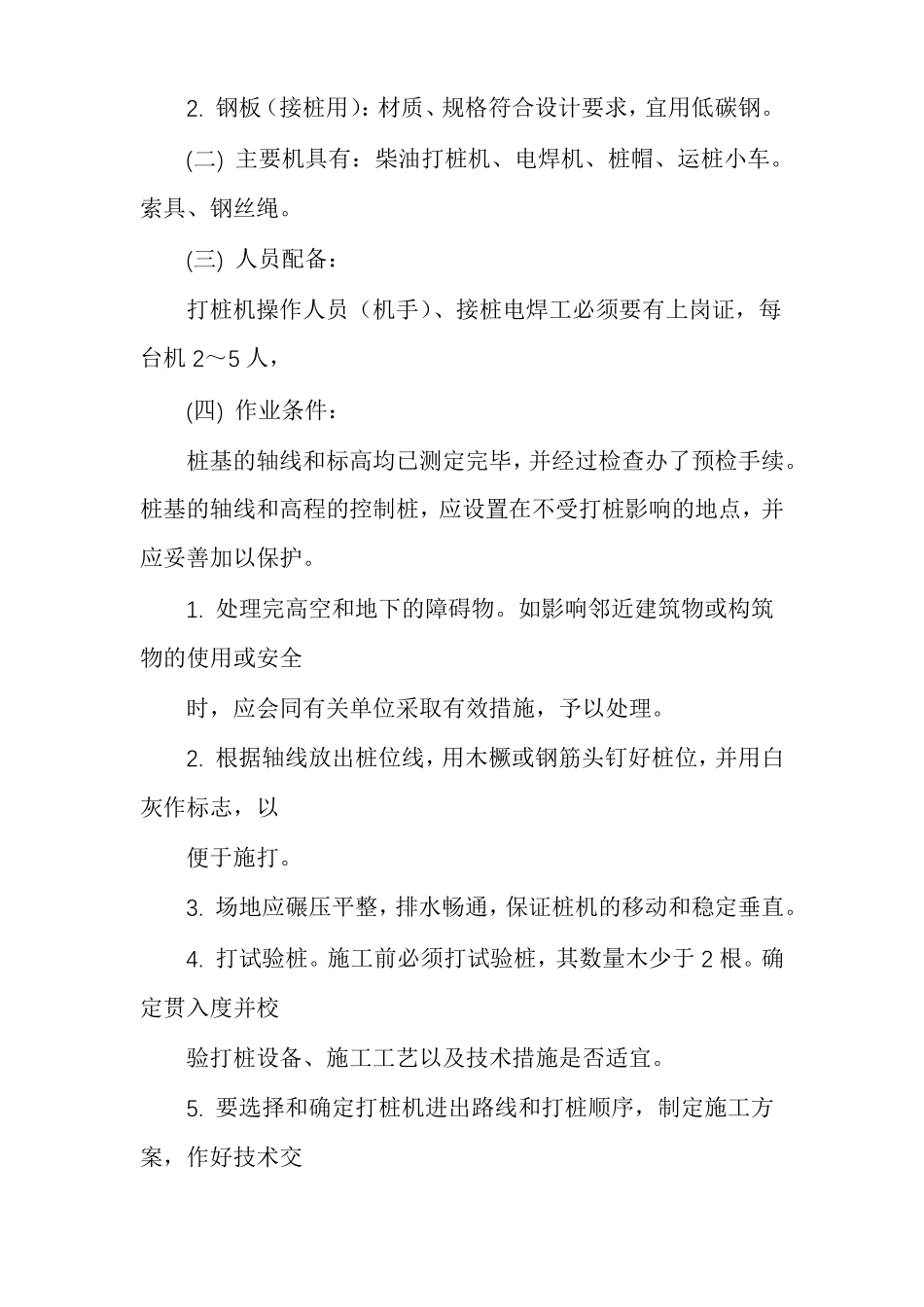

钢筋混凝土预制桩工程施工案例钢筋混凝土预制桩工程施工专项方案一、编制依据根据国家（建筑建筑桩基技术规范JCJ94-20XX年）的要求和广东顺协工程勘探有限公司20XX年05月《岩土工程勘探报告》的地质勘探报告及广州市设计院设计图内容表明：该区地质结构复杂，地下水源丰富，持力层的深度约为25～30m之间，在海滩上筑建高档别墅、高层公寓、五星酒店等建筑群，基础工程的施工是施工中的重点和难点，万丈高楼平地起，“百年大计，质量第一”。二、现场情况：保利（海陵岛）十里银滩工程地处南海之滨海滩上，根据地质勘探报告和施工现场的实际情况，为了工程的顺利进行，特编制如下预制钢筋混凝土管桩施工专项方案：(一)材料及主要机具：预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。1.焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。2.钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。(二)主要机具有：柴油打桩机、电焊机、桩帽、运桩小车。索具、钢丝绳。(三)人员配备：打桩机操作人员（机手）、接桩电焊工必须要有上岗证，每台机2～5人，(四)作业条件：桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。1.处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。2.根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。3.场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。4.打试验桩。施工前必须打试验桩，其数量木少于2根。确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。5.要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。三、工艺流程：1.就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位1）就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。2）起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。3）稳桩。桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。桩插入时垂直度偏差不得超过0.5%。桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。4）打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m。；用柴油锤打桩时，应使锤跳动正常。a.打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。b.打桩顺序根据基础的设计标高，先深后浅；依桩的规格宜先大后小，先长后短。由于桩的密集程度不同，可自中间向两个心向对称进行或向四周进行；也可由一侧向单一方向进行。5）接桩6）在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形。A3钢（圆钢筋等）要求使用结-442型焊条，锰硅钢、低合金钢应使用结503、结506型焊条，焊件材质应与焊条型号相适应，不得混用7）接桩时，一般在距地面lm左右时进行。上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l‰桩长。接桩处入土前，应对外露铁件，再次补刷防腐漆。焊接后的工件一般应自然冷却（冷却间歇时间约为5～8分钟），不宜浇水急冷，以免焊缝发生硬脆。8）送桩：设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填密实。a.检查验收：每根桩打到贯入度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时，应进行中间验收。在控制时，一般要求最后三次十锤的平均贯入度，不大于规定的数值（Φ300mm的不大于35mm;Φ400mm的不大于25mm;Φ500mm的不大于2...
