碎片内容

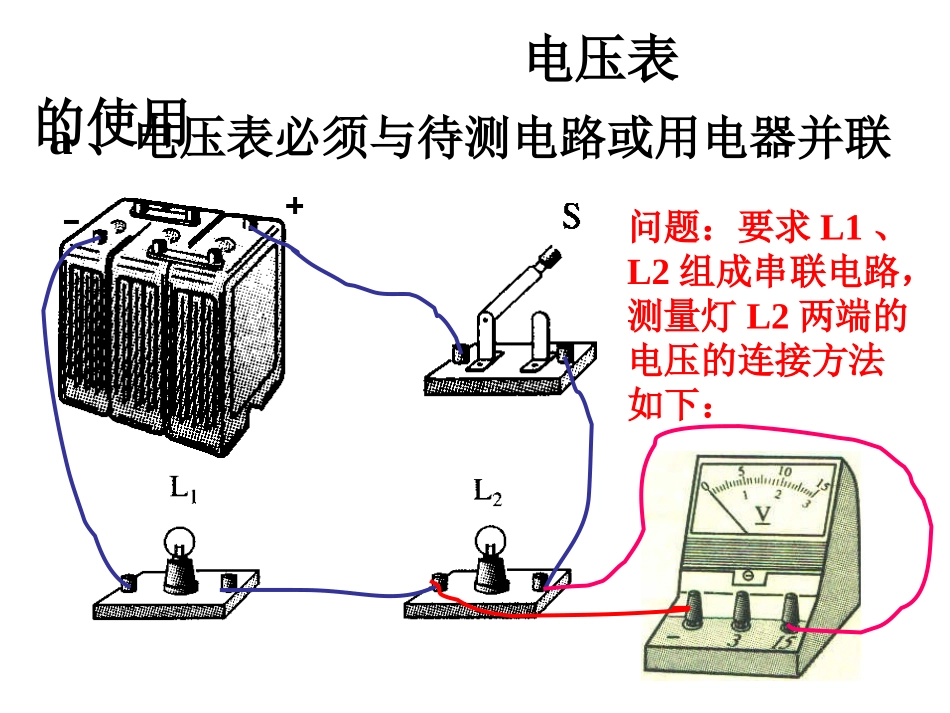

电压表的使用a、电压表必须与待测电路或用电器并联问题：要求L1、L2组成串联电路，测量灯L2两端的电压的连接方法如下：测量总电压时电压表的接法+-b、必须让电流从“+”接线柱流入，“-”接线柱流出c、电压表可直接接在电源的两极,示数为电源的电压值d、不允许被测电压超过电压表的量程
1、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图
V1V2L1L2V1V2L1L22
电压表测L1两端的电压V2L2L13、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号
电压表测L1两端的电压+—
