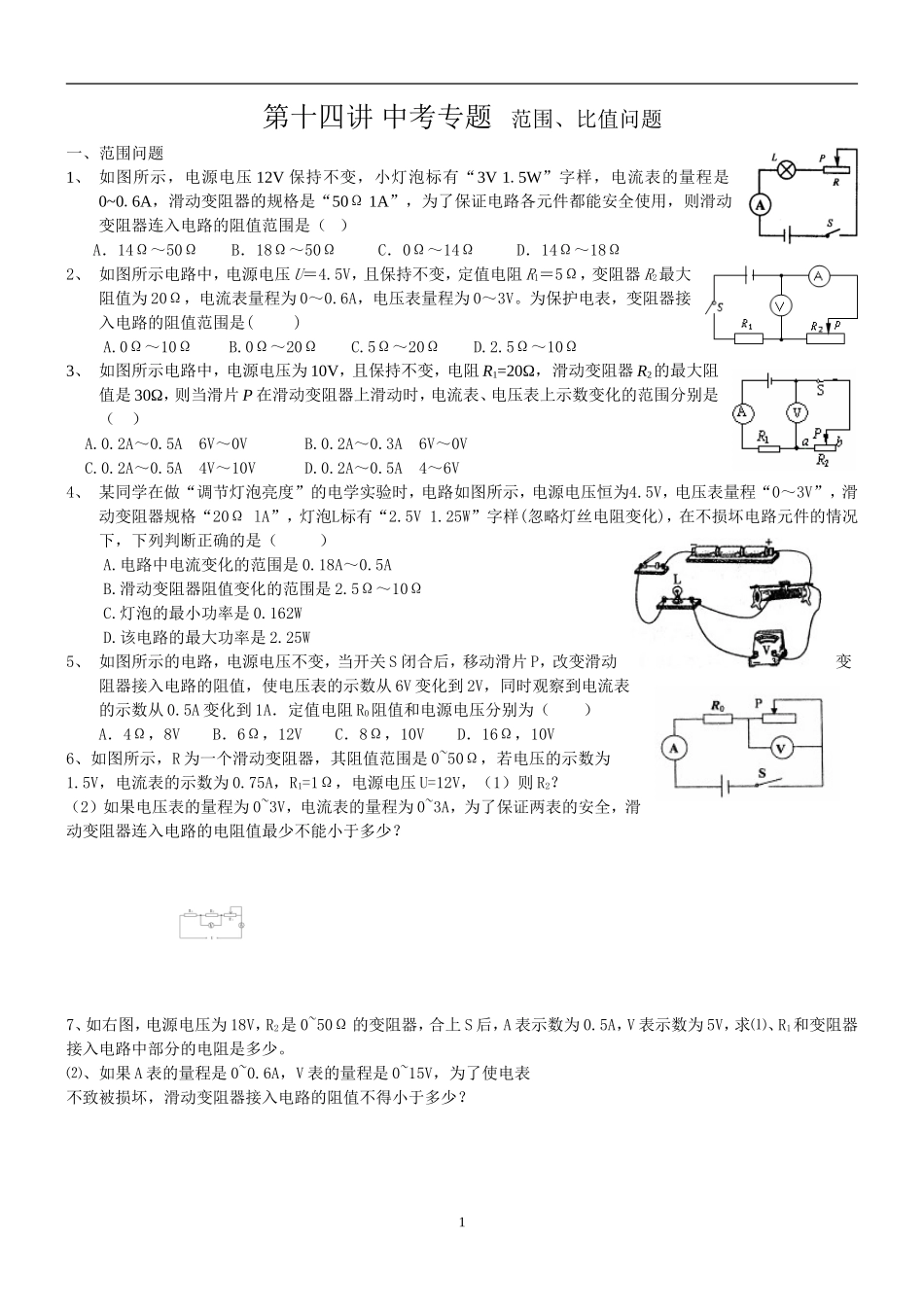

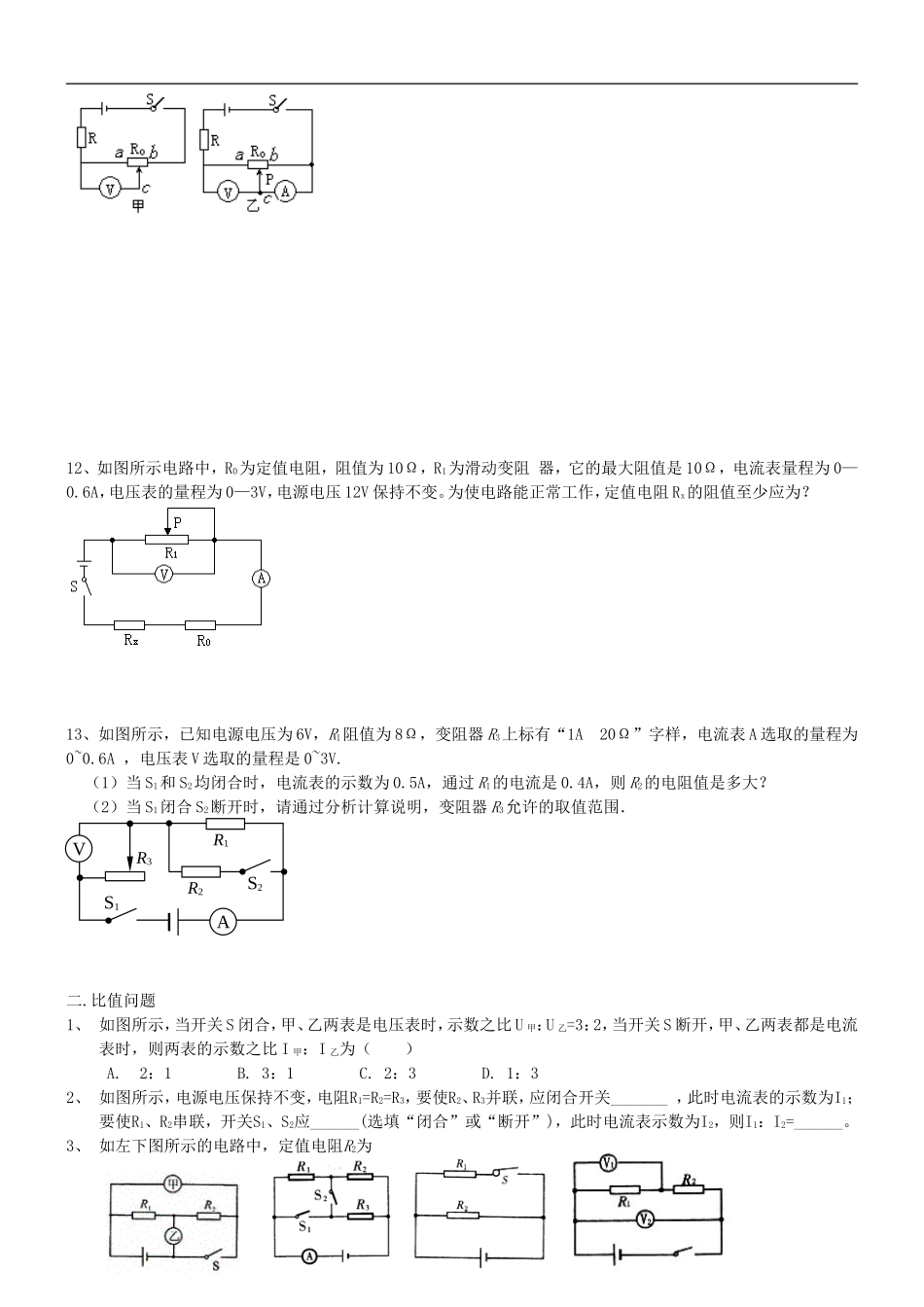

第十四讲中考专题范围、比值问题一、范围问题1、如图所示，电源电压12V保持不变，小灯泡标有“3V1.5W”字样，电流表的量程是0~0.6A，滑动变阻器的规格是“50Ω1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值范围是（）A．14Ω～50ΩB．18Ω～50ΩC．0Ω～14ΩD．14Ω～18Ω2、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，变阻器接入电路的阻值范围是()A.0Ω～10ΩB.0Ω～20ΩC.5Ω～20ΩD.2.5Ω～10Ω3、如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A.0.2A～0.5A6V～0VB.0.2A～0.3A6V～0VC.0.2A～0.5A4V～10VD.0.2A～0.5A4～6V4、某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（）A.电路中电流变化的范围是0.18A～0.5AB.滑动变阻器阻值变化的范围是2.5Ω～10ΩC.灯泡的最小功率是0.162WD.该电路的最大功率是2.25W5、如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻R0阻值和电源电压分别为（）A．4Ω，8VB．6Ω，12VC．8Ω，10VD．16Ω，10V6、如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R1=1Ω，电源电压U=12V，（1）则R2？（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？7、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？18、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。9、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？10、标有“4V1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”.为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？11、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为50Ω。（1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？（3）若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？VR0PA212、如图所示电路中，R0为定值电阻，阻值为10Ω，R1为滑动变阻器，它的最大阻值是10Ω，电流表量程为0—0.6A，电压表的量程为0—3V，电源电压12V保持不变。为使电路能正常工作，定值电阻Rx的阻值至少应为？13、如图所示，已知电源电压为6V，R1阻值为8Ω，变阻器R3上标有“1A20Ω”字样，电流表A选取的量程为0~0.6A，电压表V选取的量程是0~3V.（1）当S1和S2均闭合时，电流表的示数为0.5A，通过R1的电流是0.4A，则R2的电阻值是多大？（2）当S1闭合S2断...
