八年级上册5-3凸透镜成像的规律VIP免费

八年级上册5-3凸透镜成像的规律_第1页
1/38
八年级上册5-3凸透镜成像的规律_第2页
2/38
八年级上册5-3凸透镜成像的规律_第3页
3/38

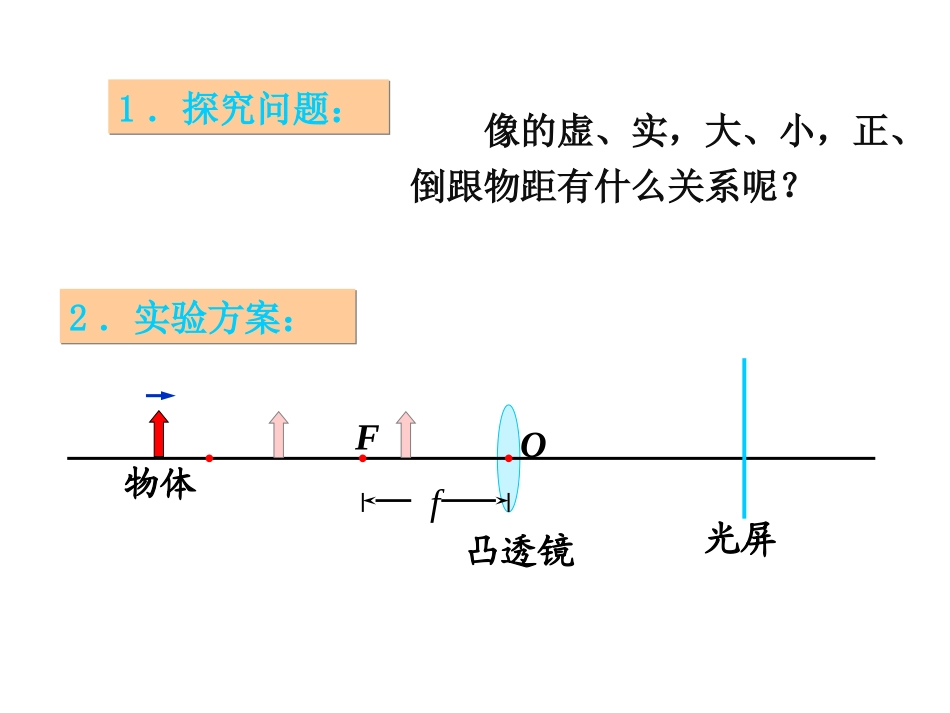

观察与思考:生活中的凸透镜能成什么样的像?倒立、放大的实像倒立、放大的实像倒立、缩小的实像倒立、缩小的实像正立、放大的虚像正立、放大的虚像1.探究问题:1.探究问题:fFO凸透镜2.实验方案:2.实验方案:光屏物体像的虚、实,大、小,正、倒跟物距有什么关系呢?(1)实验器材:烛焰、透镜、光屏三者的中心处于同一水平高度。(2)两个物理名词及实验前的调节:凸透镜、蜡烛、光屏、火柴、光具座物距(u)像距(v)④把蜡烛向凸透镜移近,改变物距u,使f<u<2f,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。⑤把蜡烛向凸透镜移近,改变物距u,使f<u<2f,仿照步骤④再做2次试验,分别观察实像的大小和正倒。记录物距u和像距v。⑥把蜡烛向凸透镜移近,改变物距u,使u<f,在光屏上不能得到蜡烛的像,此时成虚像,应从光屏这侧向透镜里观察蜡烛的像,观察虚像的大小和正倒。(1)实验步骤3.进行实验与收集证据3.进行实验与收集证据凸透镜焦距f=cm物距与焦距的关系物距u/cm像的性质像距v/cm虚实大小正倒……(2)探究实验记录表分析表中的记录,找出凸透镜成像的规律u>f时成实像,u<f时成虚像。(一倍焦距点分虚实)u>f时成实像,u<f时成虚像。(一倍焦距点分虚实)(1)像的虚实:凸透镜在什么条件下成实像?在什么条件下成虚像?5.分析与论证(2)像的大小:凸透镜在什么条件下成缩小的实像?在什么条件下成放大的实像?有没有缩小的虚像?u>v时,得到缩小实像;u<v时,得到放大实像。u>v时,得到缩小实像;u<v时,得到放大实像。(2)像的大小:思考:难道实像只有放大和缩小两种情况?动画演示:当u=v=2f时成等大的实像。二倍焦距点分大小。(没有缩小的虚像。)5.分析与论证(3)像的正倒:凸透镜在什么条件下成正立的像?在什么条件下成倒立的像?u>f时成实像,是倒立的;u<f时成虚像,是正立的。5.分析与论证物距连续变化时像的大小及像距的变化。动画演示当物距“很远”时,相距近似等于焦距。重要应用:远物成像粗测焦距。“傻瓜相机”成像原理。5.分析与论证设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头(凸透镜)(像)照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片(物)像屏幕投影片上的图案通过凸透镜形成一个放大的、倒立的实像.放大镜就是凸透镜,能成放大的、正立的虚像。投影仪24/12/8交流合作实验思考1、当成实像时,如用手挡住透镜的上半部,猜一猜,光屏上的像可能有什么变化?24/12/8FFf透镜透镜凸透镜(会聚透镜)凸透镜(会聚透镜)OOFFFF三条特殊光线三条特殊光线2fff2f2fff2f2fff2fA′B′凸透镜成像光路图:AB成像光路图对较好的学生要求凸透镜成像光路图:凸透镜成像光路图:凸透镜成像光路图:像的性质透镜焦距物体到凸透镜的距离(物距)像到凸透镜的距离(像距)正立或倒立放大或缩小虚像或实像左右相同或相反u>2fu=2ff2f倒缩小实像相反倒等大实像相反倒放大实像相反——不成像正放大虚像相同归纳实验:一、两个分界点:(针对于物距)(1)焦点:实像(大于焦点)和虚像(小于焦点)的界限,(2)2倍焦点:放大(大于2倍焦点)和缩小(小于2倍焦点)的界限。二、一个重要结论:(1)物体在焦距之外,移动物体,越靠近透镜,所成实像越大,像就越远离透镜。(2)物体在焦距之内,移动物体,越靠近透镜,所成虚像越小,像越靠近透镜。五、反馈练习:1.在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。ADBCF2fF光屏五、反馈练习:2.(1)如图所示,把点燃的蜡烛放在___处,光屏上出现缩小的像,把点燃的蜡烛放在_____处,光屏上出现放大的像;放在_____处时,光屏上不会成像。(2)在物距不断减小的过程中,像距不断_____,像的大小不断______;当物距小于_____时,无论怎样移动光屏,都不能在光屏上得到烛焰的像。ADBCF2fF光屏典型习题某同学将一支点燃的蜡烛放在距凸透镜15cm处时,在光屏上得到一个缩小...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

八年级上册5-3凸透镜成像的规律
