电学实验仪器接法VIP免费

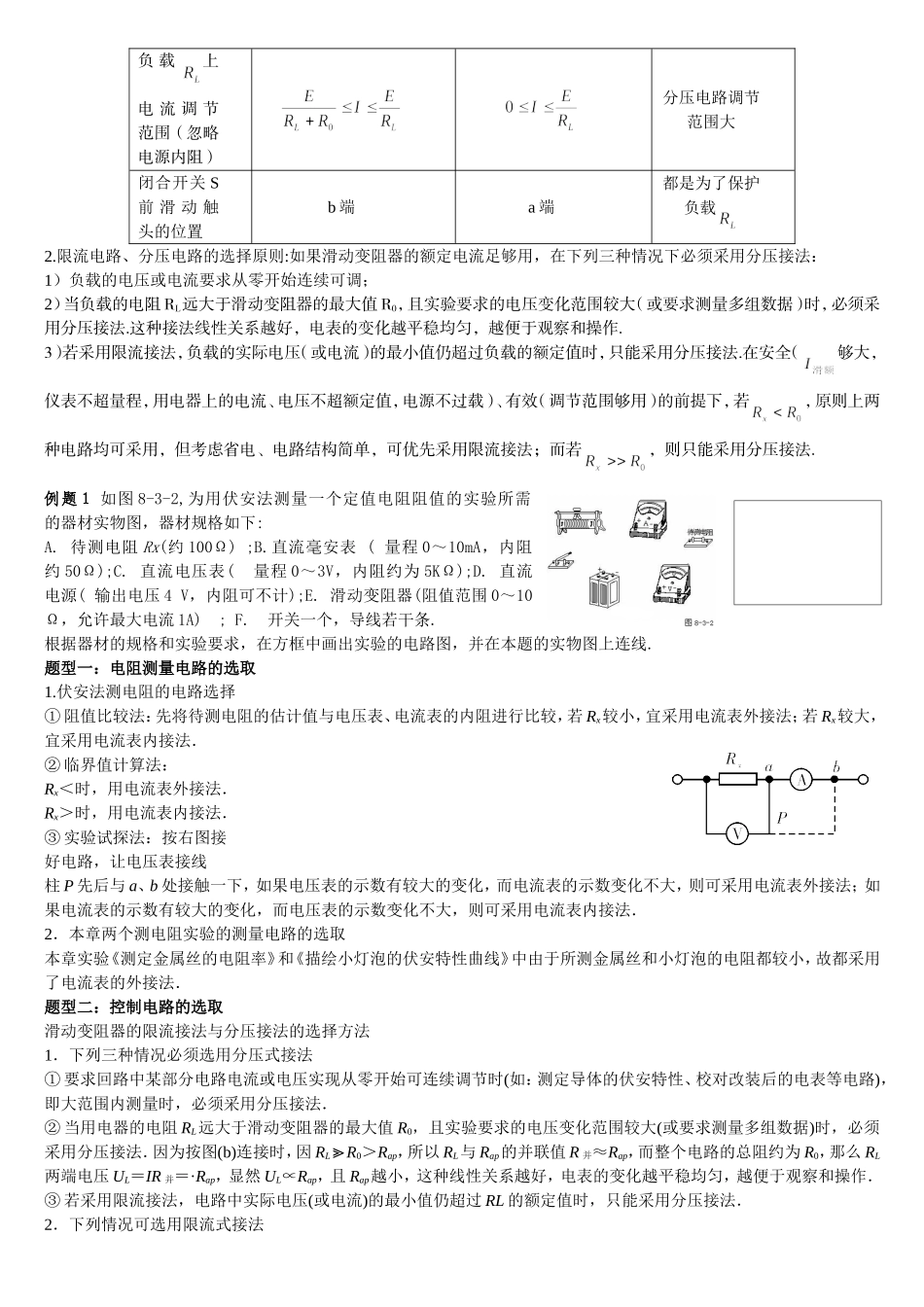

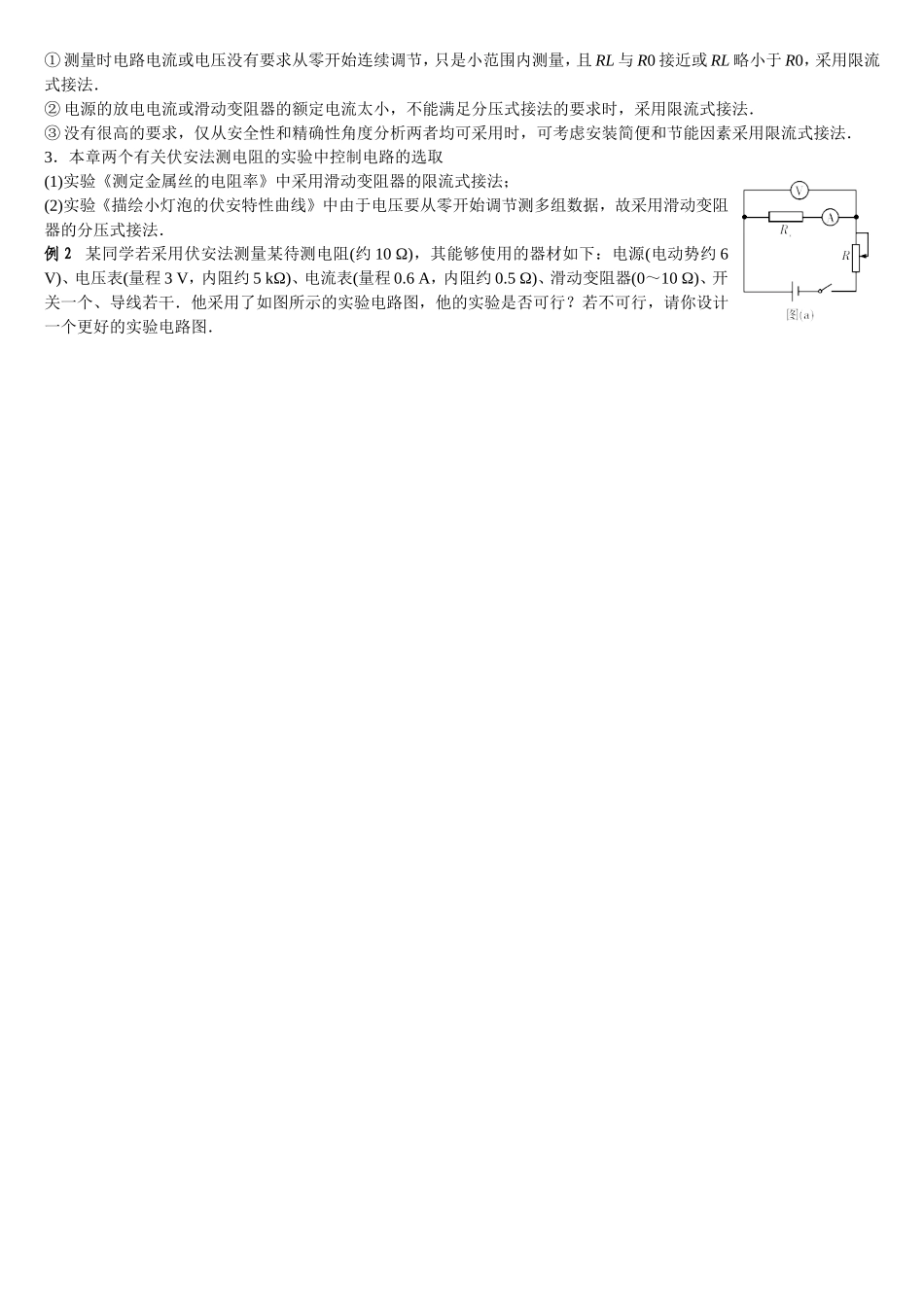

电学实验仪器接法基础回顾（一）、电流表的外接法和内接法：1.电流表的外接法和内接法的对比讨论如下表所示外接法内接法电路图误差原因电压表分流作用电流表分压作用电阻测量值测量值小于真实值测量值大于真实值适用条件测量小电阻测量大电阻2.电流表外接法和内接法的选择方法（1）定量判定法：若已知待测电阻的阻值为，电流表的内阻为，电压表的内阻为，则当或者时，选用“外接法”；当或者时，选用“内接法”.两种接法可以简单概括为“小外偏小，大内偏大”.（2）临界值法：令，当时用内接法；当时用外接法（3）试触法：如果无法估计被测电阻的阻值大小，可以利用试触法：如图8-3-1将电压表的左端接a点，而将右端第一次接b点，第二次接c点，观察电流表和电压表示数的变化.若电流表示数变化明显，说明电压表的分流作用大，被测电阻是大电阻，应该用内接法测量；若电压表读数变化明显，说明电流表的分压作用大，被测电阻是小电阻，应该用外接法测量.（这里所说的变化是指相对变化，即ΔI/I和ΔU/U）.（二）、滑动变阻器的限流接法和分压接法1.两种接法的对比限流接法分压接法对比说明两种接法电路图串并联关系不同负载上电压调节范围（忽略电源内阻）分压电路调节范围大图8-3-1负载上电流调节范围（忽略电源内阻）分压电路调节范围大闭合开关S前滑动触头的位置b端a端都是为了保护负载2.限流电路、分压电路的选择原则:如果滑动变阻器的额定电流足够用，在下列三种情况下必须采用分压接法：1）负载的电压或电流要求从零开始连续可调；2）当负载的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.这种接法线性关系越好，电表的变化越平稳均匀，越便于观察和操作.3）若采用限流接法，负载的实际电压（或电流）的最小值仍超过负载的额定值时，只能采用分压接法.在安全（够大，仪表不超量程，用电器上的电流、电压不超额定值，电源不过载）、有效（调节范围够用）的前提下，若，原则上两种电路均可采用，但考虑省电、电路结构简单，可优先采用限流接法；而若，则只能采用分压接法.例题1如图8-3-2,为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下:A.待测电阻Rx(约100Ω);B.直流毫安表(量程0～10mA，内阻约50Ω);C.直流电压表(量程0～3V，内阻约为5KΩ);D.直流电源(输出电压4V，内阻可不计);E.滑动变阻器(阻值范围0～10Ω，允许最大电流1A);F.开关一个，导线若干条.根据器材的规格和实验要求，在方框中画出实验的电路图，并在本题的实物图上连线.题型一：电阻测量电路的选取1.伏安法测电阻的电路选择①阻值比较法：先将待测电阻的估计值与电压表、电流表的内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．②临界值计算法：Rx＜时，用电流表外接法．Rx＞时，用电流表内接法．③实验试探法：按右图接好电路，让电压表接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．2．本章两个测电阻实验的测量电路的选取本章实验《测定金属丝的电阻率》和《描绘小灯泡的伏安特性曲线》中由于所测金属丝和小灯泡的电阻都较小，故都采用了电流表的外接法．题型二：控制电路的选取滑动变阻器的限流接法与分压接法的选择方法1．下列三种情况必须选用分压式接法①要求回路中某部分电路电流或电压实现从零开始可连续调节时(如：测定导体的伏安特性、校对改装后的电表等电路)，即大范围内测量时，必须采用分压接法．②当用电器的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大(或要求测量多组数据)时，必须采用分压接法．因为按图(b)连接时，因RL≫R0＞Rap，所以RL与Rap的并联值R并≈Rap，而整个电路的总阻约为R0，那么RL两端电压UL＝IR并＝·Rap，显然UL∝Rap，且Rap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作．③若采用限流接法，电路中实际电压(或电流)的最小值仍超过RL的额定值时，只能采用分压接法．2．...
