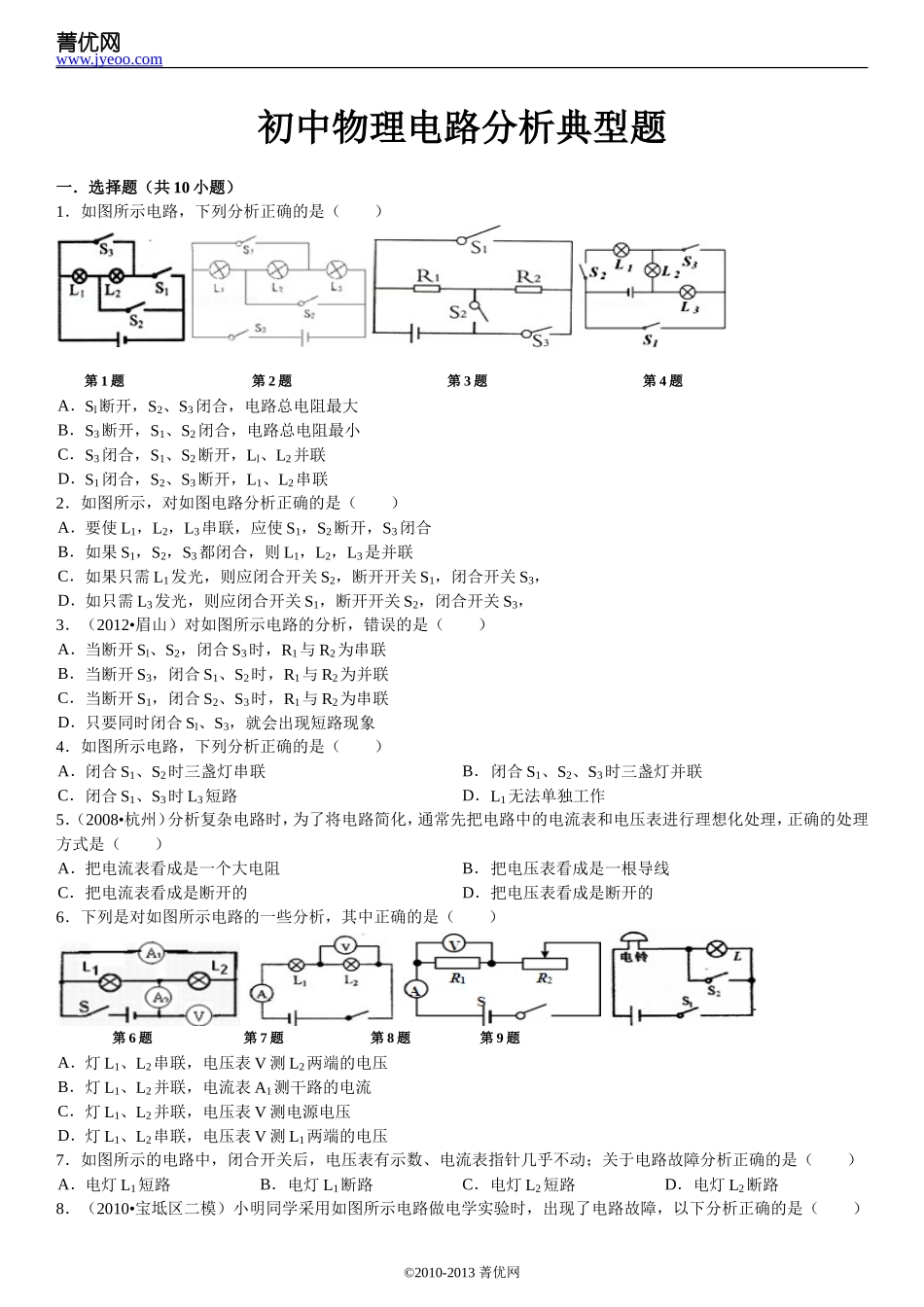

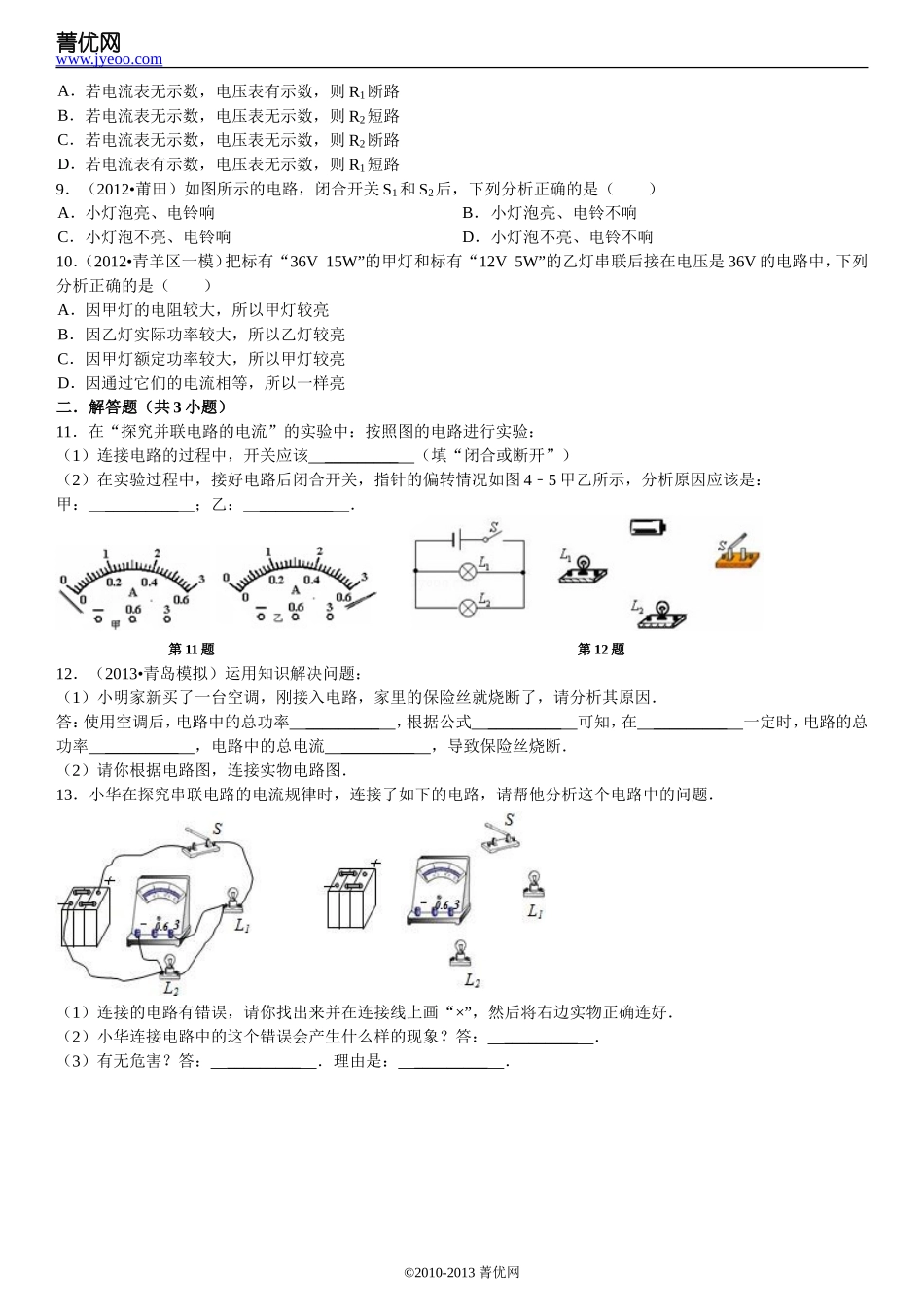

初中物理电路分析典型题菁优网www.jyeoo.com初中物理电路分析典型题一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）第1题第2题第3题第4题A．Sl断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，Ll、L2并联D．S1闭合，S2、S3断开，L1、L2串联2．如图所示，对如图电路分析正确的是（）A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合B．如果S1，S2，S3都闭合，则L1，L2，L3是并联C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，3．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开Sl、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合Sl、S3，就会出现短路现象4．如图所示电路，下列分析正确的是（）A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联C．闭合S1、S3时L3短路D．L1无法单独工作5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6．下列是对如图所示电路的一些分析，其中正确的是（）第6题第7题第8题第9题A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）©2010-2013菁优网菁优网www.jyeoo.comA．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响10．（2012•青羊区一模）把标有“36V15W”的甲灯和标有“12V5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________（填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图45﹣甲乙所示，分析原因应该是：甲：_________；乙：_________．第11题第12题12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________，根据公式_________可知，在_________一定时，电路的总功率_________，电路中的总电流_________，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________．（3）有无危害？答：_________．理由是：_________．©2010-2013菁优网菁优网www.jyeoo.com初中物理电路分析典型题参考答案与试题解析一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）A．Sl断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，Ll、L2并联D．S1闭合，S2、S3断开，L1、L2串联考点：串联电路和并联电路的辨别；电阻的串联；电阻的并联．1090371专题...
