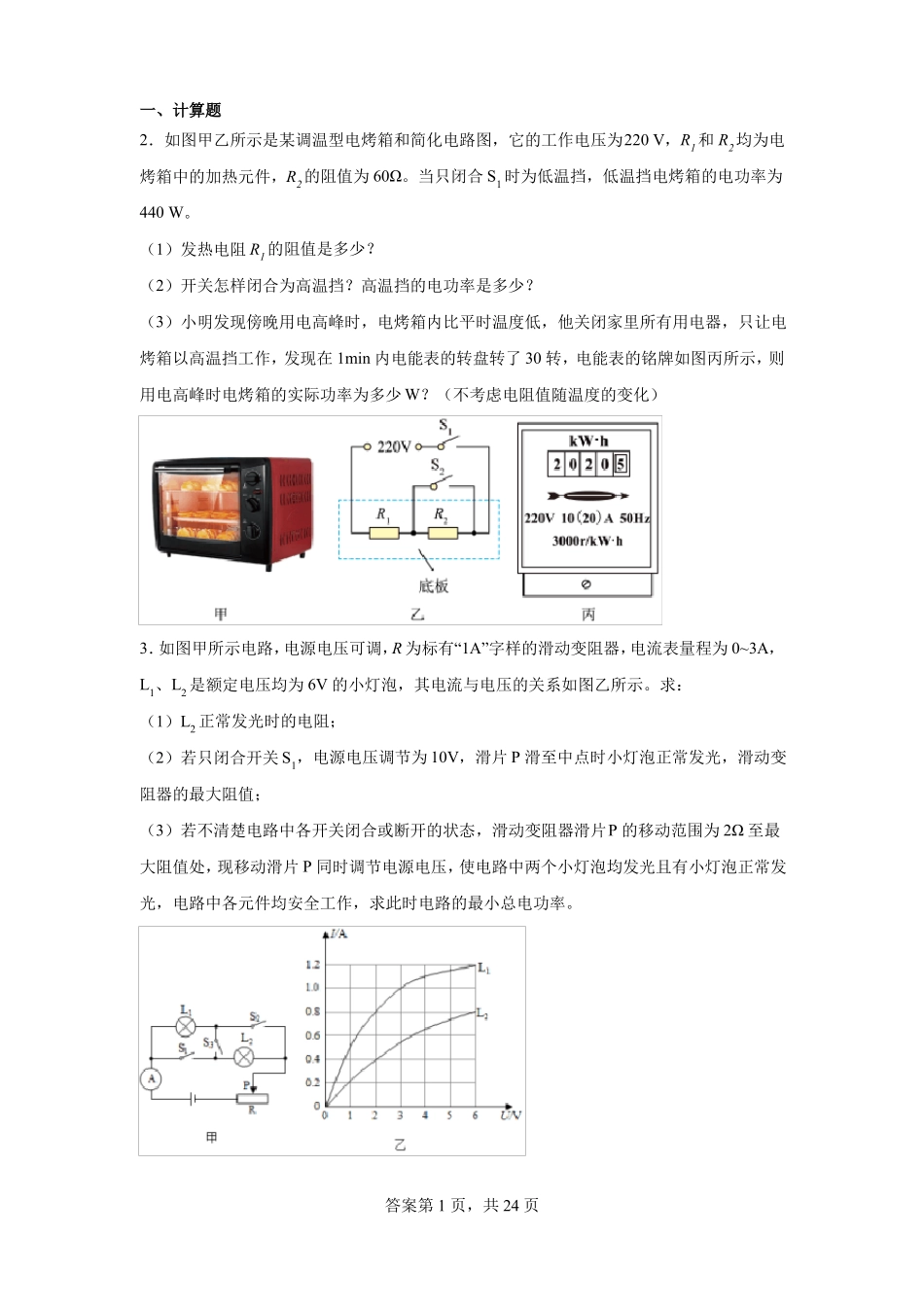

一、计算题2．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）3．R为标有“1A”字样的滑动变阻器，如图甲所示电路，电源电压可调，电流表量程为0~3A，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：（1）L2正常发光时的电阻；（2）若只闭合开关S1，电源电压调节为10V，滑片P滑至中点时小灯泡正常发光，滑动变阻器的最大阻值；（3）若不清楚电路中各开关闭合或断开的状态，滑动变阻器滑片P的移动范围为2Ω至最大阻值处，现移动滑片P同时调节电源电压，使电路中两个小灯泡均发光且有小灯泡正常发光，电路中各元件均安全工作，求此时电路的最小总电功率。答案第1页，共24页4．某同学在家中测量家用电器是否以额定的电压工作。他首先查看自己家的电能表如图所示，表上标有“3600r/(kWh)”字样；随后他关闭了家中所有用电器，只让一个标有“220V；1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘1分钟转过60圈。假设电水壶的电阻保持不变，求：（1）电水壶正常工作0.1h所消耗的电能；（2）根据电表的转动数据计算此时电水壶工作时的实际电功率；（3）该同学家的实际电压。5．《成都市低碳城市建设2019年度计划》中提出，我市将完善城市绿色交通体系，新增110辆氢燃料电池公交车。氢燃料具有清洁无污染、效率高等优点，被认为是21世纪最理想的能源，[c水=4.2×103J/(kg•℃)；q氢=1.4×108J/kg]求：（1）质量为0.3kg的氢燃料完全燃烧放出的热量；（2）若这些热量全部被质量为200kg，温度为10℃的水吸收，求水升高的温度。6．c水=4.2×103J/有一个电热水壶，铭牌如表所示，不计热量的散失，不考虑温度对电阻的影响，（kg·℃）。求:（1）将质量为1kg、温度为20℃的一壶冷水加热到100℃，水吸收的热量是多少？（2）若壶体吸收的热量是水吸收热量的10%，电热水壶至少正常工作多长时间才能把这壶水加热到100℃？（3）若在用电高峰期，实际电压只有198V，要把同样的这壶水加热到100℃，至少需要多长时间？电热水壶型号：91400电压：220V频率：50Hz功率：1000W最大水量：1kg答案第2页，共24页7．如图所示，薄壁圆柱形容器与水平桌面的接触面积为100cm2。将一个质量200g、体积为1400cm3的实心长方体物块A用细线吊着，然后将其体积的浸入容器内的水中。以上操作4过程中，容器内的水没有溢出。已知ρ水=1.0×103kg/m3，求：（1）长方体物块A受到的浮力；（2）细线对长方体物块A的拉力；（3）剪断细线，长方体物块A在容器中静止时，容器底部受到水的压强的增加量。8．在图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S，电流表示数为0.2安。求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数。9．某一次使用天然气热水器洗澡，洗澡前天然气表的示数为808.909m3，洗完澡后天然气表的示数为809.009m3。已知热水器进水管中水的温度为26℃，热水器的出水温度为46℃，天然气的热值q天=3.2×107J/m3，水的比热容c=4.2×103J/（kg·℃）。（1）求本次洗澡的用气量是多少m3?这些天然气完全燃烧放出多少热量?（2）若热水器的热效率为75%，求本次洗澡用了多少千克的热水?【保留一位小数】（3）若想节约每次洗澡的用气量，你有什么可行的措施?列举1条合理的措施。10．在图所示的电路中，电源电压为6伏，电阻R1为5欧。电流表的规格如图（b）所示，变阻器R2标有“100欧，2安”字样。闭合开关S时，电流表A1的示数为2安，求：答案第3页，共24页（1）通过R1的电流I1。（2）滑动变...
