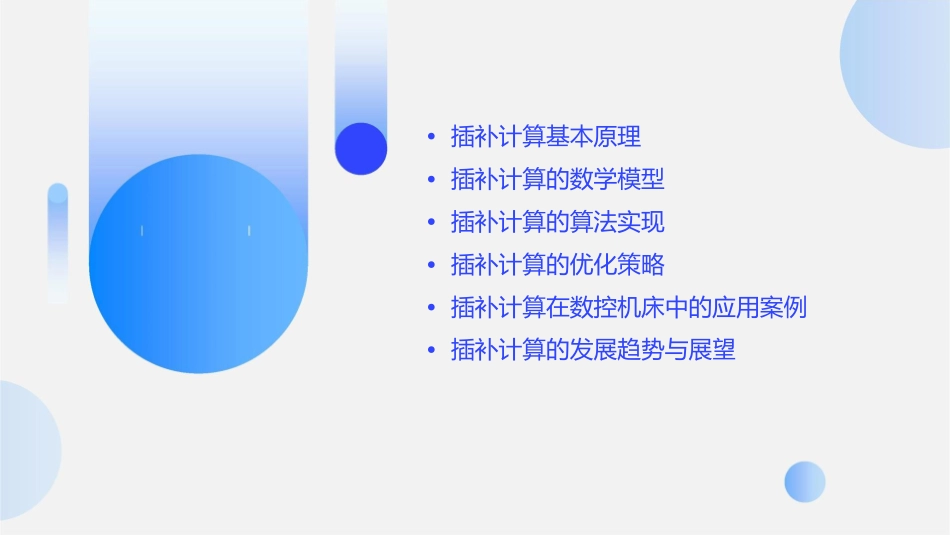

数控机床插件•插补计算基本原理•插补计算的数学模型•插补计算的算法实现•插补计算的优化策略•插补计算在数控机床中的应用案例•插补计算的发展趋势与展望插补定义与意义插补定义插补是指在数控机床加工过程中，根据加工需求，将多个坐标轴的位移进行精确控制，使加工工具能够在连续轨迹上进行移动。插补意义插补计算是数控机床加工的核心技术之一，它使得数控机床能够实现复杂形状的精确加工，提高加工效率和精度。插补计算的种类010203直线插补圆弧插补多轴插补直线插补是指控制加工工具在两点之间进行线性移动。它适用于加工直线或斜线。圆弧插补是指控制加工工具在两点之间进行圆弧移动。它适用于加工圆弧、椭圆等曲线形状。多轴插补是指控制多个坐标轴同时进行位移控制，以实现复杂形状的加工。插补计算的方法脉冲当量法脉冲当量法是一种通过控制脉冲数量来控制位移的方法。它需要精确控制每个脉冲的位移量以确保加工精度。直接采样法直接采样法是一种通过对加工路径上的点进行采样，然后对采样点进行插补计算的方法。它适用于复杂形状的加工，但需要较大的计算量。参数曲线法参数曲线法是一种通过将加工路径表示为参数曲线，然后对参数曲线进行插补计算的方法。它适用于加工具有参数关系的形状，如螺旋线、摆线等。参数曲线拟合参数曲线曲线拟合多项式拟合使用参数方程描述的曲线，如正弦曲线、余弦曲线等。通过选取合适的参数，使得参数曲线与实际数据点尽可能接近。利用多项式逼近的方法进行曲线拟合，常用的方法有最小二乘法等。坐标系转换坐标系转换将工件坐标系下的加工点转换为机床坐标系下的机器运动轨迹。坐标系机床坐标系、工件坐标系、机器坐标系等。齐次坐标变换通过齐次坐标变换实现不同坐标系间的坐标转换。插补函数实现插补函数用于描述两个加工点之间运动的插补函数，如直线插补、圆弧插补等。插补算法实现插补函数的算法，如脉冲增量法、数据采样法等。插补计算根据加工需求，计算出两个加工点之间的插补数据，生成机器运动轨迹。基于硬件实现的算法数字信号处理器（DSP）插补算法010203使用专门的数字信号处理器进行插补计算，具有高效、实时性好的优点，常用于实时控制系统中。可编程逻辑器件（PLD）插补算法利用可编程逻辑器件实现插补计算，具有并行处理能力和灵活性，适用于复杂插补计算。专用集成电路（ASIC）插补算法利用专用集成电路进行插补计算，具有高速度、低功耗等优点，适用于大规模的实时插补计算。基于软件实现的算法直线插补算法01通过在两点之间进行线性插补，实现直线段的插补计算。圆弧插补算法0203通过在两点之间进行圆弧插补，实现圆弧段的插补计算。多轴联动插补算法将多个轴的插补计算结合起来，实现多轴联动的插补计算，常用于数控机床的加工过程中。基于两者的结合实现的算法硬件与软件的协同插补算法01结合基于硬件实现的算法和基于软件实现的算法的优点，实现更高效、更实时的插补计算。通用微处理器（GMP）与DSP的结合算法0203利用通用微处理器进行常规计算，而利用DSP进行实时插补计算，以提高整体运算效率。FPGA与GMP的结合算法利用FPGA实现并行处理和实时控制，同时利用GMP进行复杂的数学计算，以提高整体性能。减少计算量的优化策略路径规划在插补计算前，对路径进行规划和优化，减少不必要的计算量。使用查找表将常用的计算结果存储在内存中，通过查表的方式快速获取计算结果，避免重复计算。简化插补算法选择合适的插补算法，尽量减少计算量。例如，采用直线插补而非样条插补。提高精度的优化策略使用高精度算法选择适合的插补算法，如采用高精度插补算法，提高计算精度。细分路径将路径细分成更小的段，提高每个插补点的精度。误差补偿对插补计算结果进行误差补偿，以减小计算误差对精度的影响。实时性的优化策略并行计算利用多核CPU并行计算，提高计算速度。使用硬件加速优化算法实现使用GPU等硬件加速插补计算，提高实时性。优化算法实现，减少不必要的计算步骤，提高计算效率。CNC机床的插补计算实现插补算法1CNC机床通常采用多种插补算法，如直线插补和圆弧插补。这些算法用于控制刀具在空间中的运动轨迹。控制...
