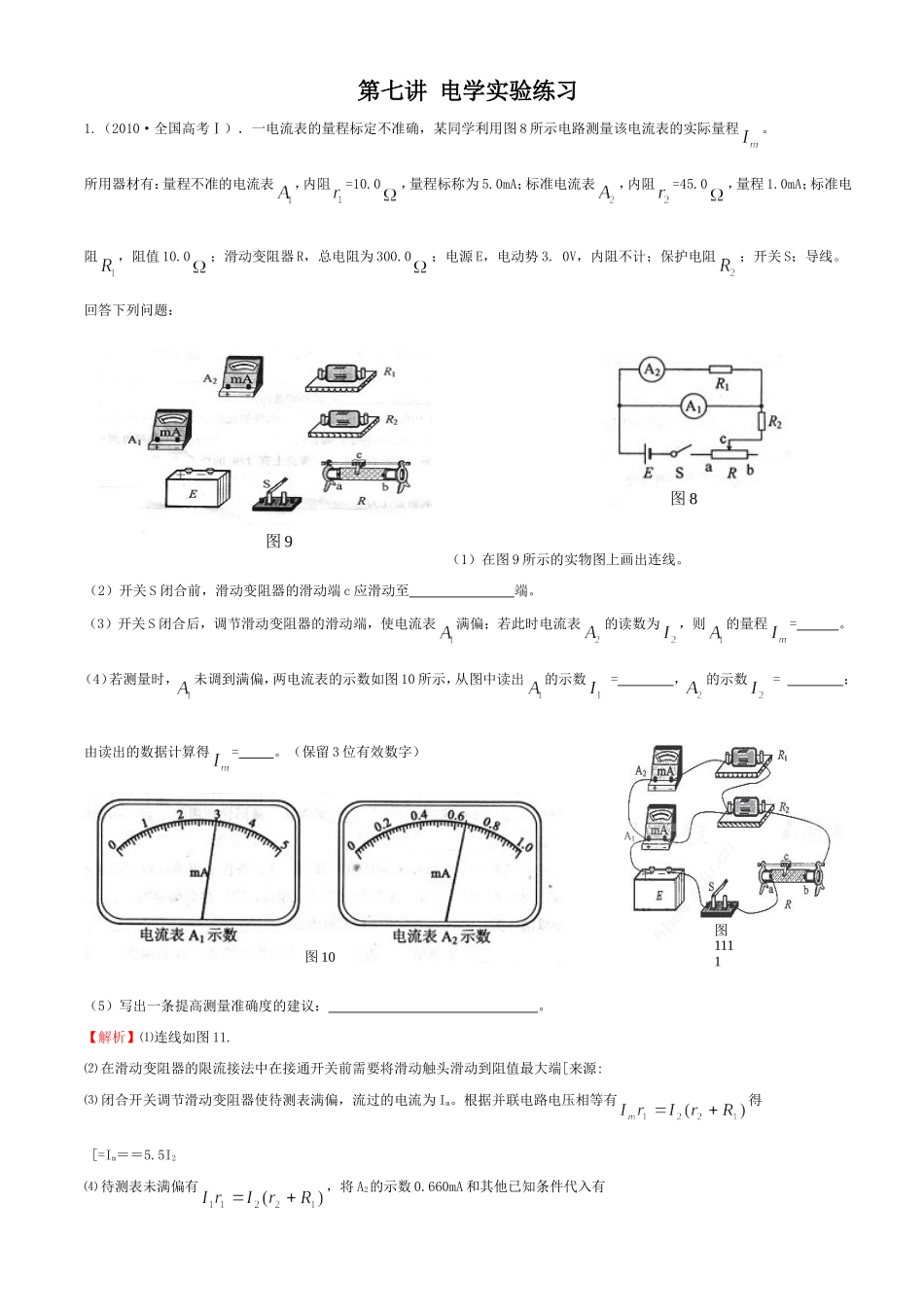

第七讲电学实验练习1.（2010·全国高考Ⅰ）．一电流表的量程标定不准确，某同学利用图8所示电路测量该电流表的实际量程。所用器材有：量程不准的电流表，内阻=10.0，量程标称为5.0mA；标准电流表，内阻=45.0，量程1.0mA；标准电阻，阻值10.0；滑动变阻器R，总电阻为300.0；电源E，电动势3.0V，内阻不计；保护电阻；开关S；导线。回答下列问题：（1）在图9所示的实物图上画出连线。（2）开关S闭合前，滑动变阻器的滑动端c应滑动至端。（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的读数为，则的量程=。（4）若测量时，未调到满偏，两电流表的示数如图10所示，从图中读出的示数=，的示数=；由读出的数据计算得=。（保留3位有效数字）（5）写出一条提高测量准确度的建议：。【解析】⑴连线如图11.⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端[来源:⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im。根据并联电路电压相等有得[=Im＝＝5.5I2⑷待测表未满偏有，将A2的示数0.660mA和其他已知条件代入有图10图9图8图1111mA但图中A1的示数3.00mA量程为5.0mA，根据电流表的刻度是均匀的，由=,则准确量程为6.05mA(5)提高做实验准确度的方法中学阶段一般都是采取多次测量取平均值的办法.2.（2010·全国高考Ⅱ）(13分）如图，一热敏电阻RT放在控温容器M内：为毫安表，量程6mA，内阻为数十欧姆；E为直流电源，电动势约为3V，内阻很小；R为电阻箱，最大阻值为999.9Ω；S为开关。已知RT在95℃时的阻值为150Ω，在20℃时的阻值约为550Ω。现要求在降温过程中测量在95℃～20℃之间的多个温度下RT的阻值。（1）在图中画出连线，完成实验原理电路图（2）完成下列实验步骤中的填空①依照实验原理电路图连线②调节控温容器M内的温度，使得RT温度为95℃将电阻箱调到适当的初值，以保证仪器安全闭合开关。调节电阻箱，记录电流表的示数I0，并记录。③将RT的温度降为T1（20℃＜T1＜95℃）；调节电阻箱，使得电流表的读数,记录。④温度为T1时热敏电阻的电阻值RT1=。⑦逐步降低T1的数值，直至20℃为止；在每一温度下重复步骤⑤⑥【解析】（1）根据所给器材，测量在不同温度下RT的阻值，只能将电阻箱、热敏电阻、毫安表与电源串联形成测量电路。（2）依照实验原理电路图连线；调节控温容器M内的温度，使得RT温度为95℃，RT阻值为150Ω，根据欧姆定律有：；将电阻箱调到适当的初值，以保证仪器安全；闭合开关。调节电阻箱，记录电流表的示数I0，并记录电阻箱的读数；将RT的温度降为T1（20℃＜T1＜95℃）；调节电阻箱，使得电流表的读数仍为,记录电阻箱的读数为，根据欧姆定律：；则，解得答案:（1）实验原理电路图如图所示。（2）④电阻箱的读数⑤仍为电阻箱的读数为⑥3.（2010.重庆高考）（2）在探究小灯泡的伏安特性实验中，所用器材有：灯泡，量程恰当的电流表A和电压表，直流电源E、滑动变阻器、电键等，要求灯泡两端电压从0V开始变化。①实验中滑动变阻器应采用______接法（“分压”或“限流”）②某同学已连接如题22图2所示的电路，在连接最后一根导线的c端到直流电源正极之前，请指出其中仅有的2个不当之处，并说明如何改正A：_______________B:_________________③电路连接正确后，分别测得两只灯泡和的伏安特性曲线如题22图3中Ⅰ和Ⅱ所示，然后将灯泡、与电池组（电动势和内阻均恒定）连成题22图4所示电路。多次测量后得到通过和的电流平均值分别为0.30A和0.60A.A.在题22图3中画出电池组路端电压U和电流I的关系曲线。B.由该曲线可知电池组的电动势为_________V,内阻为___________Ω(取2位有效数字)【解析】①探究小灯泡的伏安特性曲线要求电压从0到额定电压变化，所以滑动变阻器必须采用分压接法。②在连接线路时必须将每个开关断开，而图中是闭合的这是第一个错误。连好线路后在闭合开关前需要将限流滑动变阻器调到阻值最大，将分压滑动变阻器调到输出为0端，在图中是b端，以保护电源和电表。③描绘电源的伏安特性曲线要求外电阻变化测定对应的多组路端电压和电流，本实验中用两个小灯泡来改变外电阻获得两组电流值，然后在小灯泡的伏安特...
