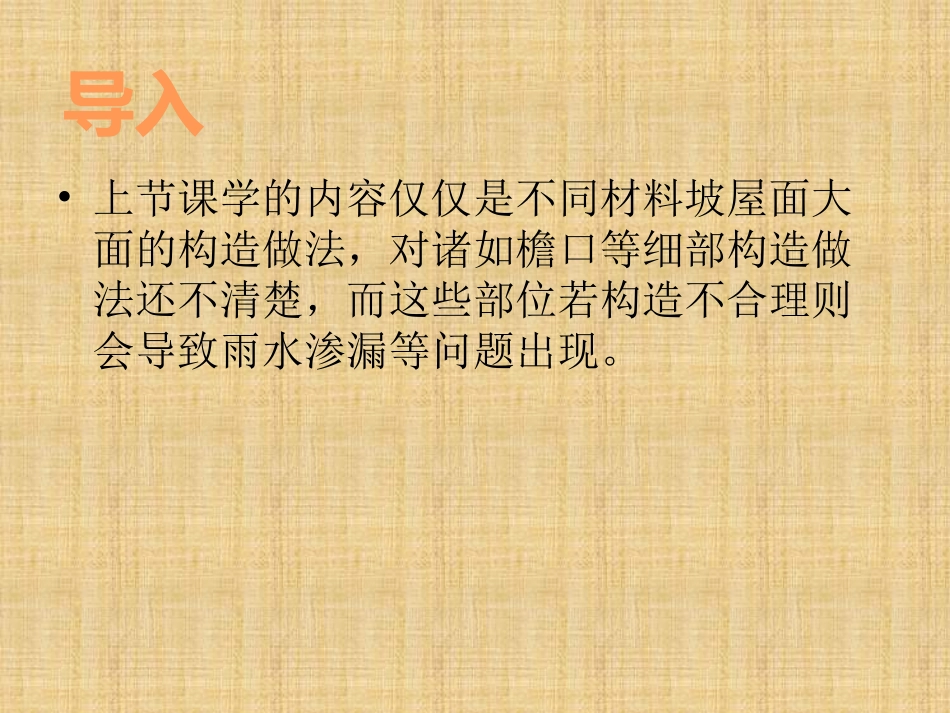

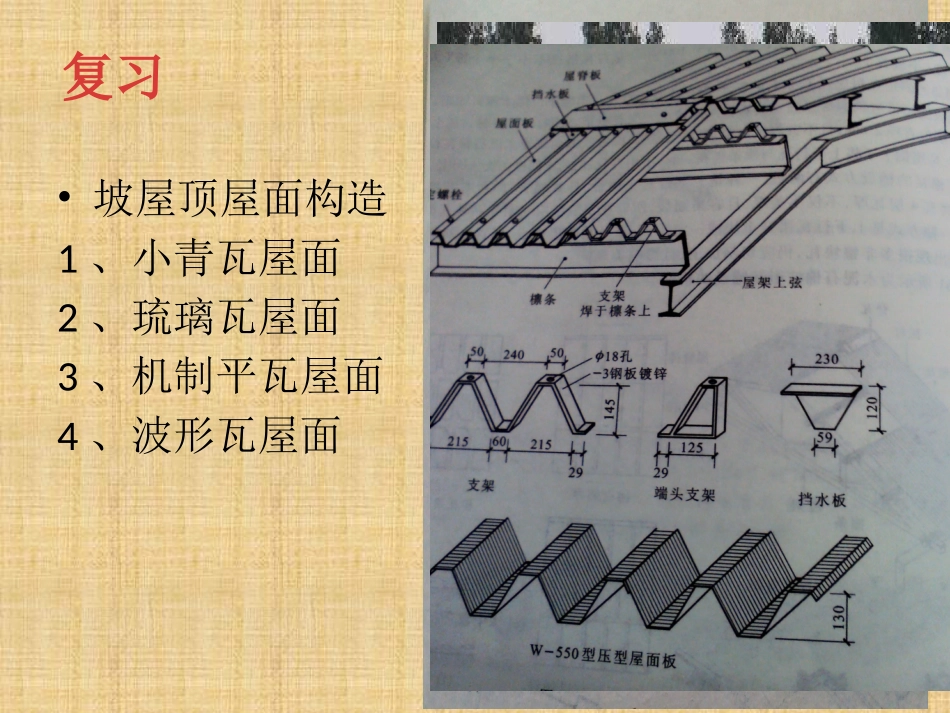

《建筑构造》复习•坡屋顶屋面构造1、小青瓦屋面2、琉璃瓦屋面3、机制平瓦屋面4、波形瓦屋面•上节课学的内容仅仅是不同材料坡屋面大面的构造做法，对诸如檐口等细部构造做法还不清楚，而这些部位若构造不合理则会导致雨水渗漏等问题出现。导入新课题第6章屋顶第3节坡屋顶三、坡屋顶屋面细部构造三、坡屋顶屋面的细部构造•1、檐口•据排水形式分成两大类型•1）自由落水挑檐•构造要点•檐口挑出不宜小于，目的是•构造形式图6－61平瓦屋面的细部构造防雨水淋湿墙面400mm自由落水檐口构造形式图6－61砖挑檐挑椽挑檐挑梁挑檐挑板挑檐钢筋砼屋面板挑檐(e)2）有组织排水，即檐口就有外檐沟和内檐沟。分为外排水和内排水两种外檐沟排水挑檐内檐沟排水檐口6-62•檐沟的净宽为，净高。•檐沟底部应，在最低处预留孔洞，用以安装雨水斗和雨水管。•若内檐沟位于房间上方，必须在檐沟底•女儿墙处的檐沟应做，泛水顶距沟底最面最低处垂直距离不小于250mm。•在平屋顶上再加做坡屋顶可以400~500mm400mm左右找不小于1%的坡设保温隔热层泛水提高防水性能和保温隔热性能檐口构造要点钢筋砼梁板结构坡屋面内排水、外排水檐口构造形式2、山墙：按屋顶形式有硬山和悬山两种做法。•硬山：是将山墙高出屋面的构造做法。•分平硬山和高硬山两种做法。•平硬山是指，屋面瓦铺到山墙顶，并在此处屋面瓦的端头用一皮单砖或用水泥砂浆抹压瓦线。山墙顶与屋面基本上齐平•高硬山是指，顶部外挑砖或作砼压顶，抹防水砂浆，此处泛水用。•高硬山的泛水高度应不小250mm,但总高不宜超过500mm,以利防震。若有特殊要求的高硬山超过500mm，应采取加固措。山墙砌出屋面形成女儿墙水泥石灰麻刀砂浆、小青瓦或镀锌铁皮构造。6－65250250•悬山：是将屋面挑出山墙的构造做法。常用檩条挑出山墙，用封檐板封住，沿挑檐边的一行瓦，用水泥砂浆抹出披水线，进行封固。•四坡顶：屋顶呈四个坡向，造型美观，但构造复杂。3、斜脊、斜天沟坡屋顶两斜屋面相交形成的阳角叫斜脊，阴角叫斜天沟。斜脊是分水埂，只需用灰浆卧砌脊瓦。斜天沟一般用制成，镀锌铁皮两边包钉在木条上；木条高度要使瓦片搁上后与其他瓦片平行，天沟镀锌铁皮两边应被屋面瓦压过至少。也可用弧形瓦或缸瓦作斜天沟，搭接处要用麻刀灰卧牢。150mm镀锌铁皮4、烟囟出屋面处构造烟囟穿过屋面时，应与木屋架、木檩条和木望板保持一定距离，目的是。防火据防火规范规定，距烟囱外壁50mm范围内不得有易燃材料，应用砂浆、砖、铁皮与木结构相连。课堂练习1、檐口挑出不宜小于_______,目的是_____________2、坡屋顶檐口一般有________和________两种构造形式。3、檐沟的净宽为_______,净高_________。4、平硬山是指____________________________。5、高硬山处泛水常用___________________________________材料做。6、坡屋顶两斜屋面相交形成的阳角叫__________，阴角叫________。7、据防火规范规定，距烟囱外壁______范围内不得有易燃材料，应用____、_____、______与木结构相连。课堂小结本节课我们学习了坡屋面的4个细部构造，分别是檐口、山墙与屋面交接处、斜脊、斜天沟、烟囱出屋面处。对这些细部的位置、构造形式、构造要点作了重点学习，构造上关键是要解好什么问题？课后作业1、据课本图6－64、66绘出山墙檐口的细部构造剖面图、烟囱出坡屋面处的细部构造详图。2、完成下发的练习题一张谢谢再见
