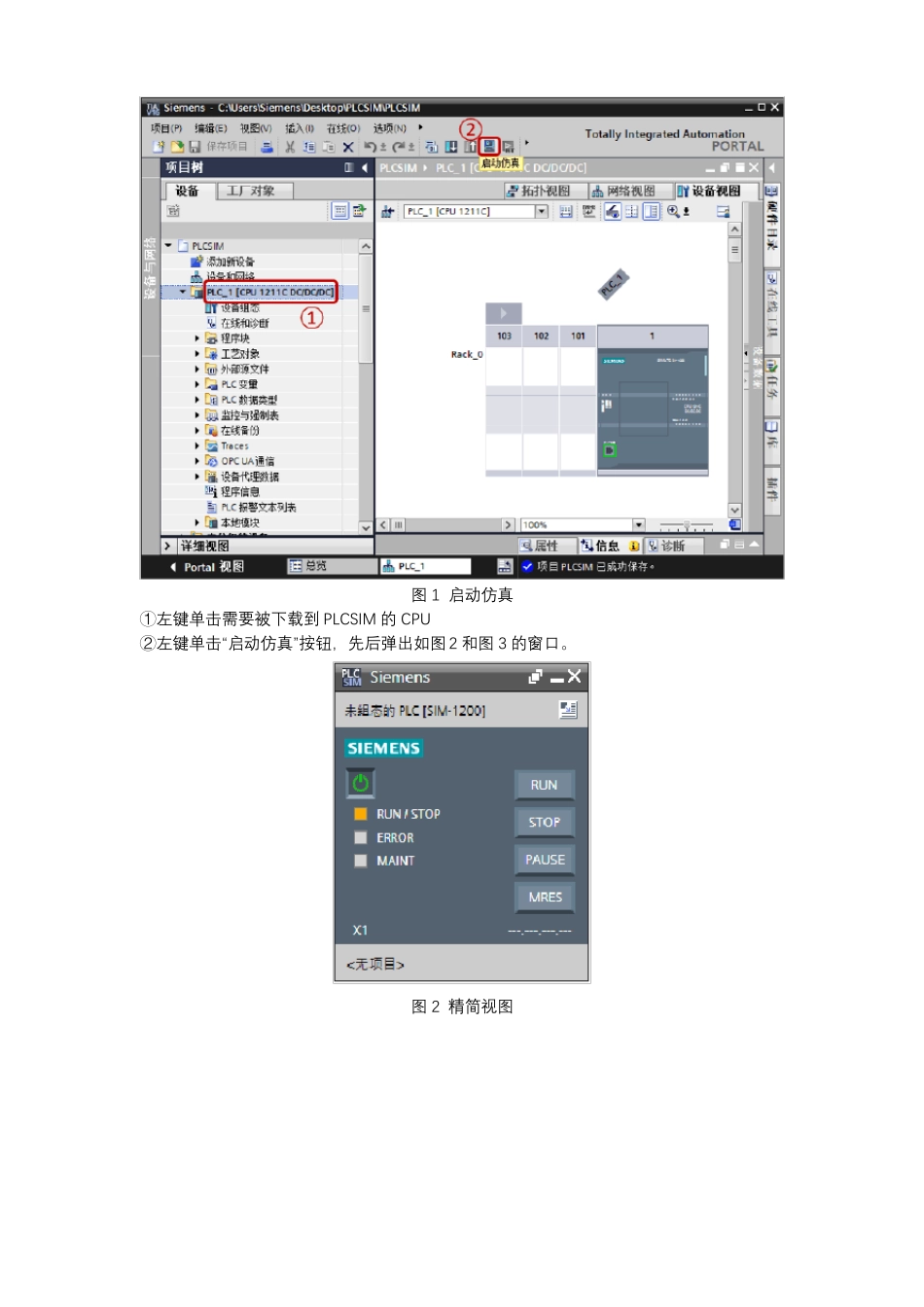

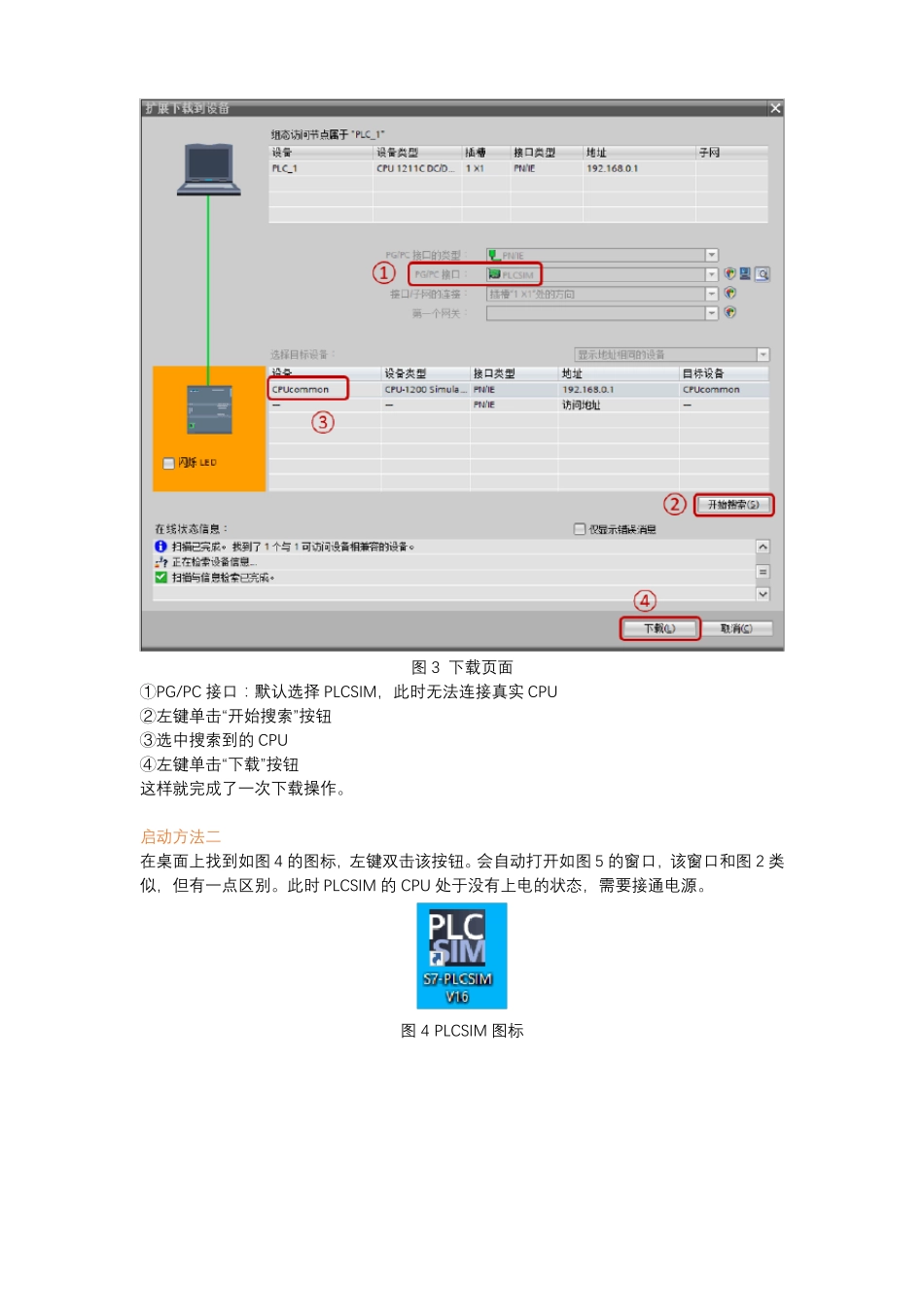

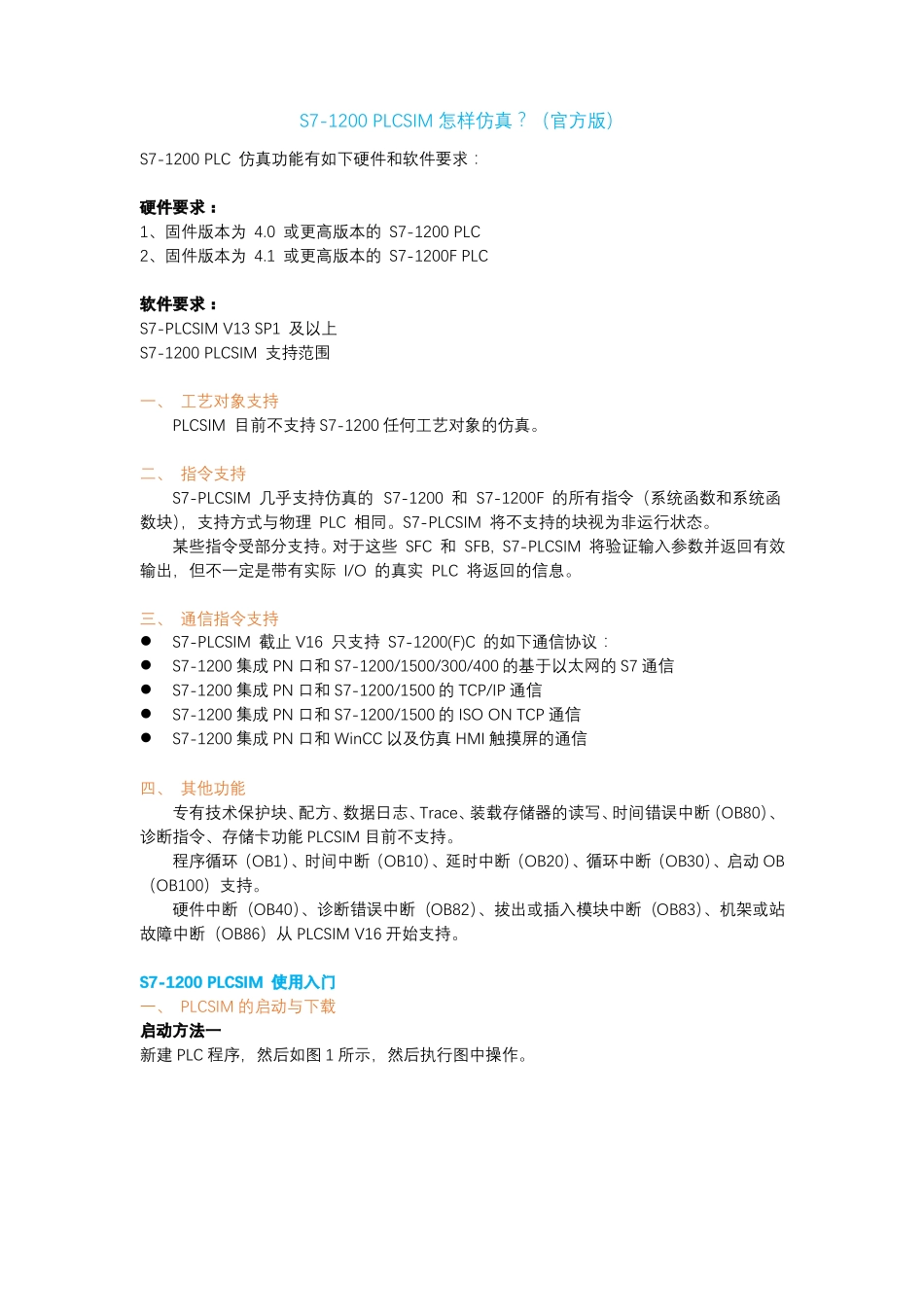

S7-1200PLCSIM怎样仿真？（官方版）S7-1200PLC仿真功能有如下硬件和软件要求：硬件要求：1、固件版本为4.0或更高版本的S7-1200PLC2、固件版本为4.1或更高版本的S7-1200FPLC软件要求：S7-PLCSIMV13SP1及以上S7-1200PLCSIM支持范围一、工艺对象支持PLCSIM目前不支持S7-1200任何工艺对象的仿真。二、指令支持S7-PLCSIM几乎支持仿真的S7-1200和S7-1200F的所有指令（系统函数和系统函数块），支持方式与物理PLC相同。S7-PLCSIM将不支持的块视为非运行状态。某些指令受部分支持。对于这些SFC和SFB，S7-PLCSIM将验证输入参数并返回有效输出，但不一定是带有实际I/O的真实PLC将返回的信息。三、通信指令支持S7-PLCSIM截止V16只支持S7-1200(F)C的如下通信协议：S7-1200集成PN口和S7-1200/1500/300/400的基于以太网的S7通信S7-1200集成PN口和S7-1200/1500的TCP/IP通信S7-1200集成PN口和S7-1200/1500的ISOONTCP通信S7-1200集成PN口和WinCC以及仿真HMI触摸屏的通信四、其他功能专有技术保护块、配方、数据日志、Trace、装载存储器的读写、时间错误中断（OB80）、诊断指令、存储卡功能PLCSIM目前不支持。程序循环（OB1）、时间中断（OB10）、延时中断（OB20）、循环中断（OB30）、启动OB（OB100）支持。硬件中断（OB40）、诊断错误中断（OB82）、拔出或插入模块中断（OB83）、机架或站故障中断（OB86）从PLCSIMV16开始支持。S7-1200PLCSIM使用入门一、PLCSIM的启动与下载启动方法一新建PLC程序，然后如图1所示，然后执行图中操作。图1启动仿真①左键单击需要被下载到PLCSIM的CPU②左键单击“启动仿真”按钮，先后弹出如图2和图3的窗口。图2精简视图图3下载页面①PG/PC接口：默认选择PLCSIM，此时无法连接真实CPU②左键单击“开始搜索”按钮③选中搜索到的CPU④左键单击“下载”按钮这样就完成了一次下载操作。启动方法二在桌面上找到如图4的图标，左键双击该按钮。会自动打开如图5的窗口，该窗口和图2类似，但有一点区别。此时PLCSIM的CPU处于没有上电的状态，需要接通电源。图4PLCSIM图标图5未上电仿真界面①左键单击该图标，即接通了PLCSIM的电源，之后，PLCSIM状态即和图2一致。之后正常下载PLC程序，参考图3。下载完成下载完成后，仿真界面如图6所示。图6已下载仿真界面正常监视程序和真实CPU基本一致。说明1.在PLCSIM中只能建立2个实例，也就是说最多同时支持仿真2个S7-1200或者1个S7-1200和1个S7-1500。二、PLCSIM的精简视图与项目视图图6的界面，叫做精简视图，此时，可以正常对PLC进行仿真，启动停止，监视指示灯状态。如果需要使用一些高级功能，例如对I点进行设置，序列功能，事件触发，则需要转至项目视图，如图7所示。图7精简视图与项目视图①在精简视图左键点击该按钮即切换到项目视图②在项目视图中左键点击该新建按钮，会在项目视图中新建仿真文件，产生仿真视图左边的项目树：SIM表格、序列、事件表等③如果希望从项目视图返回精简视图，可以左键点击该按钮说明1.在PLCSIMV13SP1或者PLCSIMV13SP2中，必须切换到项目视图，新建仿真文件，仿真功能才可以使用，PLCSIMV14以后，可以在精简视图、项目视图，新建或者不新建仿真文件，都可以使用仿真功能。2.如果项目视图不新建仿真文件，则使用不了I点进行设置，做序列，事件触发等高级功能，但是可以使用扫描控制、设置仿真界面的语言、查询PLCSIM的帮助文件等。三、PLCSIM项目视图的功能设备视图如图8所示，可以打开PLCSIM项目视图中的设备视图，在这里可以直观的对CPU主机架模块以及PROFIBUSDP/PROFINETIO/AS-i的分布式IO给定DI和AI点，显示DQ以及AQ结果。每次只能显示一个模块的所有IO。图8PLCSIM的设备视图①左边项目树，展开PLC，双击“设备组态”，打开右边的设备视图②在这里选择机架，默认是PLC主机架③在这里选择需要查看或修改的IO模块④在DI/AI给定设置值⑤DQ/AQ显示运算结果SIM表格如图9所示，可以打开PLCSIM项目视图的SIM表格，在这里可以对PLC的全局变量进行修改监视，与PLC的监控表不同的是，SIM表格不可以监视修改DTL、字符串等复杂数据类型，但是可以对DI、AI进行修改监视，并且还有一些和PLC监控表不同...
