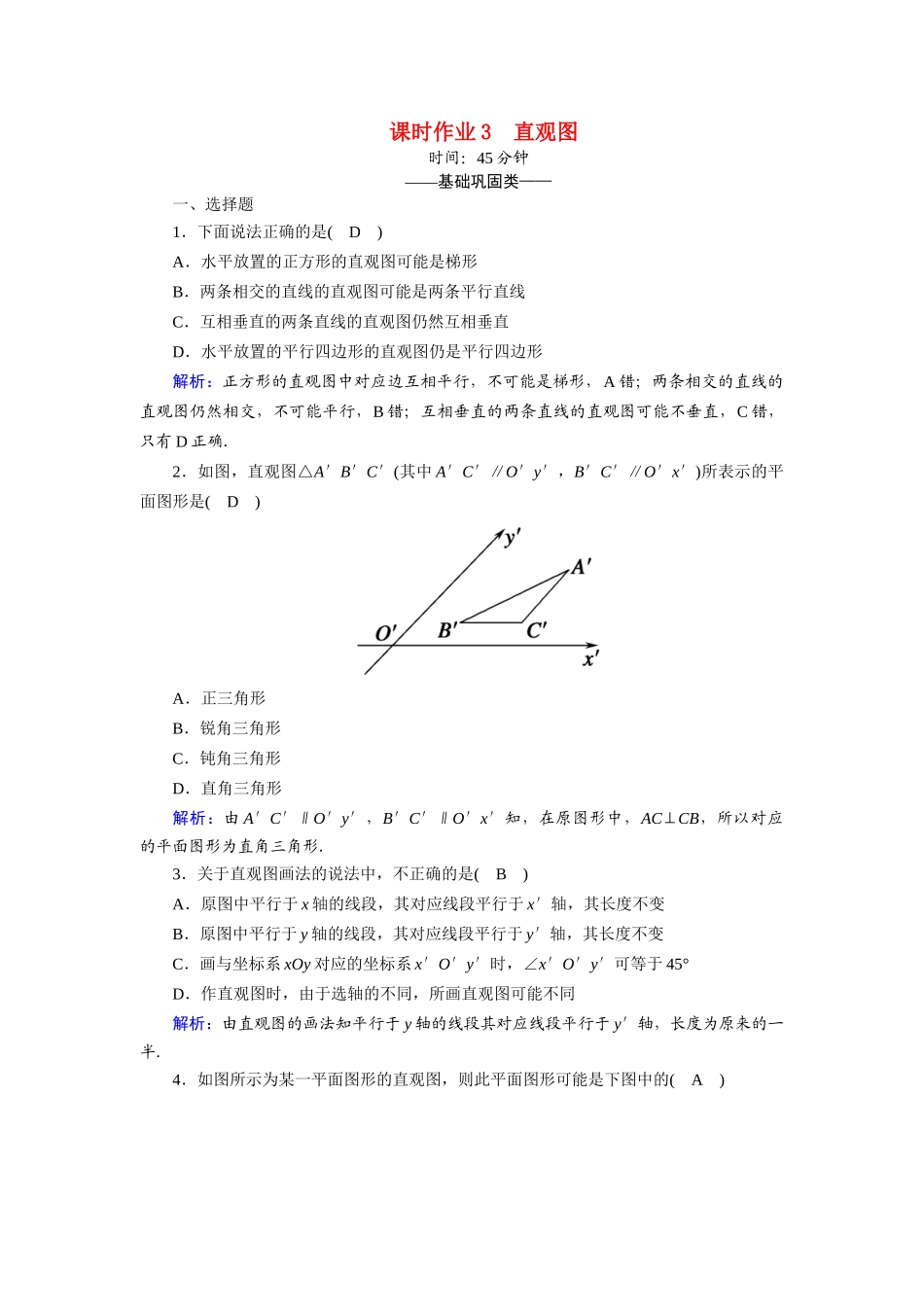

课时作业3直观图时间：45分钟——基础巩固类——一、选择题1．下面说法正确的是(D)A．水平放置的正方形的直观图可能是梯形B．两条相交的直线的直观图可能是两条平行直线C．互相垂直的两条直线的直观图仍然互相垂直D．水平放置的平行四边形的直观图仍是平行四边形解析：正方形的直观图中对应边互相平行，不可能是梯形，A错；两条相交的直线的直观图仍然相交，不可能平行，B错；互相垂直的两条直线的直观图可能不垂直，C错，只有D正确．2．如图，直观图△A′B′C′(其中A′C′∥O′y′，B′C′∥O′x′)所表示的平面图形是(D)A．正三角形B．锐角三角形C．钝角三角形D．直角三角形解析：由A′C′∥O′y′，B′C′∥O′x′知，在原图形中，AC⊥CB，所以对应的平面图形为直角三角形．3．关于直观图画法的说法中，不正确的是(B)A．原图中平行于x轴的线段，其对应线段平行于x′轴，其长度不变B．原图中平行于y轴的线段，其对应线段平行于y′轴，其长度不变C．画与坐标系xOy对应的坐标系x′O′y′时，∠x′O′y′可等于45°D．作直观图时，由于选轴的不同，所画直观图可能不同解析：由直观图的画法知平行于y轴的线段其对应线段平行于y′轴，长度为原来的一半．4．如图所示为某一平面图形的直观图，则此平面图形可能是下图中的(A)解析：由直观图知，原四边形一组对边平行且不相等，为梯形，且梯形两腰不能与底垂直．5．如图所示，△A′O′B′表示水平放置的△AOB的直观图，B′在x′轴上，A′O′和x′轴垂直，且A′O′＝2，则△AOB的边OB上的高为(D)A．2B．4C．2D．4解析：由直观图与原图形中边OB长度不变，得S原图形＝2S直观图，得×OB×h＝2S直观图，得×OB×h＝2××2×O′B′， OB＝O′B′，∴h＝4.6．一个平面四边形的斜二测画法的直观图是一个边长为a的正方形，则原平面四边形的面积等于(D)A.a2B.a2C.a2D．2a2解析：根据斜二测画法画平面图形直观图的规则，可以得出一个平面图形的面积S与它的直观图的面积S′之间的关系是S′＝S，本题中直观图的面积为a2，所以原平面四边形的面积等于＝2a2.7．如图，正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图，则原图形的周长为(B)A．6cmB．8cmC．(2＋3)cmD．(2＋2)cm解析：建立直角坐标系，在x轴上截取OA＝O′A′，在y轴正方向截取OB＝2O′B′，以B为端点作BC∥x轴且BC＝B′C′，连接CO，便可得此直观图对应的原图形(如图所示)，其周长为8cm.8．如图所示，用斜二测画法作△ABC水平放置的直观图形得△A1B1C1，其中A1B1＝B1C1，A1D1是B1C1边上的中线，由图形可知在△ABC中，下列四个结论中正确的是(C)A．AB＝AC＝BCB．AD⊥BCC．AC>AD>AB>BCD．AC>AD>AB＝BC解析：由斜二测画法的规则可知选C.二、填空题9．如图所示为水平放置的△ABO的直观图，由图判断原三角形中AB，BO，BD，OD由小到大的顺序是OD
