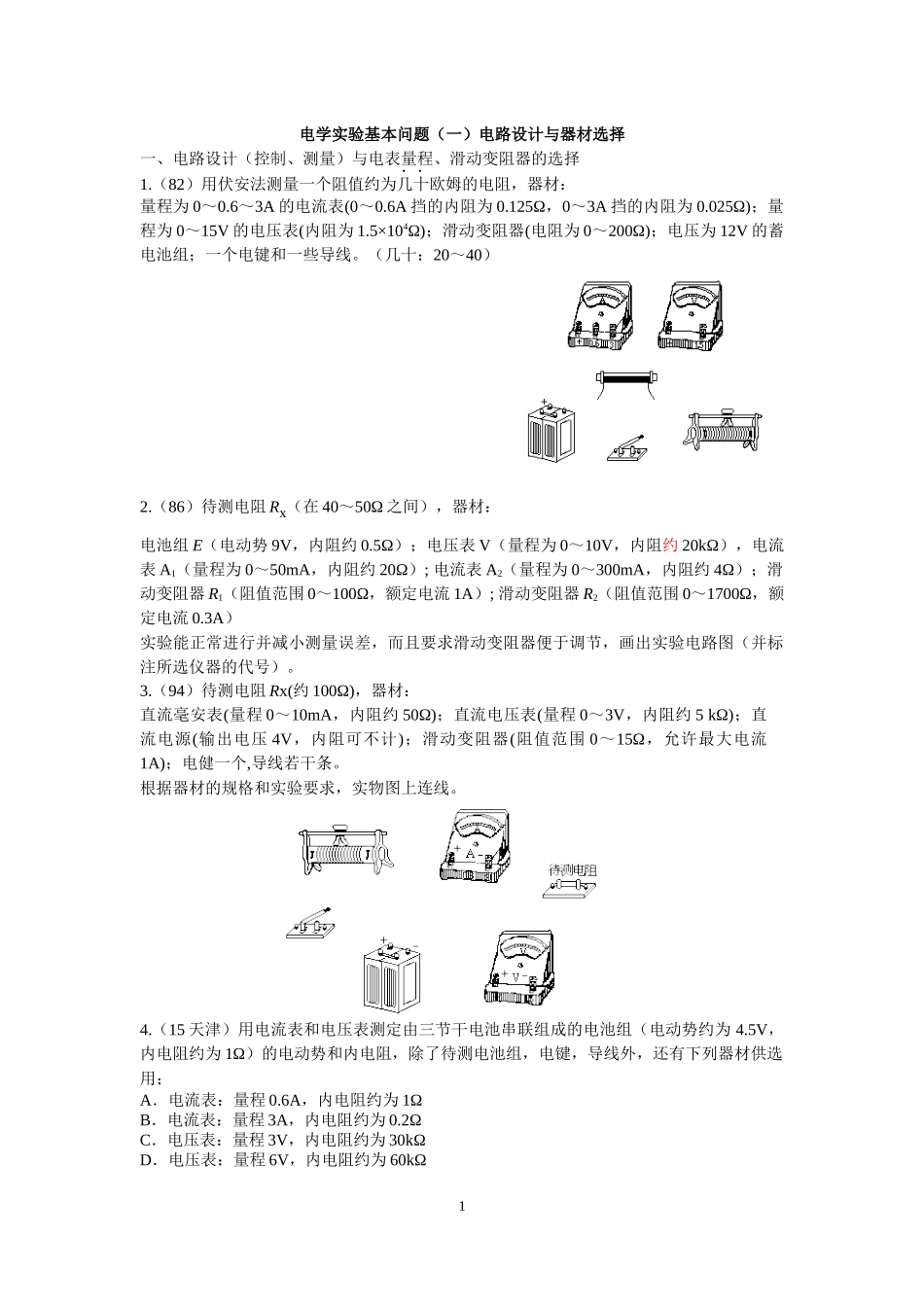

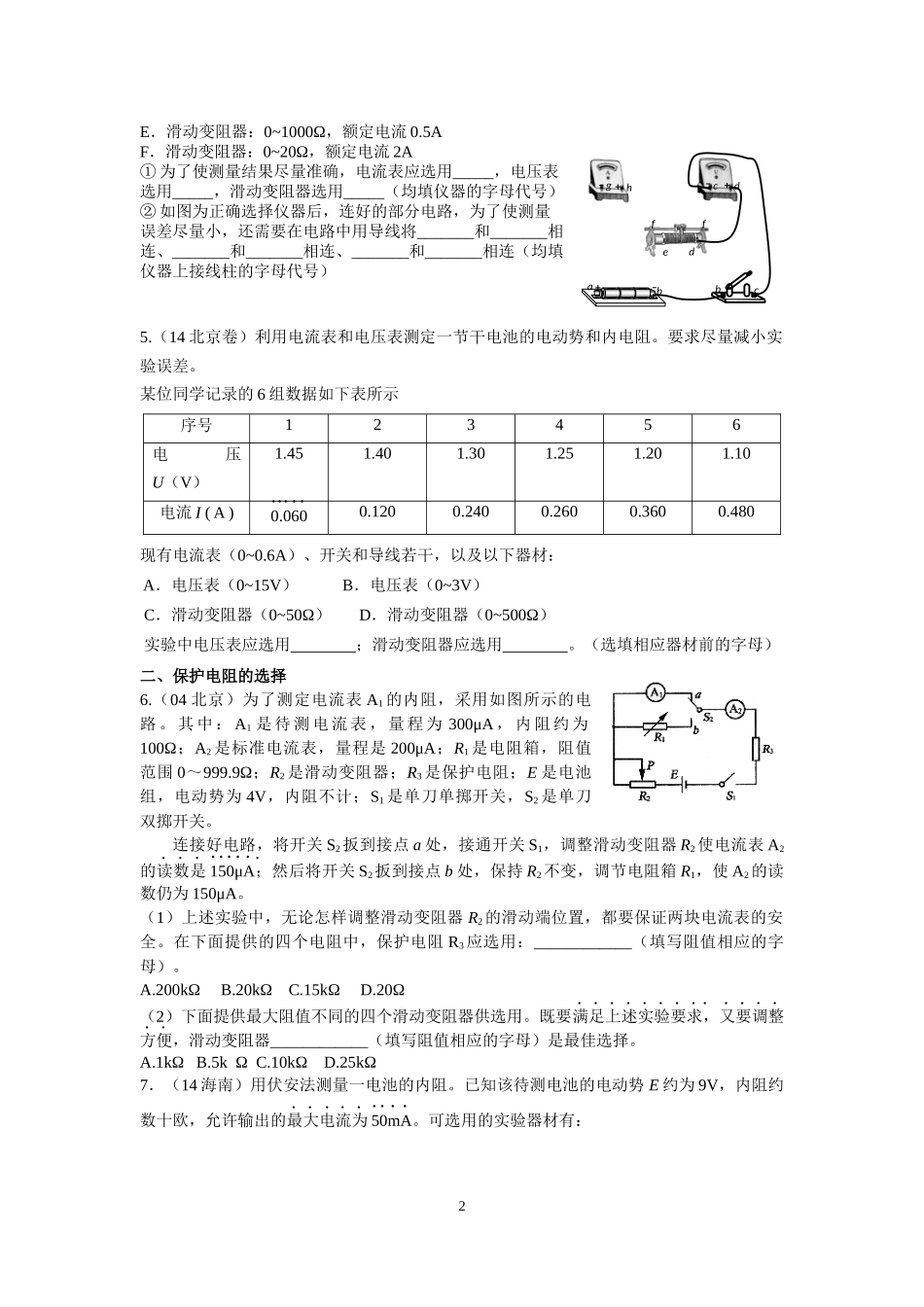

电学实验基本问题（一）电路设计与器材选择一、电路设计（控制、测量）与电表量程、滑动变阻器的选择1.（82）用伏安法测量一个阻值约为几十欧姆的电阻，器材：量程为0～0.6～3A的电流表(0～0.6A挡的内阻为0.125Ω，0～3A挡的内阻为0.025Ω)；量程为0～15V的电压表(内阻为1.5×104Ω)；滑动变阻器(电阻为0～200Ω)；电压为12V的蓄电池组；一个电键和一些导线。（几十：20～40）2.（86）待测电阻Rx（在40～50Ω之间），器材：电池组E（电动势9V，内阻约0.5Ω）；电压表V（量程为0～10V，内阻约20kΩ），电流表A1（量程为0～50mA，内阻约20Ω）;电流表A2（量程为0～300mA，内阻约4Ω）；滑动变阻器R1（阻值范围0～100Ω，额定电流1A）;滑动变阻器R2（阻值范围0～1700Ω，额定电流0.3A）实验能正常进行并减小测量误差，而且要求滑动变阻器便于调节，画出实验电路图（并标注所选仪器的代号）。3.（94）待测电阻Rx(约100Ω)，器材：直流毫安表(量程0～10mA，内阻约50Ω)；直流电压表(量程0～3V，内阻约5kΩ)；直流电源(输出电压4V，内阻可不计)；滑动变阻器(阻值范围0～15Ω，允许最大电流1A)；电健一个,导线若干条。根据器材的规格和实验要求，实物图上连线。4.（15天津）用电流表和电压表测定由三节干电池串联组成的电池组（电动势约为4.5V，内电阻约为1Ω）的电动势和内电阻，除了待测电池组，电键，导线外，还有下列器材供选用；A．电流表：量程0.6A，内电阻约为1ΩB．电流表：量程3A，内电阻约为0.2ΩC．电压表：量程3V，内电阻约为30kΩD．电压表：量程6V，内电阻约为60kΩ1E．滑动变阻器：0~1000Ω，额定电流0.5AF．滑动变阻器：0~20Ω，额定电流2A①为了使测量结果尽量准确，电流表应选用_____，电压表选用_____，滑动变阻器选用_____（均填仪器的字母代号）②如图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将_______和_______相连、_______和_______相连、_______和_______相连（均填仪器上接线柱的字母代号）5.（14北京卷）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。某位同学记录的6组数据如下表所示现有电流表（0~0.6A）、开关和导线若干，以及以下器材：A．电压表（0~15V）B．电压表（0~3V）C．滑动变阻器（0~50Ω）D．滑动变阻器（0~500Ω）实验中电压表应选用；滑动变阻器应选用。（选填相应器材前的字母）二、保护电阻的选择6.（04北京）为了测定电流表A1的内阻，采用如图所示的电路。其中：A1是待测电流表，量程为300μA，内阻约为100Ω；A2是标准电流表，量程是200μA；R1是电阻箱，阻值范围0～999.9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关。连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA。（1）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用：____________（填写阻值相应的字母）。A.200kΩB.20kΩC.15kΩD.20Ω（2）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器____________（填写阻值相应的字母）是最佳选择。A.1kΩB.5kΩC.10kΩD.25kΩ7．（14海南）用伏安法测量一电池的内阻。已知该待测电池的电动势E约为9V，内阻约数十欧，允许输出的最大电流为50mA。可选用的实验器材有：2+–++––abbccddeffgh序号123456电压U（V）1.451.401.301.251.201.10电流I(A)0.0600.1200.2400.2600.3600.480VAESRR0电压表V1（量程5V）；电压表V2（量程10V）；电流表A1（量程50mA）；电流表A2（量程100mA）；滑动变阻器R（最大阻值300Ω）；定值电阻R1（阻值为200Ω，额定功率为1/8W）；定值电阻R2（阻值为200Ω，额定功率为1W）；开关S；导线若干。测量数据如坐标纸上U-I图线所示。源:Zxxk.Com]（1）画出合理的电路原理图，并标明所选器材的符号。（2）在设计的电路中，选择定值电阻的根据...
