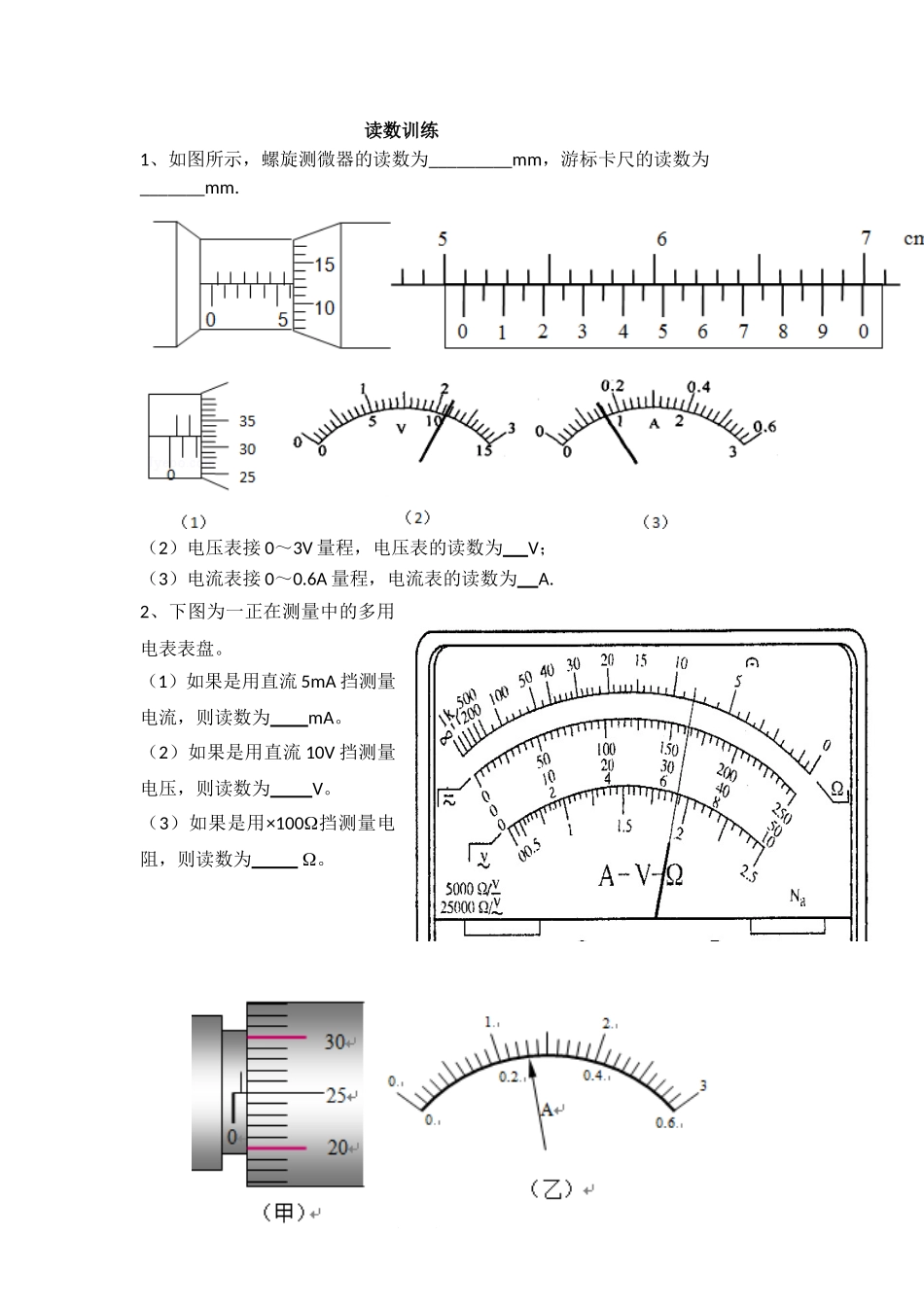

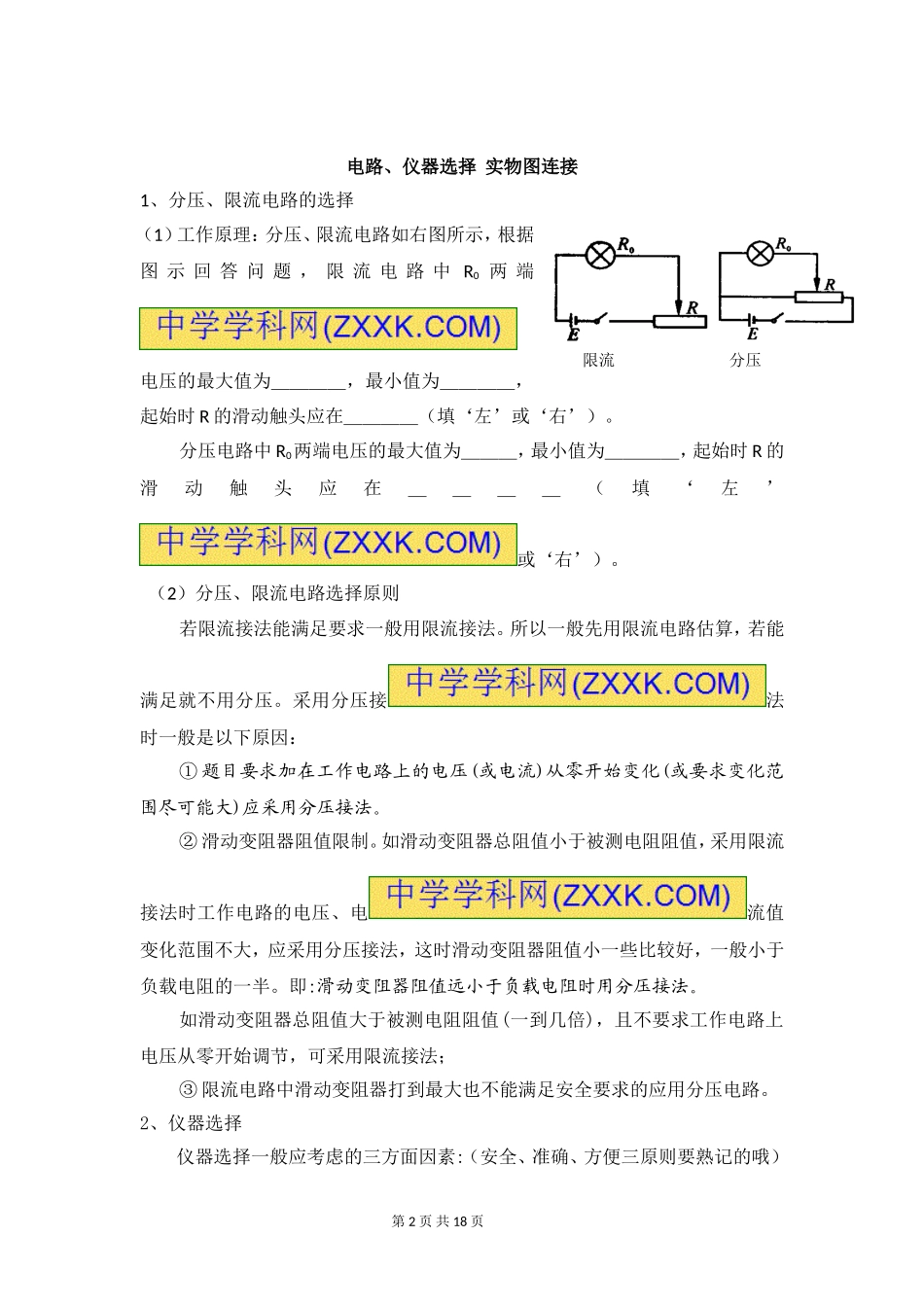

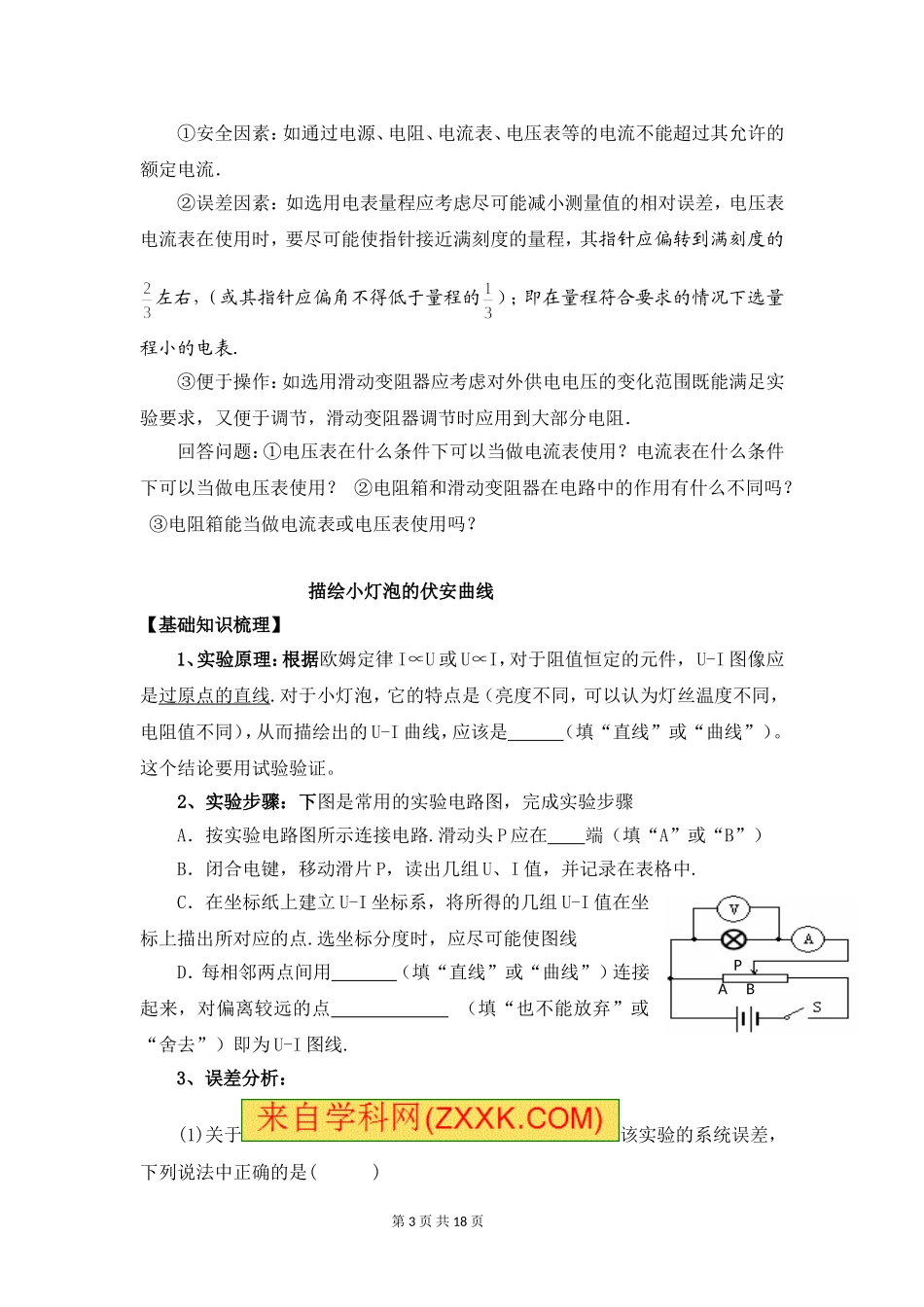

读数训练1、如图所示，螺旋测微器的读数为_________mm，游标卡尺的读数为_______mm.（2）电压表接0～3V量程，电压表的读数为V；（3）电流表接0～0.6A量程，电流表的读数为A.2、下图为一正在测量中的多用电表表盘。（1）如果是用直流5mA挡测量电流，则读数为mA。（2）如果是用直流10V挡测量电压，则读数为V。（3）如果是用×100挡测量电阻，则读数为。第1页共18页电路、仪器选择实物图连接1、分压、限流电路的选择（1）工作原理：分压、限流电路如右图所示，根据图示回答问题，限流电路中R0两端电压的最大值为＿＿＿＿，最小值为＿＿＿＿，起始时R的滑动触头应在＿＿＿＿（填‘左’或‘右’）。分压电路中R0两端电压的最大值为＿＿＿，最小值为＿＿＿＿，起始时R的滑动触头应在＿＿＿＿（填‘左’或‘右’）。（2）分压、限流电路选择原则若限流接法能满足要求一般用限流接法。所以一般先用限流电路估算，若能满足就不用分压。采用分压接法时一般是以下原因：①题目要求加在工作电路上的电压(或电流)从零开始变化(或要求变化范围尽可能大)应采用分压接法。②滑动变阻器阻值限制。如滑动变阻器总阻值小于被测电阻阻值，采用限流接法时工作电路的电压、电流值变化范围不大，应采用分压接法，这时滑动变阻器阻值小一些比较好，一般小于负载电阻的一半。即:滑动变阻器阻值远小于负载电阻时用分压接法。如滑动变阻器总阻值大于被测电阻阻值(一到几倍)，且不要求工作电路上电压从零开始调节，可采用限流接法；③限流电路中滑动变阻器打到最大也不能满足安全要求的应用分压电路。2、仪器选择仪器选择一般应考虑的三方面因素:（安全、准确、方便三原则要熟记的哦）第2页共18页限流分压①安全因素：如通过电源、电阻、电流表、电压表等的电流不能超过其允许的额定电流．②误差因素：如选用电表量程应考虑尽可能减小测量值的相对误差，电压表电流表在使用时，要尽可能使指针接近满刻度的量程，其指针应偏转到满刻度的左右，（或其指针应偏角不得低于量程的）；即在量程符合要求的情况下选量程小的电表．③便于操作：如选用滑动变阻器应考虑对外供电电压的变化范围既能满足实验要求，又便于调节，滑动变阻器调节时应用到大部分电阻．回答问题：①电压表在什么条件下可以当做电流表使用？电流表在什么条件下可以当做电压表使用？②电阻箱和滑动变阻器在电路中的作用有什么不同吗？③电阻箱能当做电流表或电压表使用吗？描绘小灯泡的伏安曲线【基础知识梳理】1、实验原理：根据欧姆定律I∝U或U∝I，对于阻值恒定的元件，U-I图像应是过原点的直线.对于小灯泡，它的特点是（亮度不同，可以认为灯丝温度不同，电阻值不同），从而描绘出的U-I曲线，应该是（填“直线”或“曲线”）。这个结论要用试验验证。2、实验步骤：下图是常用的实验电路图，完成实验步骤A．按实验电路图所示连接电路.滑动头P应在端（填“A”或“B”）B．闭合电键，移动滑片P，读出几组U、I值，并记录在表格中.C．在坐标纸上建立U-I坐标系，将所得的几组U-I值在坐标上描出所对应的点.选坐标分度时，应尽可能使图线D．每相邻两点间用（填“直线”或“曲线”）连接起来，对偏离较远的点（填“也不能放弃”或“舍去”）即为U-I图线.[来源:学科网ZXXK]3、误差分析：(1)关于该实验的系统误差，下列说法中正确的是()[来Z+xx+k.Com]第3页共18页PABA．系统误差主要是由电压表的分流引起的B．系统误差主要是由电流表的分压引起的C．系统误差主要是由于忽略电源内阻引起的D．系统误差主要是由读数时的估读引起的【训练题】1、在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V，2.5W”的小灯泡、导线和开关外，还有：A．直流电源（电动势约为5V，内阻可不计）B．直流电流表（量程0〜3A，内阻约为0.1Ω）C．直流电流表（量程0〜600mA，内阻约为5Ω）D．直流电压表（量程0〜15V，内阻约为15kΩ）E．直流电压表（量程0〜5V，内阻约为10kΩ）F．滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A）G．滑动变阻器（最大阻值1kΩ，允许通过的最大电流为0.5A）实验要求小灯泡两端的电压从零开始变化并能测多组数据．（1）实验中...
