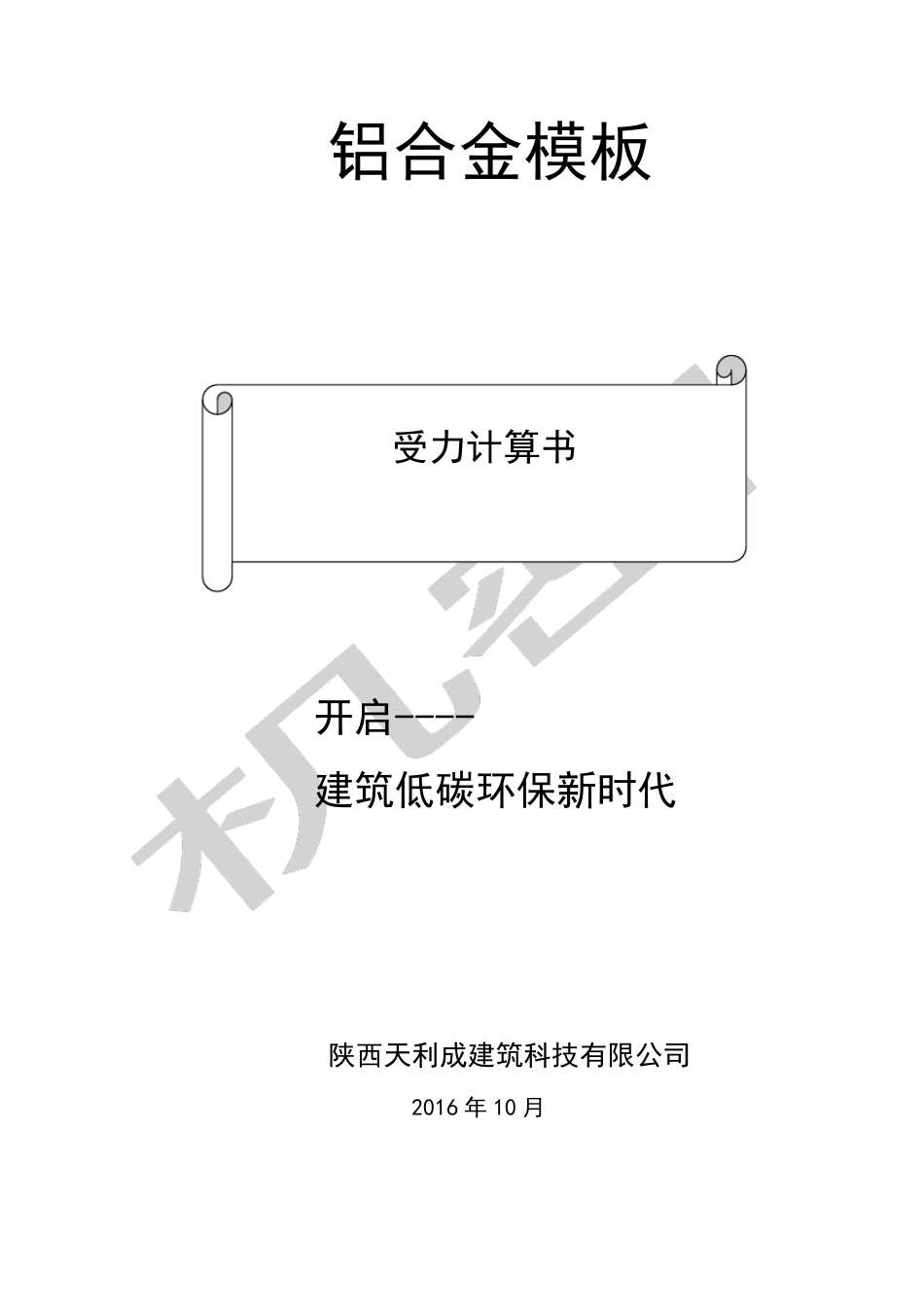

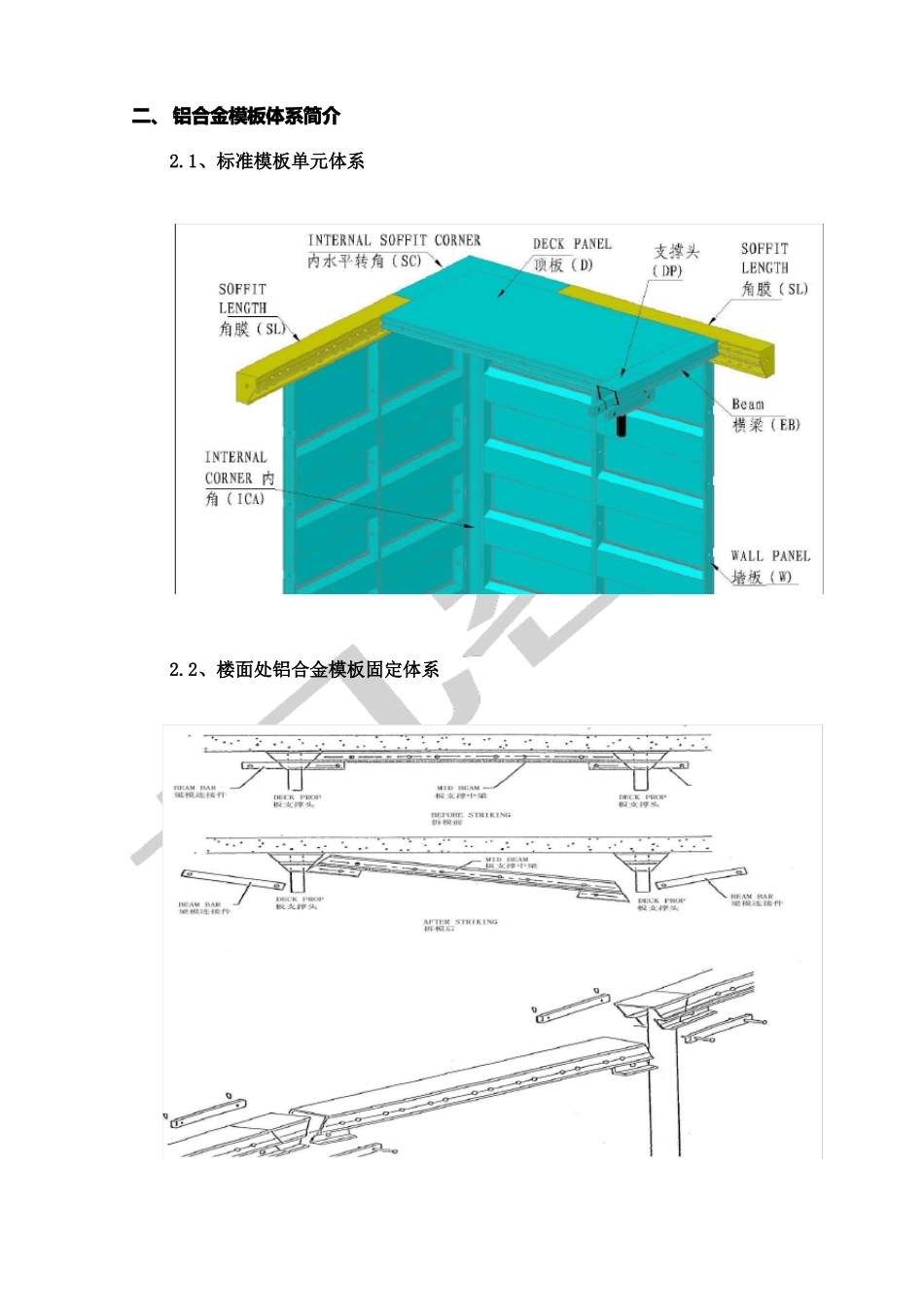

铝合金模板受力计算书开启----建筑低碳环保新时代陕西天利成建筑科技有限公司2016年10月第一章铝合金模板及支撑体系计算书一、铝合金模板计算书编制、设计计算依据GB50009-2012建筑结构载荷规范GB50010-2010混凝土结构设计规范GB50017-2003钢结构设计规范GB50666-2011混凝土结构工程施工规范GB50429-2007铝合金结构设计规范JGJ59-2011建筑施工安全检查标准JGJ81-2002建筑钢结构焊接技术规程JGJ162-2008建筑施工模板安全技术规范JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；二、铝合金模板体系简介2.1、标准模板单元体系2.2、楼面处铝合金模板固定体系2.3、墙、柱处铝合金模板固定体系对拉螺杆为T18的高强螺杆，背楞上下间距从下往上200mm、600mm、650mm、650mm、550，对拉螺杆水平最大间距800mm。三、铝合金模板标准单元铝合金模板体系类似于组合钢模板体系，都是由标准单元组合拼装而成。利于工厂标准化设计、制作。铝合金模板标准单元均为铝合金挤压型材，根据模板宽度分为100mm~400mm不等的标准型材。实际设计制作时楼面板的通用标准规格为400mm×1100mm,墙、柱模板的标准规格为400mm×2600mm(标准长度根据建筑岑高的差异，略有不同)。下图为铝合金模板的标准单元示意图标准墙、柱模板标准楼面板四、铝合金模板体系材料说明4.1、“天利成”铝合金模板材质成分应符合GB/T3190-2008《变形铝及铝合金化学成分》中6061的要求：化学成分（质量分数）/%牌号Si6061FeCuMnMgCrZnTi单个合计0.40~0.80.70.15~0.40.150.8~1.20.04~0.350.250.150.050.15余量其他Al4.2、“天利成”铝合金模板材质力学性能应符合GB5237.1-2008《铝合金建筑型材》中6061-T6的要求牌号状态抗拉强度(N/mm)(Rp0.2)/(N/mm)6061T6≧265≧245≧822规定非比例延伸强度断后伸长率/%4.3、“天利成”铝合金模板设计计算应符合GB50249-2008《铝合金结构设计规范》中6061-T6的要求牌号6061状态T6抗拉强度(N/mm)≧2002弹性模量(N/mm)7×10424.4、“天利成”铝合金模板系统标准模板宽度规格有400mm、350mm、300mm、250mm、200mm、150mm、100mm等标准规格，模板带边框高度均为65mm，模板面板高度4mm。主要型材截面参数如下表所示：模板宽度（mm）400350300截面积AX轴截面(mm2)惯性矩Ix(mm4)2544.22344.22144.21031495.2997563.6957351.9截面最小抵抗矩Wx(mm3)20406.920159.419852.5截面简图五、铝合金模板体系施工载荷概述5.1、施工载荷取值混凝土结构载荷按照GB50666-2011《混凝土结构工程施工规范》取值。1、铝模板自重标准值:0.25KN/m22、混凝土自重密度:24KN/m33、钢筋自重标准值1.1KN/m34、施工活载标准值:2.5KN/m2混凝土浇筑速度1.8m/h；混凝土塌落度160mm~180mm;混凝土施工温度25°C；混凝土施工时外加减水剂。本工程标准层高2900mm,最大板厚130mm。5.2、混凝土侧压力荷载混凝土侧压力根据最新版的《混凝土结构工程施工规范》GB50666-2011要求，按以下公式计算取较小值：F0.28ct0V（1）FcH（2）12其中：混凝土的重力密度：c=24kN/m3混凝土的浇筑速度：V=1.8m/h新浇混凝土的初凝时间：t0200/(T15)=5h（T为混凝土的温度ºC，取25ºC）；混凝土塌落度影响修正系数：=1（坍落度为160～180mm）混凝土侧压力计算位置处至新浇混凝土顶面的总高度：H≥3.0m则有:F0.28ct0V=0.28×24kN/m3×5h×1×(1.8)0.5m/h=45KN/m2FcH≥24kN/m3×3m≥72KN/m2本工程计算取两者较小值F=45KN/m2，考虑到混凝土振捣产生的水平分力，按规范取2KN/m2，则本工程混凝土侧压力F=45KN/m2+2KN/m2=47KN/m2，125.3、楼面板荷载5.3.1、模板及支架的变形验算时的载荷取值根据规范《混凝土结构工程施工规范》GB50666-2011，在计算模板及支架的变形验算时按最不利的作用效应组合（模板自重+新浇混凝土自重+钢筋自重），本工程楼面最大厚度130mm，楼面处最大施工载荷P=1.2×(0.25KN/m2+24KN/m3×0.13m+1.1KN/m3×0.13m)=4.22KN/m25.3.2、模板及支架的强度验算时的载荷取值根据规范《混凝土结构工程施工规范》GB50666-2011，在计算模板及支架的强度...
