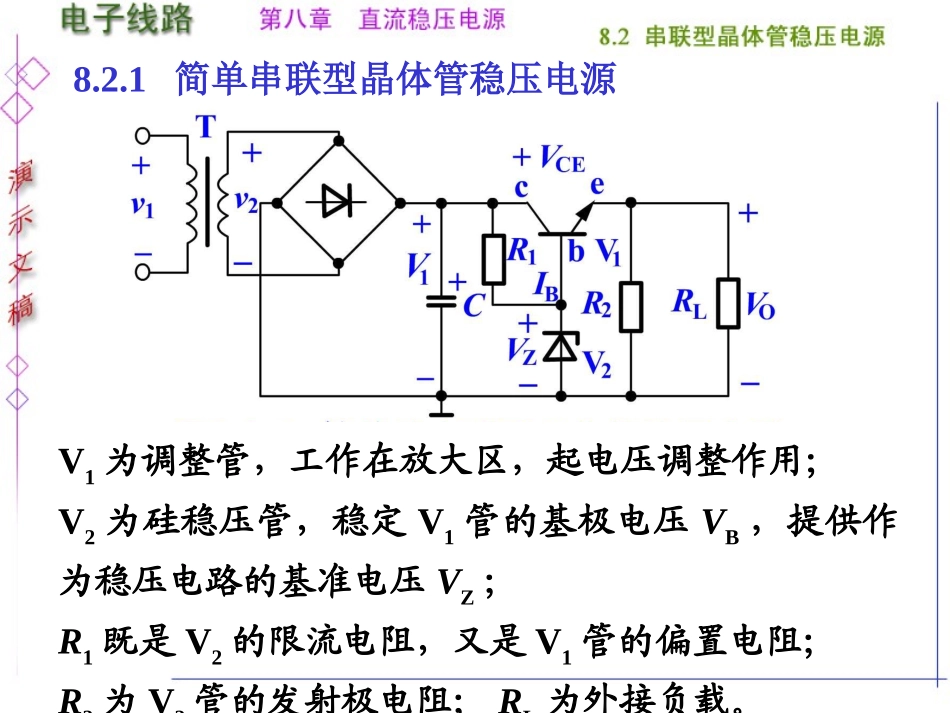

8.2串联型晶体管稳压电源V1为调整管,工作在放大区,起电压调整作用;V2为硅稳压管,稳定V1管的基极电压VB,提供作为稳压电路的基准电压VZ;R1既是V2的限流电阻,又是V1管的偏置电阻;R2为V2管的发射极电阻;RL为外接负载。8.2.1简单串联型晶体管稳压电源VBE↑→IB↑→IC↑→VCE↓三极管输入特性曲线三极管输出特性曲线三极管处于放大状态8.2.1简单串联型晶体管稳压电源稳压过程:→VO↑→VBE↓VI↑RL↑VBE=VZ-VOVO=VI-VCE→IB↓→IC↓→VCE↑→VO↓8.2.1简单串联型晶体管稳压电源因负载电流由管子V1供给,所以与并联型稳压电路相比,可以供给较大的负载电流。但该电路对输出电压微小变化量反映迟钝,稳压效果不好,只能用在要求不高的电路中。V1为调整管,起电压调整作用;V2是比较放大管,与集电极电阻R4组成比较放大器;V3是稳压管,与限流电阻R3组成基准电源,为V2发射极提供基准电压;R1、R2和RP组成采样电路,取出一部分输出电压变化量加到V2管的基极,与V2发射极基准电压进行比较,其差值电压经过V2放大后,送到调整管的基极,控制调整管的工作。8.2.2带有放大环节的串联型晶体管稳压电源1.电路结构:2.稳压过程:→IB2↑→IC2↑→VCE2↓VI↑RL↑VO↓←VCE1↑←IC1↓←IB1↓←VBE1↓←VBE2=VB2-VZVC2=VZ+VCE2VO=VI–VCE1→VO↑→VB2↑→VBE2↑VC2↓3.输出电压调节范围:O2P12PZBE2B2VRRRRRVVV)(ZBE22P2P1OVVRRRRRVOV当的滑动臂移到最上端时,,,达到最小值。即(8.2.2)PR0PRPPRR)(ZBE22P2P1OminVVRRRRRVOV当的滑动臂移到最下端时,,,达到最大值。即(8.2.3)PRPPRR0PR)(ZBE222P1OmaxVVRRRRV则输出电压的调节范围为OVOmaxOmin~VVBE2V以上各式中的约为0.6~0.8V。组成部分:1、采样电路2、基准电压3、比较放大电路4、调整元件。电路的优点是输出电流较大,输出电压可调;缺点是电源效率低,大功率电源需设散热装置。8.2.2带有放大环节的串联型晶体管稳压电源8.2.2带有放大环节的串联型晶体管稳压电源动画带有放大环节的串联型晶体管稳压电源的工作原理[例8.2.1]设图中的稳压管为VZ=6.3V。采样电阻R1=1kΩ,RP=200Ω,R2=680Ω,试估算输出电压的调节范围。,V5.16V)77.0(68.02.068.02.01)(ZBE22P2P1minOVVRRRRRVV3.21V)77.0(68.068.02.01)(ZBE222P1OmaxVVRRRRVV3.21~5.16故输出电压调节范围:VV7.0BE2解设[例8.2.1]设图中的稳压管为VZ=7V。采样电阻R1=1kΩ,RP=200Ω,R2=680Ω,试估算输出电压的调节范围。[例8.2.1]设图中的稳压管为VZ=6.3V。采样电阻R1=1kΩ,RP=1kΩ,R2=1kΩ,试估算(1)输出电压的调节范围。,(4)若R2短路,输出电压是多少?(2)RP处于中点时输出电压是多少?并求此时ABCDE各点的电位。(3)若R1短路,输出电压是多少?ABCDE作业:课本第127页8-3、8-4《电子线路学习辅导与练习》第60页5、计算题(1)
