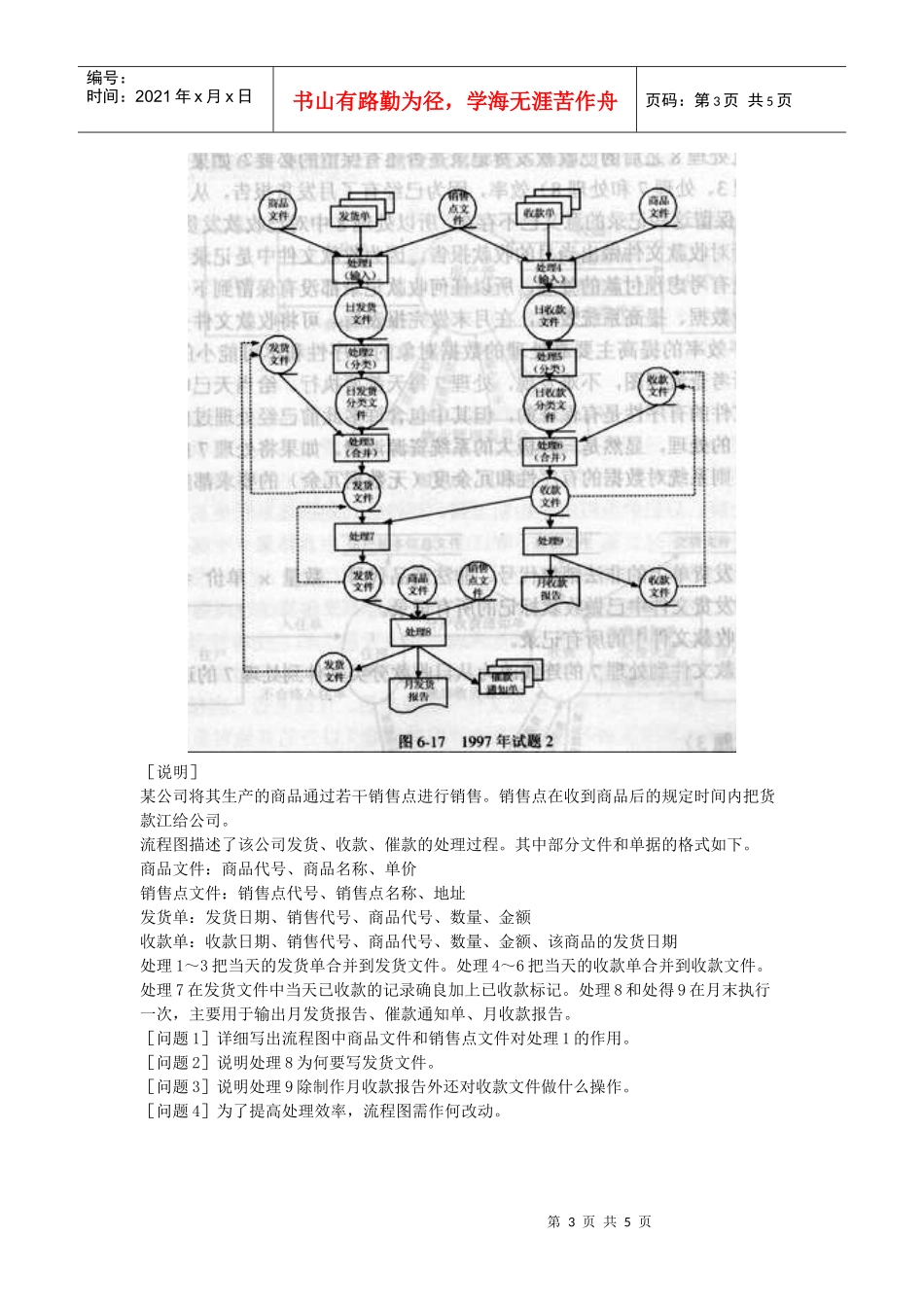

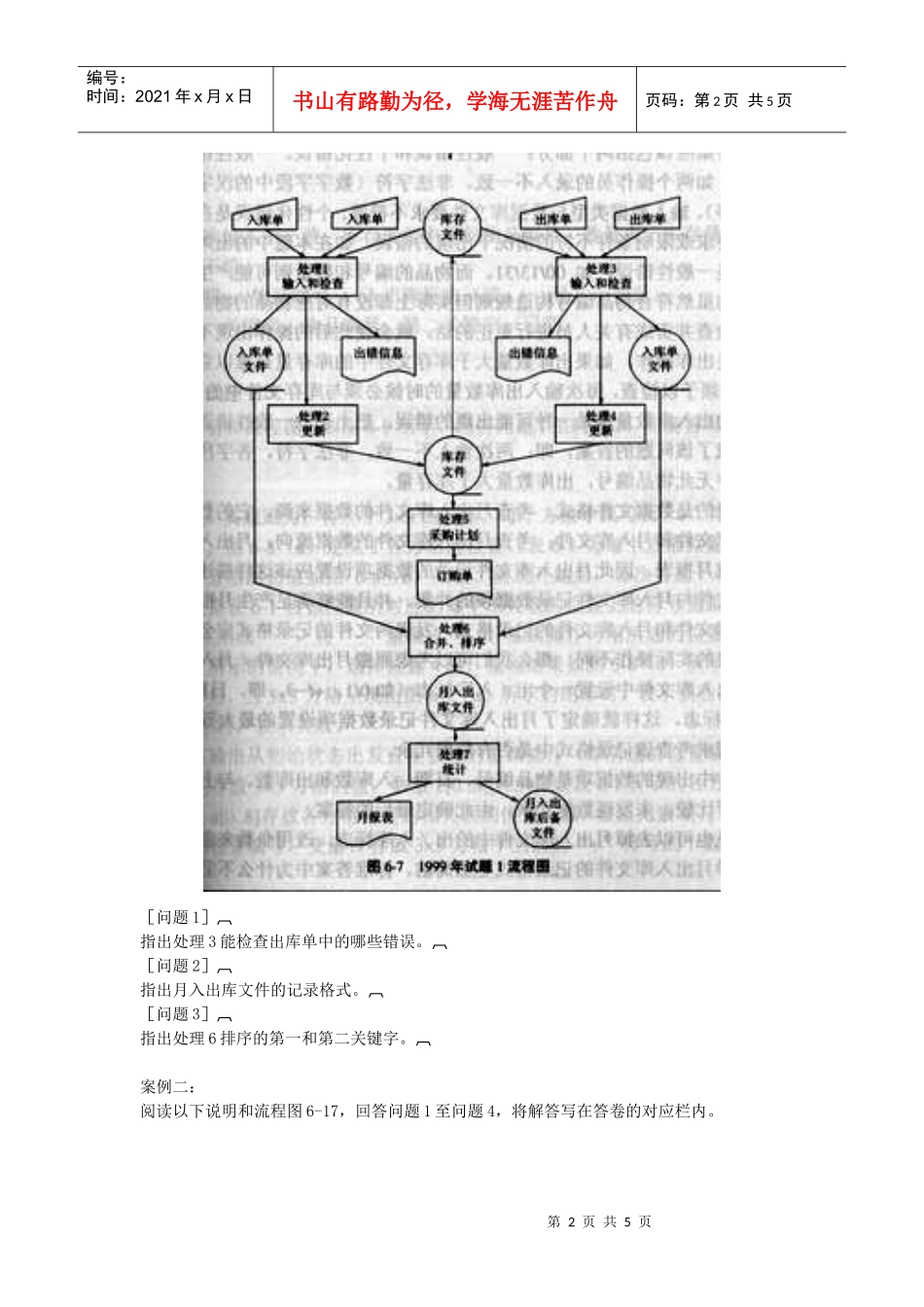

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页数据流程图案例案例一：阅读以下说明和流程图6-7，回答问题1至问题3，将解答写在答卷的对应栏内。［说明］本流程图描述了某仓库物品入出库管理的处理流程。每张入库单都由两们操作员分别录入，经处理1或处理3输入系统合作性检查，并将合法的入库单或出库单记入入库单文件或出库单文件。然后通过处理2或处理4实时更新库存文件。处理5每周执行一次，它依次检查库中的每一种物品，当某物品的库存小于该物品的最低库存量时，制订采购计划，输出订购单。处理6和处理7每月执行一次，处理6将入库单文件和出库单文件合并成月入库文件，并根据统计的要求对其进行排序。处理7进行统计，产生月报表，并把该月合并后的月入出库文件添加到月入出库后备文件中，以备日后查找。最后清除入库单文件、出库单文件和月入出库文件。系统中某些文件和报表的格式如下：库存文件记录。物品编号+名称+规格+库存量+最低库存量+最高库存量(其中"最高库存量"指该物品允许存放在库中的最大值。)入库单文件记录。日期+物品编号+数量出库单文件记录。日期+物品编号+数量月报表格式物品编号日期入库数出库数××××××××××××××××××××××××……当月小计××××××××××××××××××××××……第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页［问题1］指出处理3能检查出库单中的哪些错误。［问题2］指出月入出库文件的记录格式。［问题3］指出处理6排序的第一和第二关键字。案例二：阅读以下说明和流程图6-17，回答问题1至问题4，将解答写在答卷的对应栏内。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页［说明］某公司将其生产的商品通过若干销售点进行销售。销售点在收到商品后的规定时间内把货款江给公司。流程图描述了该公司发货、收款、催款的处理过程。其中部分文件和单据的格式如下。商品文件：商品代号、商品名称、单价销售点文件：销售点代号、销售点名称、地址发货单：发货日期、销售代号、商品代号、数量、金额收款单：收款日期、销售代号、商品代号、数量、金额、该商品的发货日期处理1～3把当天的发货单合并到发货文件。处理4～6把当天的收款单合并到收款文件。处理7在发货文件中当天已收款的记录确良加上已收款标记。处理8和处得9在月末执行一次，主要用于输出月发货报告、催款通知单、月收款报告。［问题1］详细写出流程图中商品文件和销售点文件对处理1的作用。［问题2］说明处理8为何要写发货文件。［问题3］说明处理9除制作月收款报告外还对收款文件做什么操作。［问题4］为了提高处理效率，流程图需作何改动。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页案例三：阅读以下说明和流程图，如图6-1所示，回答问题1和问题2，将解答写在答卷的对应栏内。［说明］本流程图实现由成绩文件生成学生成绩一览表。某中学某年级的学生成绩数据(分数)登录在成绩文件F0中，其记录格式如下：学号姓名课题1成绩课程2成绩……课程6成绩由该成绩文件生成如下表所示的学生成绩一览表，并按学号升序排列。表中的名次是指该生相应课程在年级中的名次。学号姓名课程１课程２……课程6成绩名次成绩名次…………成绩名次在如图6-1所示的流程图中，顺序文件F0是学生成绩文件。F0文件经处理1处理后产生顺序文件F，然后经过处理2至处理4对文件F进行处理和更新。在处理5中，仅对文件F的记录进行编排，输出学生成绩一览表，但不进行排序和增加名次等处理。[问题1]流程图中文件Ｆ的记录格式设定为如下形式：学号姓名课程代号①②第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页其中的①和②应定义的为何种数据项?［问题2］简述处理2、处理3和处理4作何种处理，若有排序处理则需指明排序的键和序(升序或降序)。
