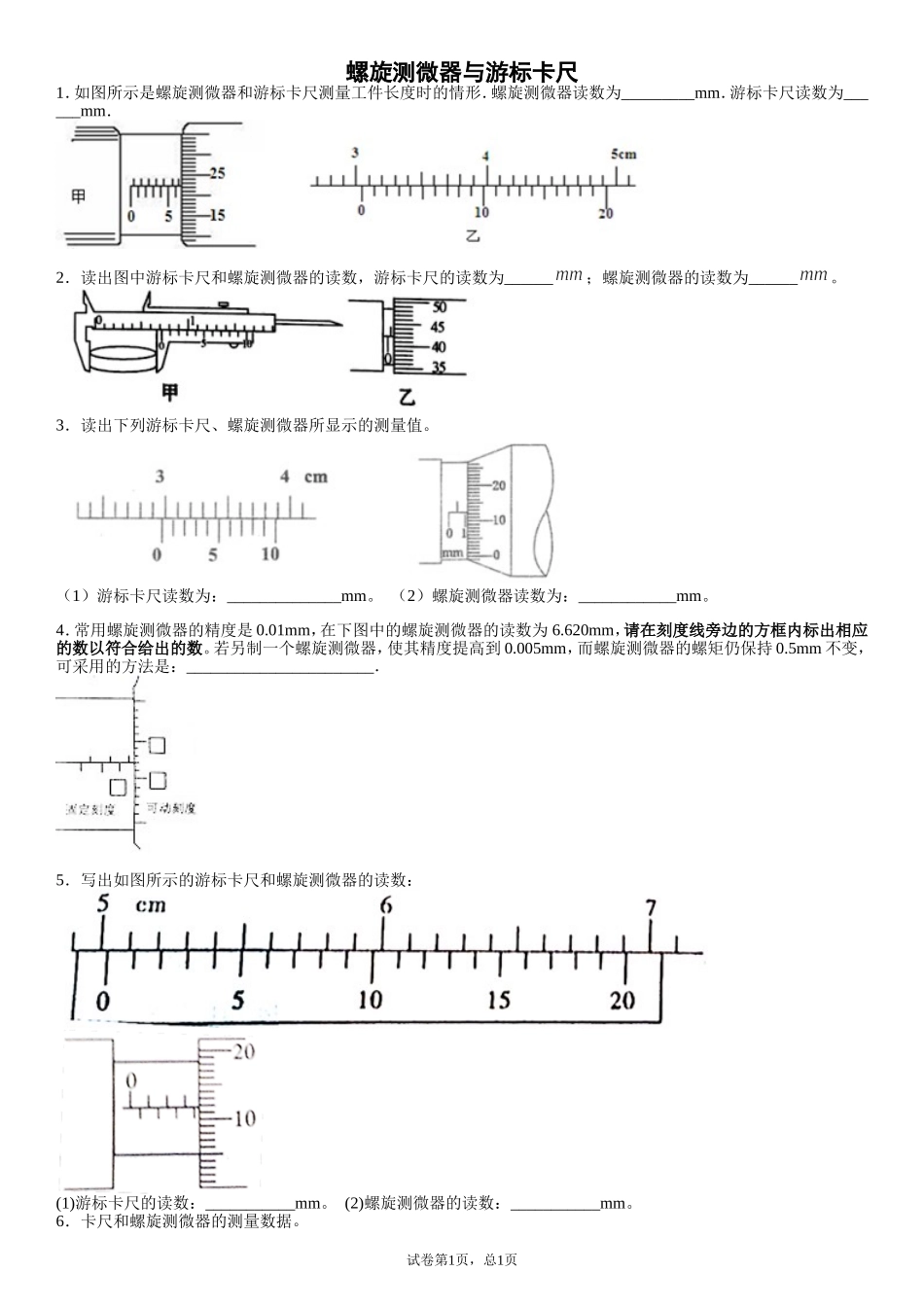

螺旋测微器与游标卡尺1．如图所示是螺旋测微器和游标卡尺测量工件长度时的情形．螺旋测微器读数为_________mm．游标卡尺读数为______mm．2．读出图中游标卡尺和螺旋测微器的读数，游标卡尺的读数为______；螺旋测微器的读数为______。3．读出下列游标卡尺、螺旋测微器所显示的测量值。（1）游标卡尺读数为：______________mm。（2）螺旋测微器读数为：____________mm。4．常用螺旋测微器的精度是0.01mm，在下图中的螺旋测微器的读数为6.620mm，请在刻度线旁边的方框内标出相应的数以符合给出的数。若另制一个螺旋测微器，使其精度提高到0.005mm，而螺旋测微器的螺矩仍保持0.5mm不变，可采用的方法是：_______________________．5．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数：___________mm。(2)螺旋测微器的读数：___________mm。6．卡尺和螺旋测微器的测量数据。试卷第1页，总1页(a)游标卡尺读数__________________________________；(b)螺旋测微器读数:__________________________________。7．读出下图中螺旋测微器和游标卡尺的读数．螺旋测微器的读数为______mm；游标卡尺的读数为________mm．8．写出如图所示的游标卡尺和螺旋测微器的读数游标卡尺的读数为_____mm；螺旋测微器的读数为_____mm。9．有一种游标卡尺，主尺的分度值是1㎜，游标卡尺上有50个等分刻度，此游标卡尺的总长度为49㎜，用这种游标尺测长度可以准确到㎜，用此卡尺测一木球直径时，游标卡尺刻线是在3.2㎝和3.3㎝两刻线之间，若游标卡尺的第19条刻线与主尺刻线对齐，则此木球的直径为㎝．10．在测得金属的电阻率实验中，为了精确测量金属的长度和直径，需要用到游标卡尺和螺旋测微器，实际上在用游标卡尺测量长度时，待测物体的长度是游标卡尺上__________之间的距离，某次测量如图所示，游标卡尺读数为_____________cm，螺旋测微器读数为_____________mm．试卷第2页，总2页螺旋测微器与游标卡尺1．6.723（6.722-6.725）30.35由图可知，螺旋测微器的固定部分为6．5mm；转动部分为22．3，故读数为：6．5+22．3×0．01=6．723mm；游标卡尺游标为20分度，长度为19mm；故游标最小分度为0．95mm；游标卡尺对齐的主尺长度为37mm，而游标对齐的刻度为：7×0．95=6．65mm，故读数为：37-6．65mm=30．35mm；2．7.20.920[1].游标卡尺的读数为：7mm+0.1mm×2=7.2mm；[2].螺旋测微器的读数为：0.5mm+0.01mm×42.0=0.920mm.3．29.81.125（1.123~1.127均可）（1）[1]游标卡尺的精度为，读数为。（2）[2]螺旋测微器的精度为，读数为。4．6.15.10.将可动刻度分成一百小格（1）螺旋测微器的读数=主尺毫米数+可动刻度的格数（估读）×0.01mm，由图可知，主尺露半格，可见主尺数为6.5mm，所以主尺的方格内应填数字“6”；所以可动刻度的最终读数为0.120，则主尺轴线和可动刻度对应的格数应为12.0格，故可动刻度两个方框内，从上到下依次填“15”，“10”．（2）若螺旋测微器的螺距仍保持0.5mm不变，将精度提高到0.005mm，只需将可动刻度分成100小格，则只要转一格，可动刻度就可以前进或后退0.005mm．5．50.203.617(3.617～3.619)由游标卡尺可知，主尺示数是5.0cm=50mm，游标尺示数是4×0.05mm=0.20mm，游标卡尺示数为50mm+0.20mm=50.20mm.由螺旋测微器可知，固定刻度示数为3.5mm，可动刻度示数为11.7×0.01mm=0.117mm，螺旋测微器示数为3.5mm+0.117mm=3.617mm.6．29.8mm0.703mm游标卡尺的固定刻度读数为29mm，游标读数为8×0.1mm=0.8mm，所以最终读数为29.8mm．螺旋测微器的固定刻度读数为0.5mm，可动刻度读数为0.01×20.3mm=0.203mm，所以最终读数为0.703mm．7．4.950；17.25；(1)螺旋测微器的固定刻度为4.5mm，可动刻度为45.0×0.01mm=0.450mm，所以最终读数为4.5mm+0.450mm=4.950mm，由于需要估读，最后的结果可以在4.948-4.952之间．(2)游标卡尺的主尺读数为17mm，游标尺上第5个刻度和主尺上某一刻度对齐，所以游标读数为5×0.05mm=0.25mm，所以最终读数为：17mm+0.25mm=17.25mm．8．10.003.851[1]由图示游标卡尺可知，其示数为：10mm+0×0.05mm=10.00mm；[2]由图示螺旋测微器可知，其示数为：3.5mm+3...
