机械制图-第十一章-齿轮VIP免费

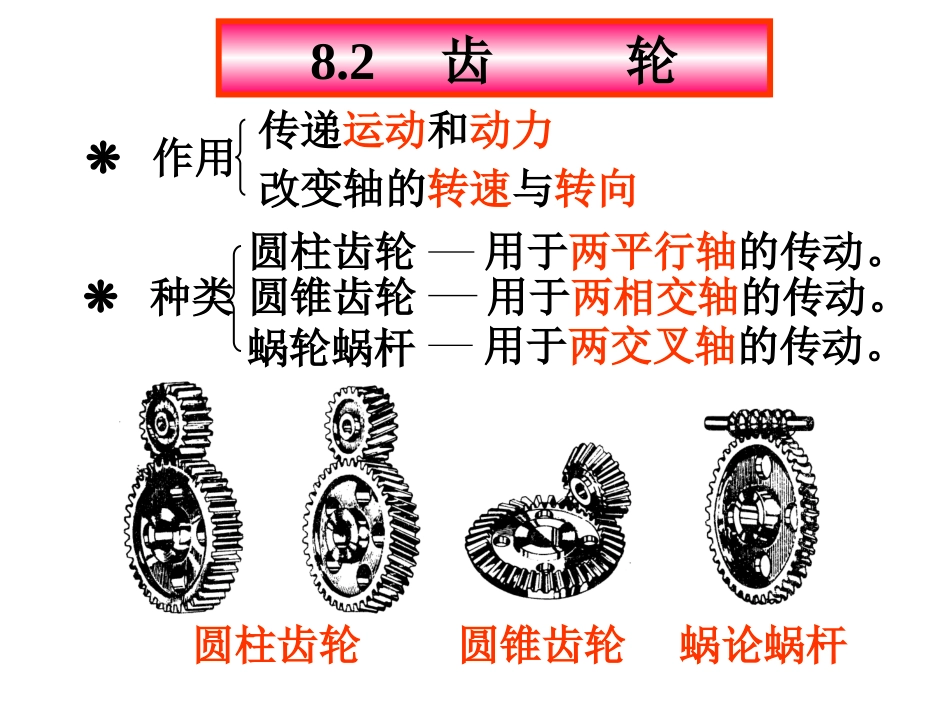

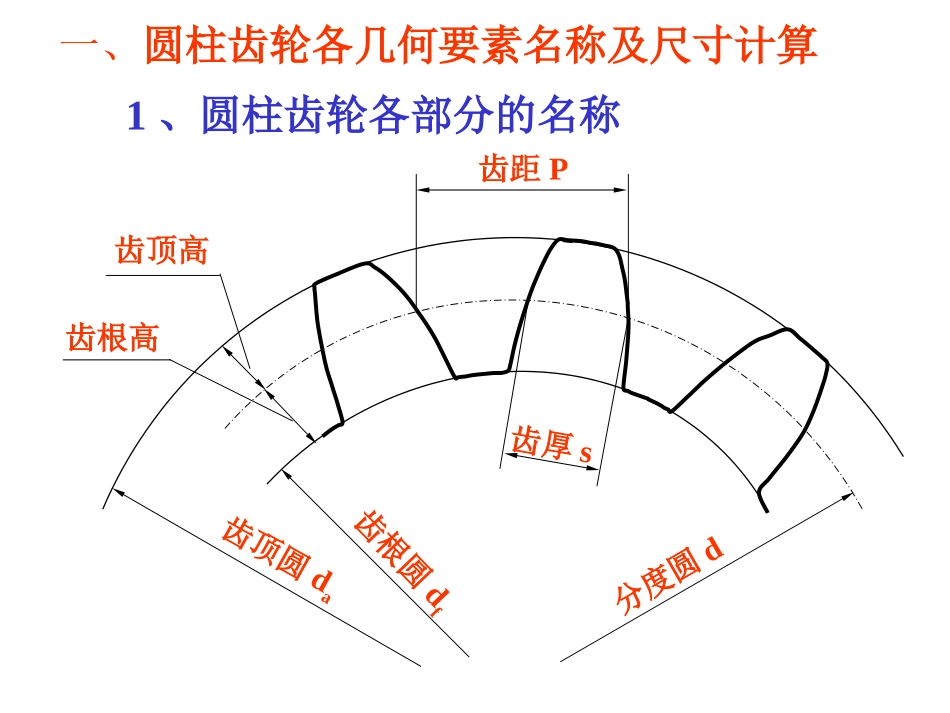

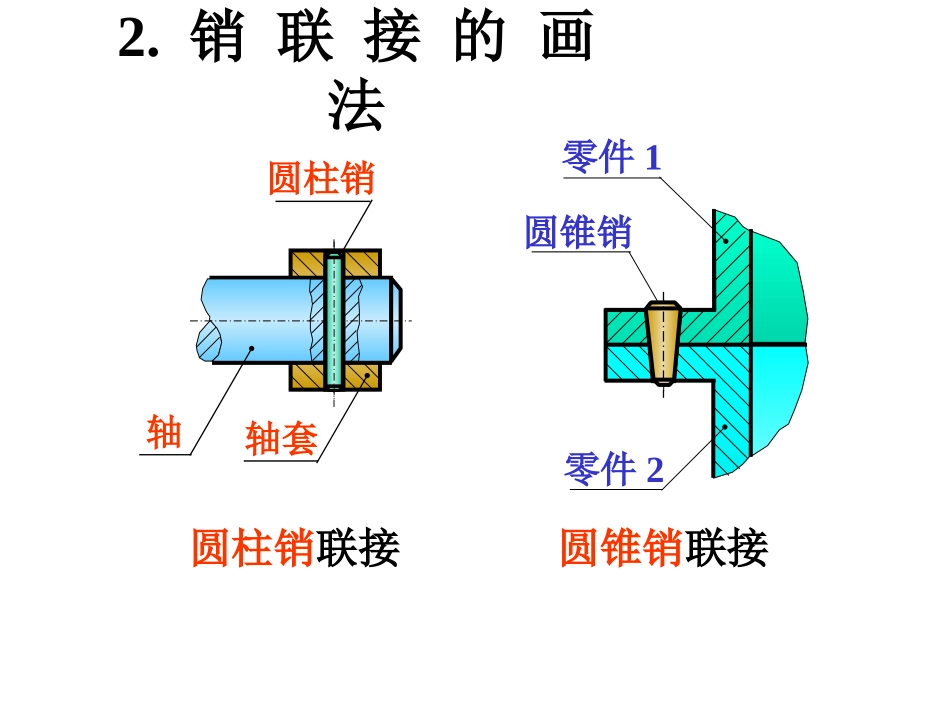

零件1圆锥销零件2轴轴套2.销联接的画法圆柱销圆柱销联接圆锥销联接种类作用传递运动和动力改变轴的转速与转向圆柱齿轮圆锥齿轮蜗轮蜗杆用于两平行轴的传动。用于两相交轴的传动。用于两交叉轴的传动。圆柱齿轮圆锥齿轮蜗论蜗杆8.2齿轮1、圆柱齿轮各部分的名称齿距P齿顶圆da齿根圆df分度圆d齿厚s齿顶高齿根高一、圆柱齿轮各几何要素名称及尺寸计算2、几何要素的尺寸计算齿距P齿顶圆da齿根圆df分度圆d齿厚s齿顶高齿根高模数m=p/π分度圆直径d=mz齿顶高ha=m齿根高hf=1.25m传动比I=n1/n2=z2/z1中心距a=m(z1+z2)/2齿顶圆齿根圆分度圆★齿顶圆画粗实线。★齿根圆在剖视图中画粗实线，在端视图中画细实线或省略不画。二.圆柱齿轮的画法★在非圆投影的剖视图中轮齿部分不画剖面线。⑴单个圆柱齿轮的画法画图要点：★分度圆画点划线。⑵两圆柱齿轮啮合的画法★在非圆投影的剖视图中，两轮节线重合，画点划线。齿根线画粗实线。齿顶线画法为一个轮齿为可见，画粗实线，一个轮齿被遮住，画虚线。★在投影为圆的视图中，两轮节圆相切，齿顶圆画粗实线，齿根圆画细实线或省略不画。画图要点：（注：标准齿轮的节圆=分度圆。）CAXA一、键联接8.3键、销与滚动轴承(1)键的功用1.键的功用、种类及标记用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起,以传递扭矩。键轴皮带轮(2)键的种类普通平键半圆键钩头楔键(3)键的标记标记:键16×100GB/T1097-197长度=100mm例：圆头普通平键(A)型宽度=16mm表示：2.键联接的画法轮轴键键上表面与轮槽下表面间画两条线键在该视图上应按剖视画出轴用局部剖3.轴上键槽画法及尺寸注法d注:d-tLt为轴上键槽深度，b、t、L可按轴径d从标准中查出。bbDD+t14.轮毂上键槽画法及尺寸注法t1b:可按孔径D从标准中查出。注:b:键槽宽度t1:轮毂上键槽深度1.销的功用、种类及标记(1)销的功用销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。(2)销的种类圆柱销圆锥销(3)销的标记公称直径10mm，长50mm的B型圆柱销标记：销GB119-86B10×50二、销联接画法：(注意配合面画一条线）外圈滚珠内圈保持架1、滚动轴承的结构、分类及代号●结构由内圈、外圈、滚动体和保持架组成。●分类☆向心轴承—主要承受径向力☆推力轴承—主要承受轴向力☆组合轴承三、滚动轴承按其承受的载荷方向分为：●代号：①代号的构成：②基本代号按顺序由前置代号、基本代号、后置代号构成。基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。基本代号由轴承类型代号、尺寸系列代号和内径代号构成。基本代号通常用4位数字表示，从左往右依次为：★第一位数字是轴承类型代号，如下表所示：深沟球轴承圆锥滚子轴承平底推力球轴承上图为规定画法，比例关系尺寸见教材。注意内外圈剖面线应相反单列向心球轴承单列向心短圆柱滚子轴承单向推力球轴承滚动轴承在装配图中的画法规定画法特征画法（同左）规定画法特征画法—互相垂直的粗短线代号轴承类型双列角接触轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承角接触轴承推力圆柱滚子轴承圆柱滚子轴承轴承类型代号外球面球轴承四点接触球轴承123045678NUQJ内径尺寸=内径代号×5如：轴承代号6204★右边的两位数字是内径代号。★第二位数字是尺寸系列代号。尺寸系列是指同一内径的轴承具有不同的外径和宽度，因而有不同的承载能力。当内径尺寸在20~480mm范围内时，6——类型代号（深沟球轴承）。2——尺寸系列（02）代号。04——内径代号（内径尺寸=04×5=20mm）。二、滚动轴承的画法深沟球轴承简化画法：dDAA/2BB/2A/2d、D、B根据轴承代号在画图前查标准确定。60º●滚动轴承是标准件，在装配图中通常采用简化画法(比例画法）。●主要参数d(内径)D(外径)B(宽度)一、弹簧的作用和种类★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能。★种类：涡旋弹簧常用种类螺旋弹簧8.4弹簧压力弹簧拉力弹簧扭力弹簧二、圆柱螺旋压力弹簧⒈弹簧各部分的名称及尺寸关系支撑圈数n2:弹簧端部用于支承或固定的圈数。有效圈数n:保持节距相等参加工作的圈数(计算弹簧刚度时的圈数）。总...
