机械制图-键销齿轮轴承VIP专享VIP免费

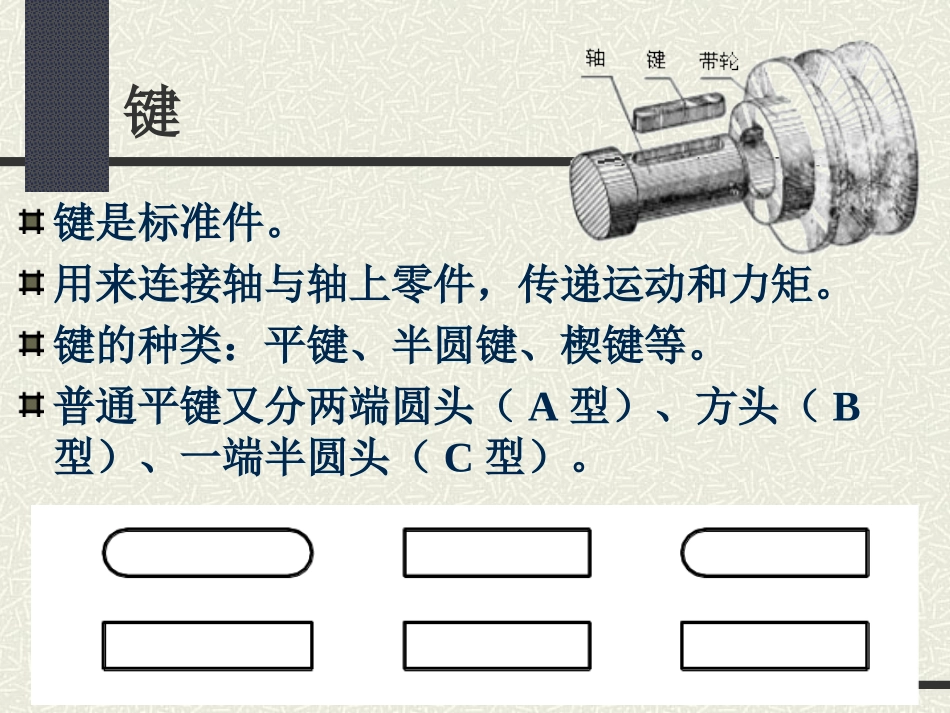

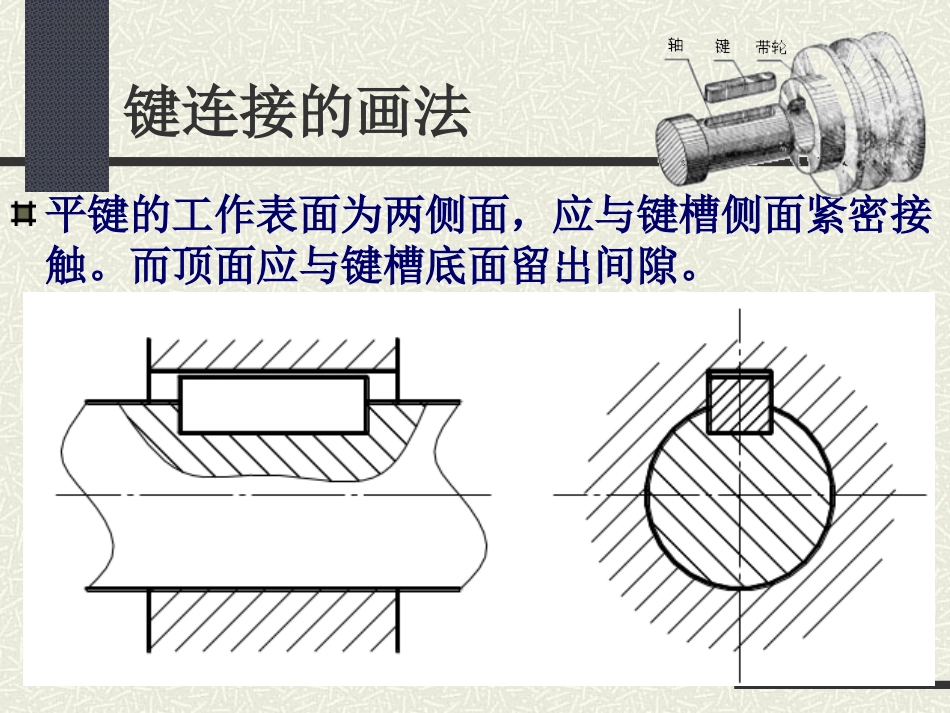

键销齿轮轴承•要掌握其画法、标注，以及相关背景知识•下周带A3图纸键键是标准件。用来连接轴与轴上零件，传递运动和力矩。键的种类：平键、半圆键、楔键等。普通平键又分两端圆头（A型）、方头（B型）、一端半圆头（C型）。键连接的画法平键的工作表面为两侧面，应与键槽侧面紧密接触。而顶面应与键槽底面留出间隙。键槽的尺寸标注键的标记圆头普通平键（A型）：键16×100GB/T1096-1990平头普通平键（B型）：键B16×100GB/T1096-1990单圆头普通平键（C型）：键C16×100GB/T1096-1990练习销销用来固定零件之间的相对位置。销的种类：圆柱销、圆锥销、异形销（如开口销）等。1:50销连接的画法销与销孔应紧密接触。锥孔的直径指小端直径。一般加注与另一零件“同钻铰”或“配作”。销的标记普通圆柱销，A型（直径公差带m6）：销GB/T119-1986A8×30普通圆锥销，A型（粗糙度Ra=0.8）：销GB/T117-1986A10×60开口销：销GB/T91-19865×15滚动轴承作用：减少轴孔摩擦。由内圈、外圈、滚动体、保持架组成。类型：向心、推力、向心推力。滚动轴承的基本代号首位为类型代号。末尾两位是内径代号：00-10,01-12,02-15,03-17，其余×5。倒数第三位是（外）直径系列代号。倒数第四位是宽度系列代号。=0时，除了3类，可省。代号种类尺寸系列轴承内径6210深沟球轴承宽度系列0，直径系列2。d=10×5=5030200圆锥滚子轴承宽度系列0，直径系列2。d=1051103推力球轴承宽度系列1，直径系列1。d=17弹簧弹簧的种类有：压缩、拉伸、扭转、蜗卷、板簧…弹簧的钢丝直径、中径、有效圈数、自由高度等，都有GB。圆柱压缩弹簧的画法弹簧的标记圆柱螺旋压缩弹簧YAd×D×H0－GB/T2089齿轮齿轮用于传递运动，传递扭距，改变转速，改变转向。齿轮的模数是标准的。模数越大轮齿越厚。模数相同才能啮合。圆柱齿轮圆锥齿轮蜗轮蜗杆O1O2da1d1hhfha主动轮从动轮a中心距df1齿顶圆节圆齿根圆ddadf齿宽bhf齿高h、齿顶高ha=m、齿根高hf=1.25m模数m齿数z，分度圆d=mz‧压力角20°齿轮的参数圆柱齿轮标准模数m（GB/T1357-1987）第一系列0.1，0.12，0.15，0.2，0.25，0.3，0.4，0.5，0.6，0.8，1，1.25，1.5，2，2.25，3，4，5，6，8，10，12，16，20，25，32，40第二系列0.35，0.7，0.9，1.75，2.75，(3.25)，3.5，(3.75)，4.5，5.5，(6.5)，7，9，(11)，14，18，22，28，(30)，36，45标准模数齿轮的毛坯单个齿轮的画法分度圆齿根圆齿顶线分度线齿根线齿顶圆（可省略）轮齿部分不画剖面线。齿轮的零件图练习（A4）齿轮画法模数m=4其它尺寸自定齿顶高ha=m齿根高hf=1.25m分度圆d=mz齿轮啮合画法•两分度圆相切。•啮合部分其中一个齿轮的投影遮挡另一个齿轮的投影。•注意啮合区有3条粗实线，1条长画短画线。
