18第十八讲-RTK系统组成VIP免费

18第十八讲-RTK系统组成_第1页
1/11
18第十八讲-RTK系统组成_第2页
2/11
18第十八讲-RTK系统组成_第3页
3/11

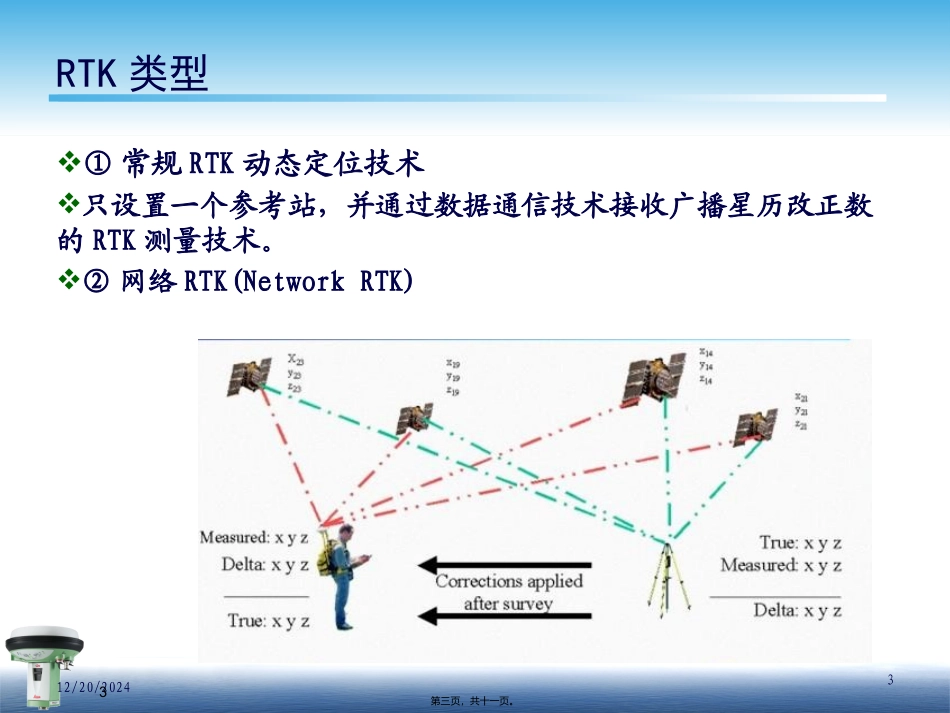

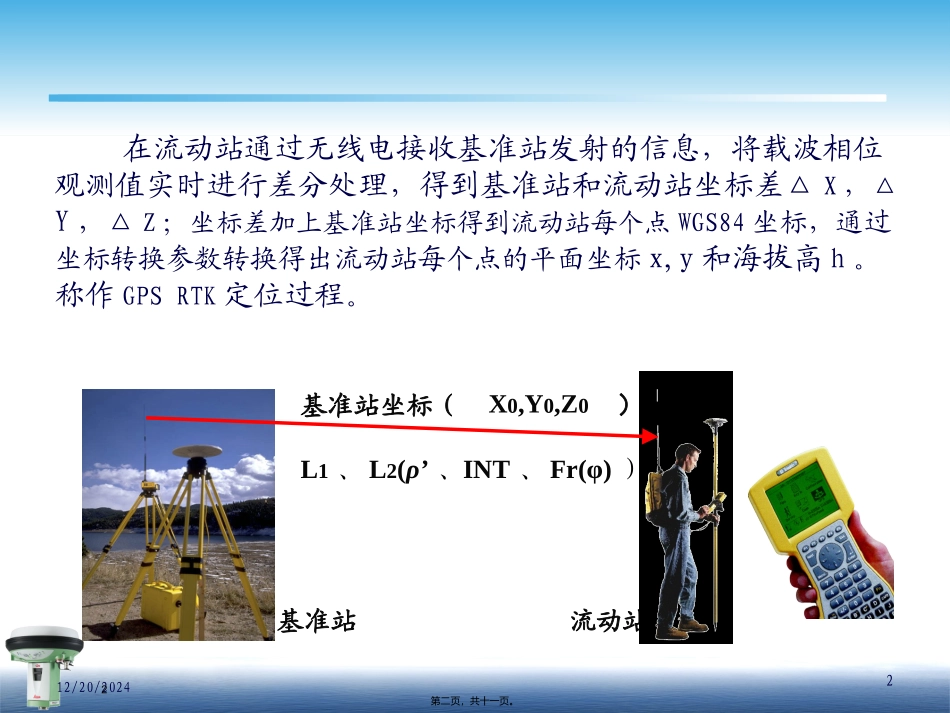

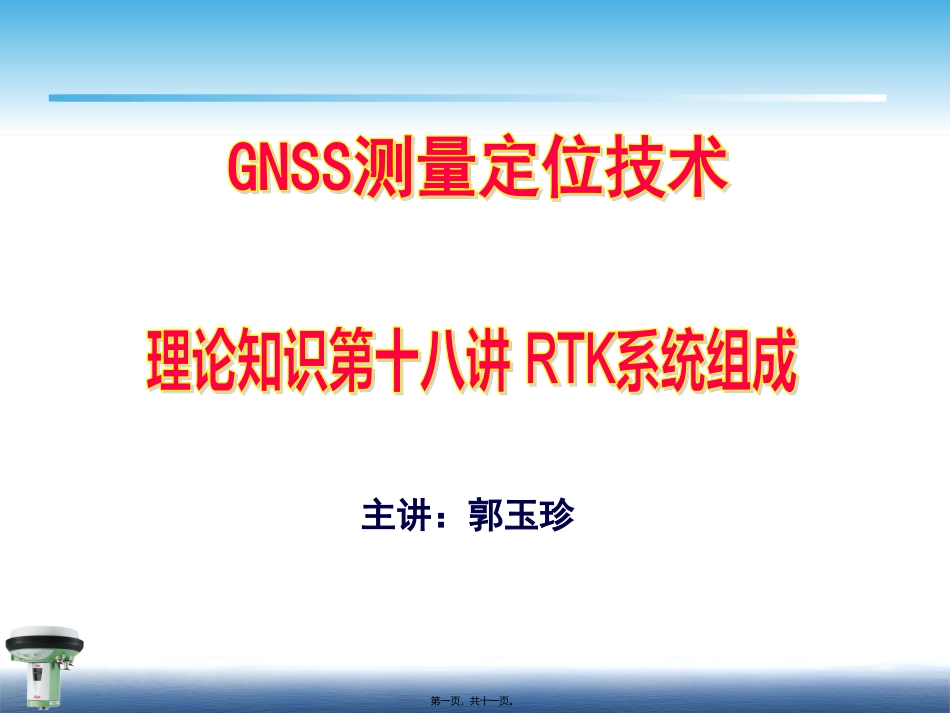

主讲:郭玉珍第一页,共十一页。12/20/20242在流动站通过无线电接收基准站发射的信息,将载波相位观测值实时进行差分处理,得到基准站和流动站坐标差△X,△Y,△Z;坐标差加上基准站坐标得到流动站每个点WGS84坐标,通过坐标转换参数转换得出流动站每个点的平面坐标x,y和海拔高h。称作GPSRTK定位过程。基准站流动站基准站坐标(X0,Y0,Z0)L1、L2(ρ’、INT、Fr(φ))2第二页,共十一页。12/20/20243RTK类型①常规RTK动态定位技术只设置一个参考站,并通过数据通信技术接收广播星历改正数的RTK测量技术。②网络RTK(NetworkRTK)3第三页,共十一页。12/20/20244参考站(一个)、数据通讯链和用户基准站数据通讯链流动站(用户)4第四页,共十一页。12/20/20245参考站(ReferenceStation)在一定的观测时间内,一台或几台接收机分别在一个或几个测站上,一直保持跟踪观测卫星,其它接收机在这些测站的一定范围内流动作业,这些固定测站称为参考站,也称基准站。全球定位系统实时动态(RTK)测量技术规范参考站点位选择1.视野开阔,周围无高度超过10度的障碍物;2.周围无信号反射物,以减少多路径干扰;3.地面稳固,易于点的保存;4.远离微波塔、电视发射塔、雷达电视,手机信号发射天线等;大型电磁辐射源200米外,要远离高压输电线路、通讯线路50米外。5第五页,共十一页。12/20/20246数据链RTK系统中参考站和流动站的GPS接收机通过数据链进行通信联系。因此参考站与流动站系统都设有数据链。组成信号调制器信号发射器发射天线6第六页,共十一页。12/20/20247流动站(RovingStation)流动站是在参考站的一定范围内流动作业,并实时提供三维坐标的接收机。全球定位系统实时动态(RTK)测量技术规范7第七页,共十一页。12/20/20248二、RTK系统配置表内容配置要求参考站1.双频RTKGPS接收机;2.双频天线和天线电缆;3.基准站数据链电台套件;4.基准站控制件(计算机控制、显示和参数设置等);5.脚架、基座和连接器;6.仪器运输箱。流动站1.RTKGPS接收机;2.双频GPS天线和天线电缆;3.流动站数据链电台套件;4.手持计算机控制或数据采集器;5.手簿托架;6.2米流动杆;流动站背包;7.仪器运输箱。数据链1.调制解调器;2.电台;3.发射天线。8第八页,共十一页。12/20/20249RTK接收机标称精度表内容精度指标RTK定位精度平面精度:10mm+2ppm高程精度:20mm+2ppmRTK作用距离标称:15km一般:6-10km信标地区实时DGPS定位精度1m,DGPS作业距离50km9第九页,共十一页。第十页,共十一页。内容总结GNSS测量定位技术。2022/3/19。坐标差加上基准站坐标得到流动站每个点WGS84坐标,通过坐标转换参数转换得出流动站每个点的平面坐标x,y和海拔高h。X0,Y0,Z0。只设置一个参考站,并通过数据通信技术接收广播星历改正数的RTK测量技术。②网络RTK(NetworkRTK)。4.远离微波塔、电视发射塔、雷达电视,手机信号发射天线等。流动站是在参考站的一定范围内流动作业,并实时提供三维坐标的接收机第十一页,共十一页。
