第十章恒定电流VIP免费

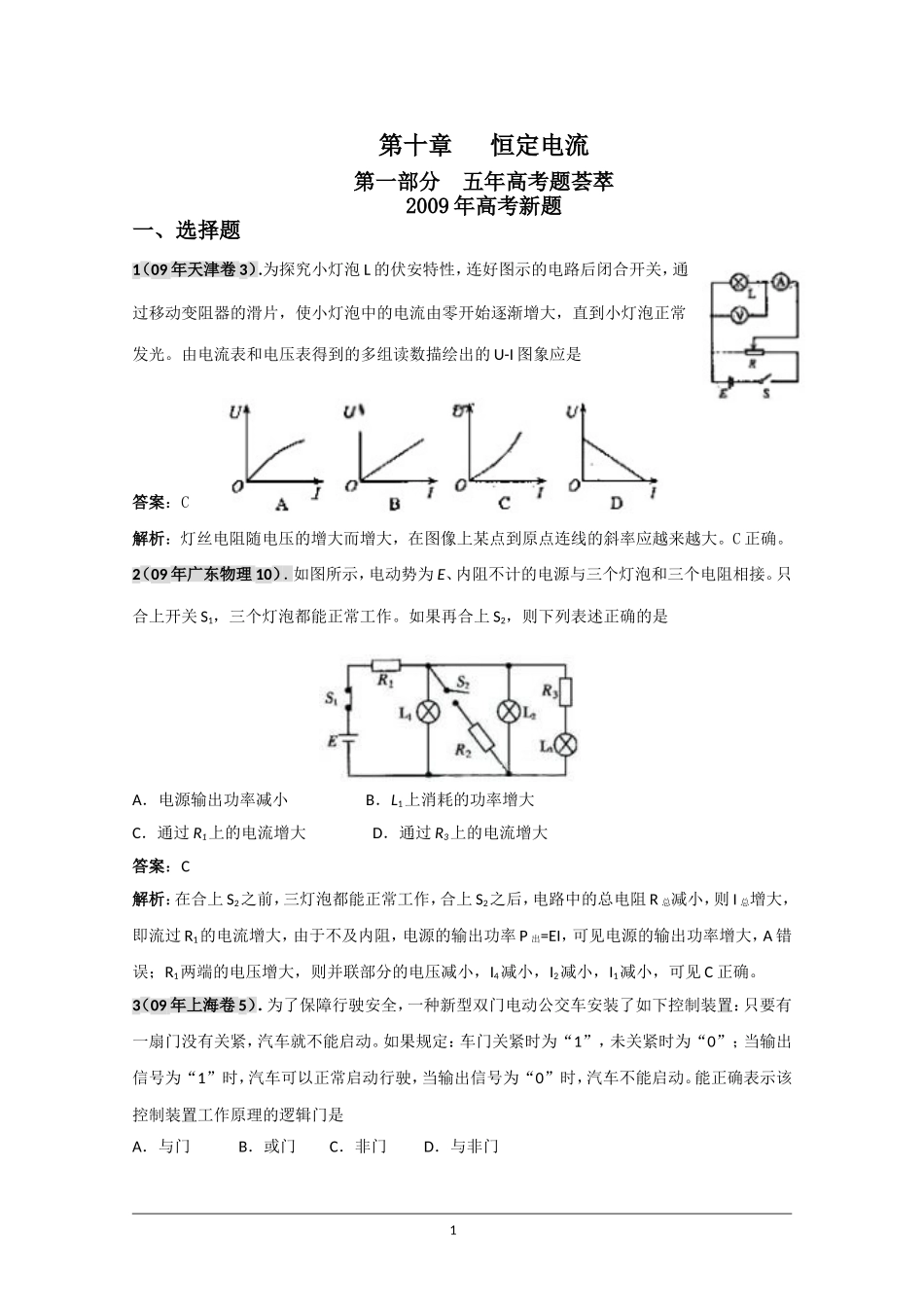

第十章恒定电流_第1页
1/31
第十章恒定电流_第2页
2/31
第十章恒定电流_第3页
3/31
第十章恒定电流第一部分五年高考题荟萃2009年高考新题一、选择题1(09年天津卷3).为探究小灯泡L的伏安特性,连好图示的电路后闭合开关,通过移动变阻器的滑片,使小灯泡中的电流由零开始逐渐增大,直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是答案:C解析:灯丝电阻随电压的增大而增大,在图像上某点到原点连线的斜率应越来越大。C正确。2(09年广东物理10).如图所示,电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1,三个灯泡都能正常工作。如果再合上S2,则下列表述正确的是A.电源输出功率减小B.L1上消耗的功率增大C.通过R1上的电流增大D.通过R3上的电流增大答案:C解析:在合上S2之前,三灯泡都能正常工作,合上S2之后,电路中的总电阻R总减小,则I总增大,即流过R1的电流增大,由于不及内阻,电源的输出功率P出=EI,可见电源的输出功率增大,A错误;R1两端的电压增大,则并联部分的电压减小,I4减小,I2减小,I1减小,可见C正确。3(09年上海卷5).为了保障行驶安全,一种新型双门电动公交车安装了如下控制装置:只要有一扇门没有关紧,汽车就不能启动。如果规定:车门关紧时为“1”,未关紧时为“0”;当输出信号为“1”时,汽车可以正常启动行驶,当输出信号为“0”时,汽车不能启动。能正确表示该控制装置工作原理的逻辑门是A.与门B.或门C.非门D.与非门1答案:A4(09年江苏物理5).在如图所示的闪光灯电路中,电源的电动势为E,电容器的电容为C。当闪光灯两端电压达到击穿电压U时,闪光灯才有电流通过并发光,正常工作时,闪光灯周期性短暂闪光,则可以判定A.电源的电动势E一定小于击穿电压UB.电容器所带的最大电荷量一定为CEC.闪光灯闪光时,电容器所带的电荷量一定增大D.在一个闪光周期内,通过电阻R的电荷量与通过闪光灯的电荷量一定相等答案:D解析:理解此电路的工作过程是解决本题的关键。电容器两端的电压与闪光灯两端的电压相等,当电源给电容器充电,达到闪光灯击穿电压U时,闪光灯被击穿,电容器放电,放电后闪光灯两端电压小于U,断路,电源再次给电容器充电,达到电压U时,闪光灯又被击穿,电容器放电,如此周期性充放电,使得闪光灯周期性短暂闪光。要使得充电后达到电压U,则电源电动势一定大于等于U,A项错误;电容器两端的最大电压为U,故电容器所带的最大电荷量为CU,B项错误;闪光灯闪光时电容器放电,所带电荷量减少,C项错误;充电时电荷通过R,通过闪光灯放电,故充放电过程中通过电阻R的电荷量与通过闪光灯的电荷量一定相等,D项正确。5(09年重庆卷18).某实物投影机有10个相同的强光灯L1~L10(24V/200W)和10个相同的指示灯X1~X10(220V/2W),将其连接在220V交流电源上,电路见题18图,若工作一段时间后,L2灯丝烧断,则,A.X1的功率减小,L1的功率增大。B.X1的功率增大,L1的功率增大C,X2功率增大,其它指示灯的功率减小D.X2功率减小,其它指示灯的功率增大答案:C6(09年四川卷17).如图甲所示,理想变压器原、副线圈的匝数比为10:1,R1=20,R2=30,C为电容器。已知通过R1的正弦交流电如图乙所示,则2A.交流电的频率为0.02HzB.原线圈输入电压的最大值为2002VC.电阻R2的电功率约为6.67WD.通过R3的电流始终为零答案:C解析:根据变压器原理可知原副线圈中电流的周期、频率相同,周期为0.02s、频率为50赫兹,A错。由图乙可知通过R1的电流最大值为Im=1A、根据欧姆定律可知其最大电压为Um=20V,再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200V、B错;因为电容器有通交流、阻直流的作用,则有电流通过R3和电容器,D错;根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R2的电流有效值为I=m12I2RR、电压有效值为U=Um/2V,电阻R2的电功率为P2=UI=203W、C对。7(09年广东理科基础5).导体的电阻是导体本身的一种性质,对于同种材料的导体,下列表述正确的是A.横截面积一定,电阻与导体的长度成正比B.长度一定,电阻与导体的横截面积成正比C.电压一定,电阻与通过导体的电流成正比D.电流一定,电阻与导体两端的电压成反比答案:A解析:对于...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第十章恒定电流
