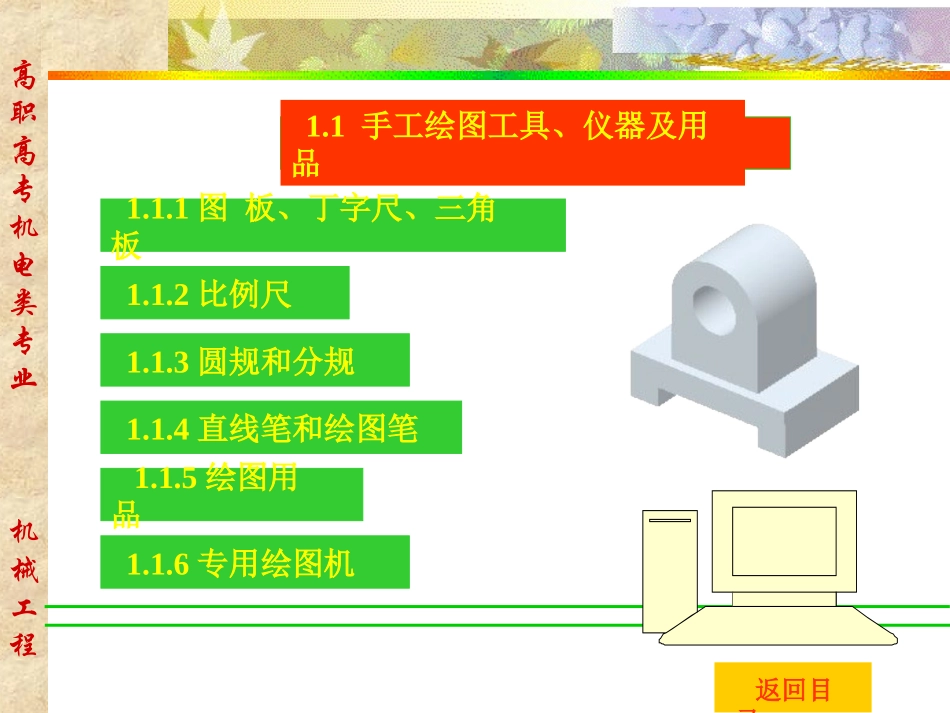

第第11章制图的基本知识与技章制图的基本知识与技能能高职高专机电类专业机械工程1.1手工绘图工具、仪器及用品1.2制图的基本规定1.3常用几何图形的画法1.4平面图形的分析与画法1.5制图的一般方法和步骤高职高专机电类专业机械工程1.1手工绘图工具、仪器及用品1.1.1图板、丁字尺、三角板1.1.2比例尺1.1.3圆规和分规1.1.4直线笔和绘图笔返回目录1.1.6专用绘图机1.1.5绘图用品高职高专机电类专业机械工程图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。返回高职高专机电类专业机械工程1.1.1图板、丁字尺、三角板图1-1图板及丁字尺高职高专机电类专业机械工程1．图板图板是用来铺放和固定图纸的。板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间。图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。常用的图板尺寸规格见表1-1。图板尺寸规格代号A0A1A2A3图板尺寸（宽×长）920×1220610×920460×610305×460表1-1图板尺寸规格（单位：mm）高职高专机电类专业机械工程2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形.3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。它主要用于配合丁字尺使用来画垂直线与倾斜线。画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a所示。同时，两块三角板配合使用，还可以画出已知直线的平行线或垂直线,如图1-2b所示。高职高专机电类专业机械工程a)b)已知直线求作直线移动不动图1-2三角板和丁字尺的配合使用返回高职高专机电类专业机械工程1.1.2比例尺比例尺是用来按一定比例量取长度时的专用量尺，可放大或缩小尺寸，如图1-3所示。常用的比例尺有两种：一种外形成三棱柱体，上有六种（1：100、1：200、1：300、1：400、1：500、1：600）不同的比例，称为三棱尺；另一种外形象直尺，上有三种不同的比例，称为比例直尺。画图时可按所需比例，用尺上标注的刻度直接量取而不需换算。如按1：100比例，画出实际长度为3m的图线，可在比例尺上找到1：100的刻度一边，直接量取相应刻度即可，这时，图上画出的长度是30mm。返回图1-3比例尺高职高专机电类专业机械工程1.1.3圆规和分规圆规主要是用来画圆及圆弧的。一般较完整的圆规应附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图1-4a)所示。在画图时，应使用钢针具有台阶的一端，并将其固定在圆心上，这样可不使圆心扩大，还应使铅芯尖与针尖大致等长。在一般情况下画圆或圆弧时，应使圆规按顺时针转动，并稍向前方倾斜。在画较大圆或圆弧时，应使圆规的两条腿都垂直于纸面,如图1-4b)所示。在画大圆时，还应接上延伸杆,如图1-4c)所示。图1-4圆规的用法高职高专机电类专业机械工程分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于一点,如图1-5a)所示等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1-5b)所...
