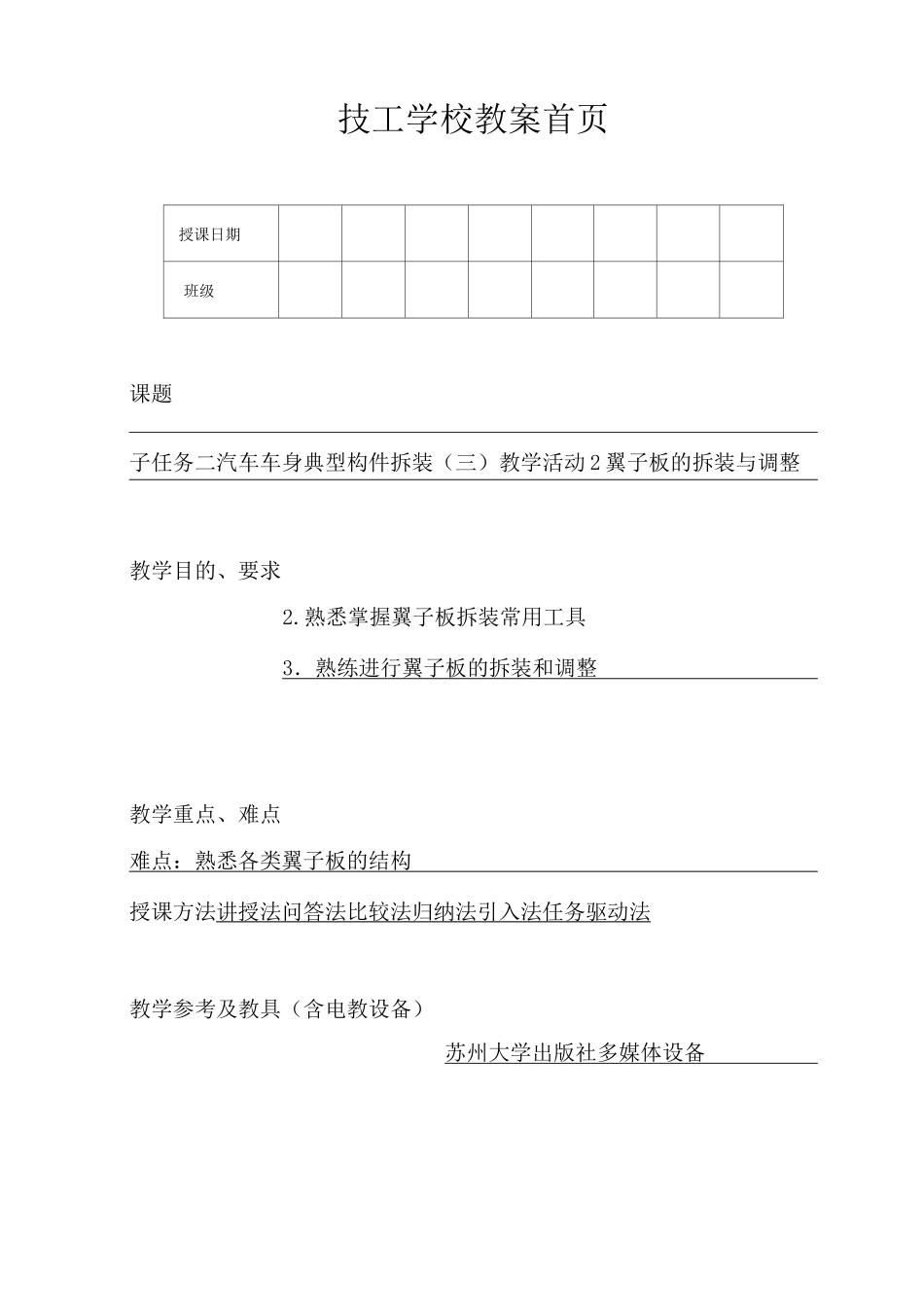

技工学校教案首页授课日期班级课题子任务二汽车车身典型构件拆装（三）教学活动2翼子板的拆装与调整教学目的、要求2.熟悉掌握翼子板拆装常用工具3．熟练进行翼子板的拆装和调整教学重点、难点难点：熟悉各类翼子板的结构授课方法讲授法问答法比较法归纳法引入法任务驱动法教学参考及教具（含电教设备）苏州大学出版社多媒体设备授课执行情况及分析板书设计或授课提纲：教案纸第1页教案纸第2页10分钟一.基本认识学生通过观讲授法1、翼子板的作用、结构分类和组成察现象总结（1）、作用：在汽车行驶过程中，防止被车轮卷起的砂石、泥浆溅到车厢的底部，是车上的大型覆盖件之一（2）、结构分类：按照安装位置又分为前翼子板和后翼子板。难点讲授法（3）、组成10分钟前翼子板大多用螺钉与车身壳体相连接，后端通过中间板结合实际使和前围支柱相连接，前端和散热器框的延长部分及灯具架用车型具体相连接，侧面与挡泥板连接。前翼子板一般由0.6〜0.8mm咼强度钢板拉延成型，表面形状由车身造型确定。后翼子板是车身后部侧面的外表，又称为后侧围板，是后部车身两侧的大块板件，从后车门向后一直延伸到后保险杠位置，构成后段车身的侧面。它与后侧围内板连接或后舱架连接（两厢式），后翼子板通常以焊接方式固定，是后段车身中的重要构件。后翼子板总成包容车轮，应具有防止水流飞溅的功能，并与车轮不发生运动干涉。它的形状和四周边界取决于车身造型，并与行李箱盖或后舱背门、后保险杠、后部灯具、车轮等形状和位置有关。分析讲解讲授法二、翼子板的拆卸与安装10分钟1、翼子板的拆卸结合实际使（1）打开发动机罩。用车型具体（2）拆下转向灯装饰盖和装饰灯（3）拧下前保险杠后面的连接螺钉（4）拆下保险杠前面的固定螺栓（5）拔下转向灯线束插头，两人配合拆下保险杠分析讲解教案纸第3页(6)拆下翼子板上面的连接螺栓。(7)再拆下前翼子板后上部的连接螺栓。(8)再拆下前翼子板前上部的连接螺栓。(9)拆下前位灯。(10)取下翼子板和翼子板轮罩结合实际使用车型具体分析讲解讲授法(11)翼子板的装复注：翼子板的安装按与拆卸相反的顺序进行，注意要更换损坏的插入式自锁螺母，换用新的塑料密封垫。【4】示范讲解结合实际使15分钟按照上述所讲知识点，按照企业实际操作模式，对学生用车型，适当演示法进行示范讲解翼子板的拆装。进行演示操165分钟巡回指导作。任务实施重点巡回指导1、先制定出一组进行钣金修复步骤，其中1人将步学生小组进骤写于黑板上，其他几人进行诊断操作，并记录实测数据；行操作，老师2、其他组同学继续进行诊断步骤的设计，并观察操巡视,个别辅作组同学操作的规范性，记录存在的错误，对操作同学进导与集中讲行测评，同时完成学生工作页；解相结合，并3、老师进仃巡回指导，多观察、多走动，对难点、强调安全操重点内容多指导多讲解，并及时纠正学生的不规范操作。作归纳法结束指导任务评价3分钟【1】本次课小结1、完成小组评价表对照本次课2、完成自我评价表任务进行小3、本次课任务的完成情况小结结2分【2】作业讲评教案纸第4页教案纸第5页5分钟【3】布置作业【4】清洁场地、设备维护、工具回收黑板布置针对学生掌握情况，适当提示教案纸第6页
