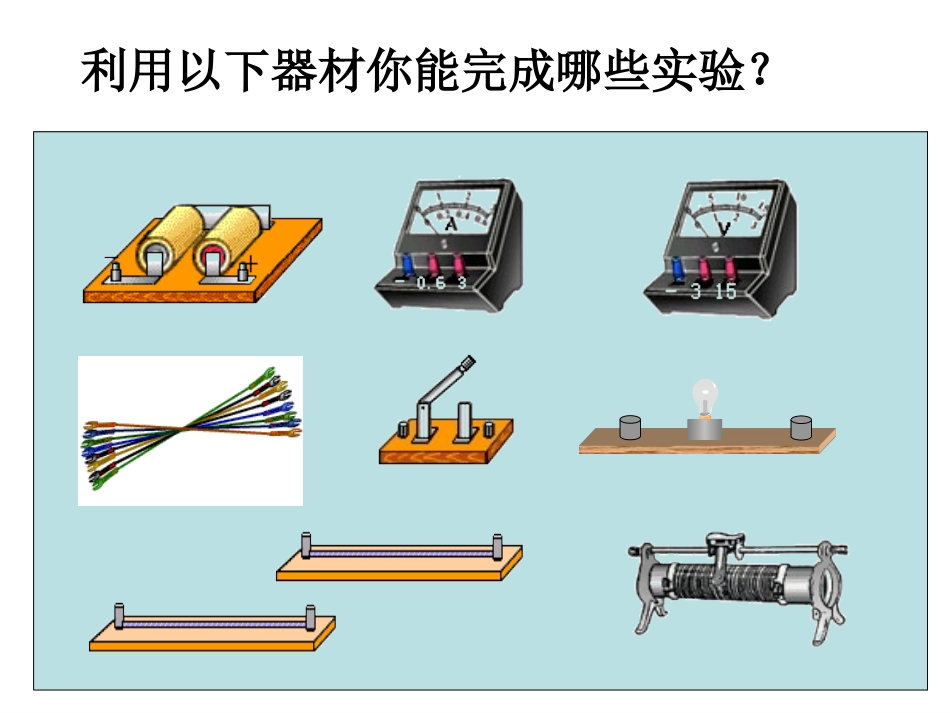

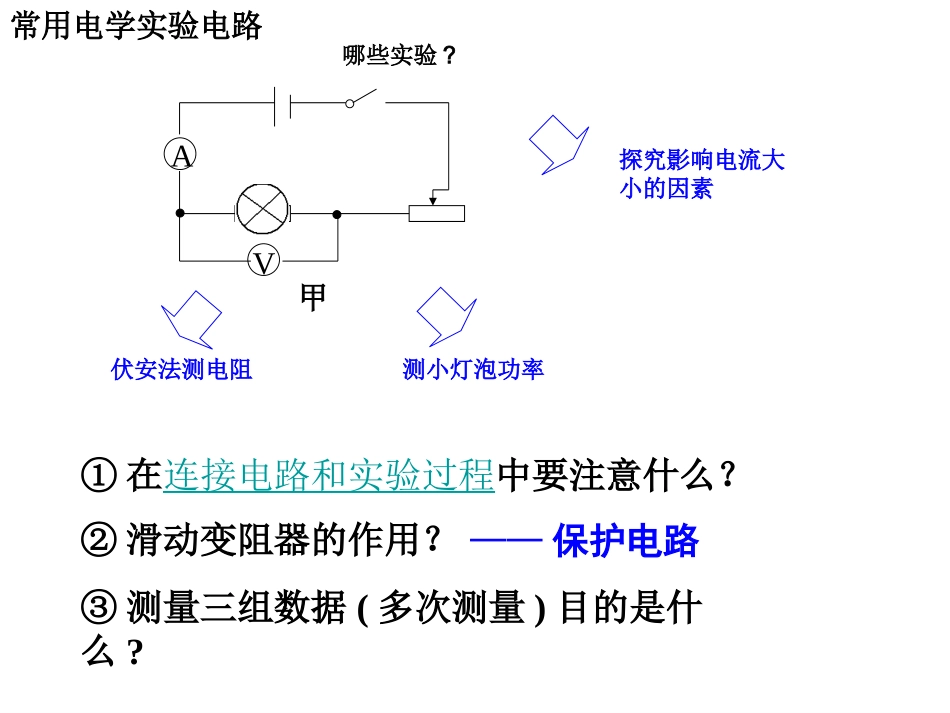

专题：电学实验一轮复习利用以下器材你能完成哪些实验？常用电学实验电路AV甲哪些实验?探究影响电流大小的因素测小灯泡功率伏安法测电阻②滑动变阻器的作用？③测量三组数据(多次测量)目的是什么?①在连接电路和实验过程中要注意什么？——保护电路——控制变量一.探究电流与电压、电阻的关系1.1.电路图电路图2.2.如何研究？如何研究？3.3.滑动变阻器的作用？滑动变阻器的作用？（1）保持电阻R不变,改变电阻两端的电压，测出通过它的电流，把测量结果记录下表:（R=5Ω）实验序号Ｕ／ＶＩ／Ａ①１０.２②１.５０.３③２０.４分析表中数据可知：电阻一定时，通过它的电流与它两端的电压成正比。此时滑动变阻器的作用：此时滑动变阻器的作用：改变电阻两端的电压（（22））保持电阻两端的电压不变，研究通过它的电流保持电阻两端的电压不变，研究通过它的电流与电阻大小的关系，测量结果记入下表（与电阻大小的关系，测量结果记入下表（U=3VU=3V））实验序号Ｒ／ΩＩ／Ａ①50.6②100.3③150.2分析表中数据可知：电压一定时，通过导体的电流与它的电阻成反比。保持电阻两端的电压不变此时滑动变阻器的作用：此时滑动变阻器的作用：定值电阻由5欧换成10欧时,滑片P如何移动?——向阻值大的方向移动欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。本实验多次测量是为了：本实验多次测量是为了：——寻找普遍规律I=U/R此方法还可研究那些问题？此方法还可研究那些问题？此实验用到的方法——控制变量法探究液体蒸发快慢与什么因素有关？探究液体蒸发快慢与什么因素有关？探究滑动摩擦力的大小与什么因素有关？探究滑动摩擦力的大小与什么因素有关？探究压力的作用效果与什么因素有关？探究压力的作用效果与什么因素有关？探究物体动能大小与什么因素有关？探究物体动能大小与什么因素有关？探究物体重力势能大小与什么因素有关？探究物体重力势能大小与什么因素有关？探究电阻大小与什么因素有关？探究电阻大小与什么因素有关？…………故障分析小灯泡断路：滑动变阻器断路：小灯泡短路：滑动变阻器短路：电流表无示数，电压表有示数且接近电源电压电流表无示数，电压表无示数电流表有示数，电压表无示数电流表有示数，电压表有示数小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。（1）实验过程中，移动变阻器滑片时，眼睛应注视＿＿＿（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数B例1（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是＿＿＿（选填序号）；A．10Ω0.5AB．20Ω1AC．50Ω2A（4）乙图中阴影部分面积表示的物理量是＿＿＿；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是＿＿＿＿＿＿＿＿＿。C电阻R两端的电压电阻R断路二.伏安法测电阻1.电路图2.原理：3.滑动变阻器的作用：欧姆定律（R=U/I）1）保护电路2）改变电阻两端电压和电路中电流，为了测量多次求平均值，减小误差。测电阻在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2．5V。(1)请用笔画线代替导线，将如图所示的实验电路未连接部分连接好(连线不得交叉)。闭合开关前，滑动变阻器的滑片应置于______(选填“a”或“b”)端。a例2(2)当开关闭合后，发现小灯泡不亮，电流表有示数，电压表无示数，则故障是。小灯泡短路(3)故障排除后，同学们移动滑动变阻器的滑片，记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值，根据这些数据在坐标纸上绘制出了通过小灯泡的电流随其两端电压变化关系的图像(如图所示)。分析图像可知，小灯泡正常工作时的灯丝电阻为Ω。10(4)从图像还可以看出，小灯泡灯丝的电阻随电压的增大逐渐_______(选填“变大”或“变小”)，从物理学角度分析，造成这一现象的原因是:_________________________________________________。变大电压增大时，小灯泡功率增大，灯丝温度升高(5)实验中测出了小灯泡在多次不同电压下的灯...
