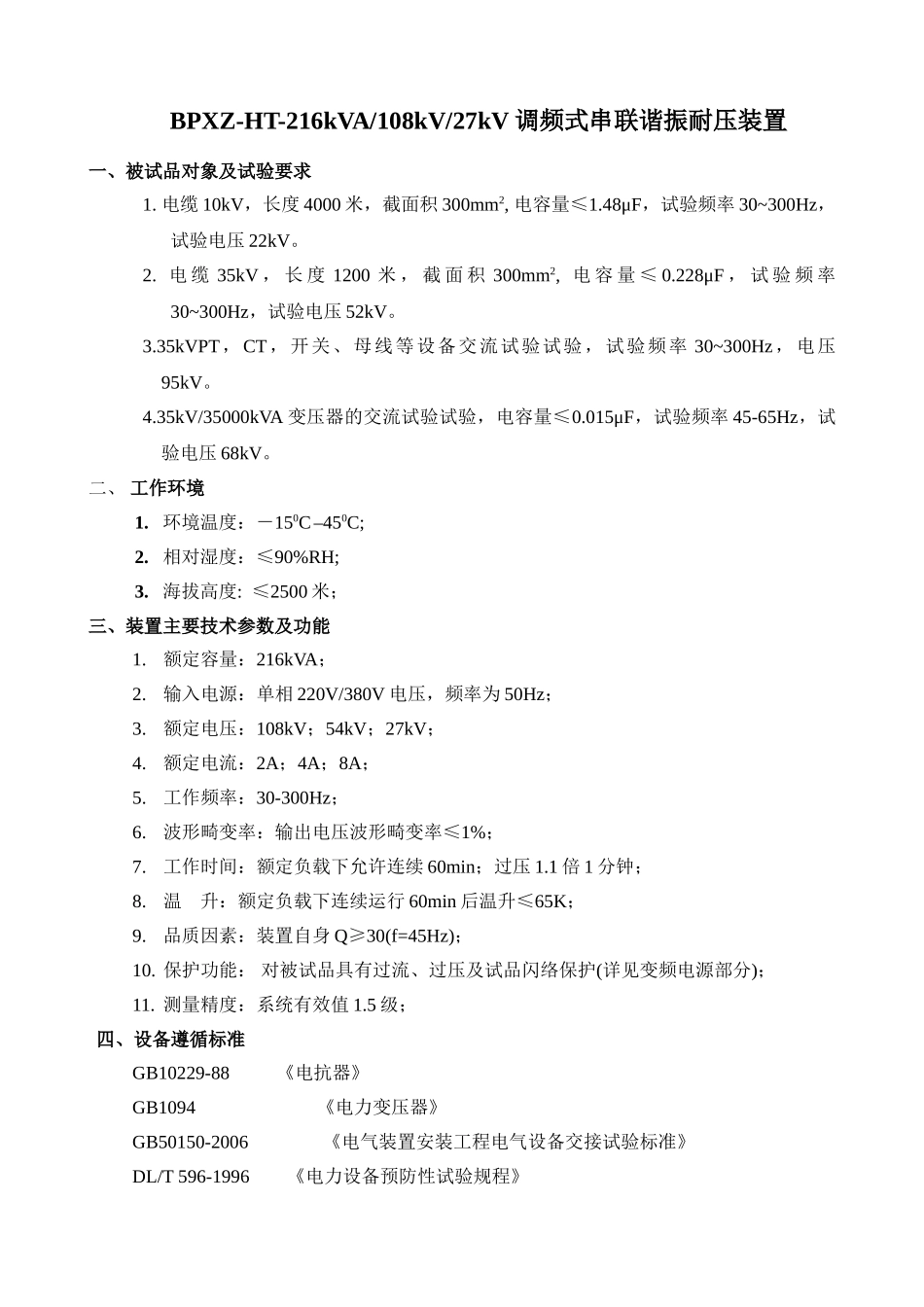

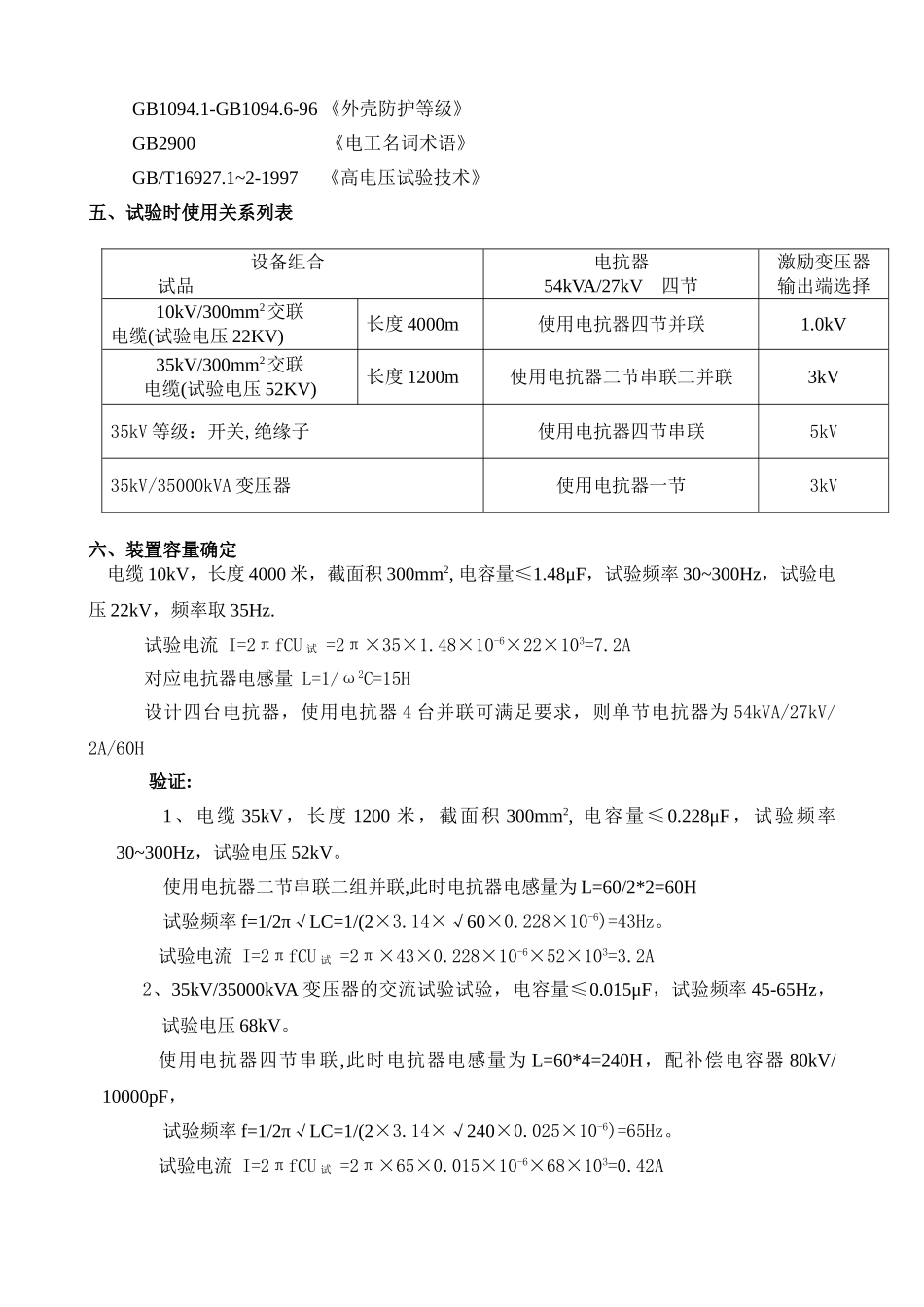

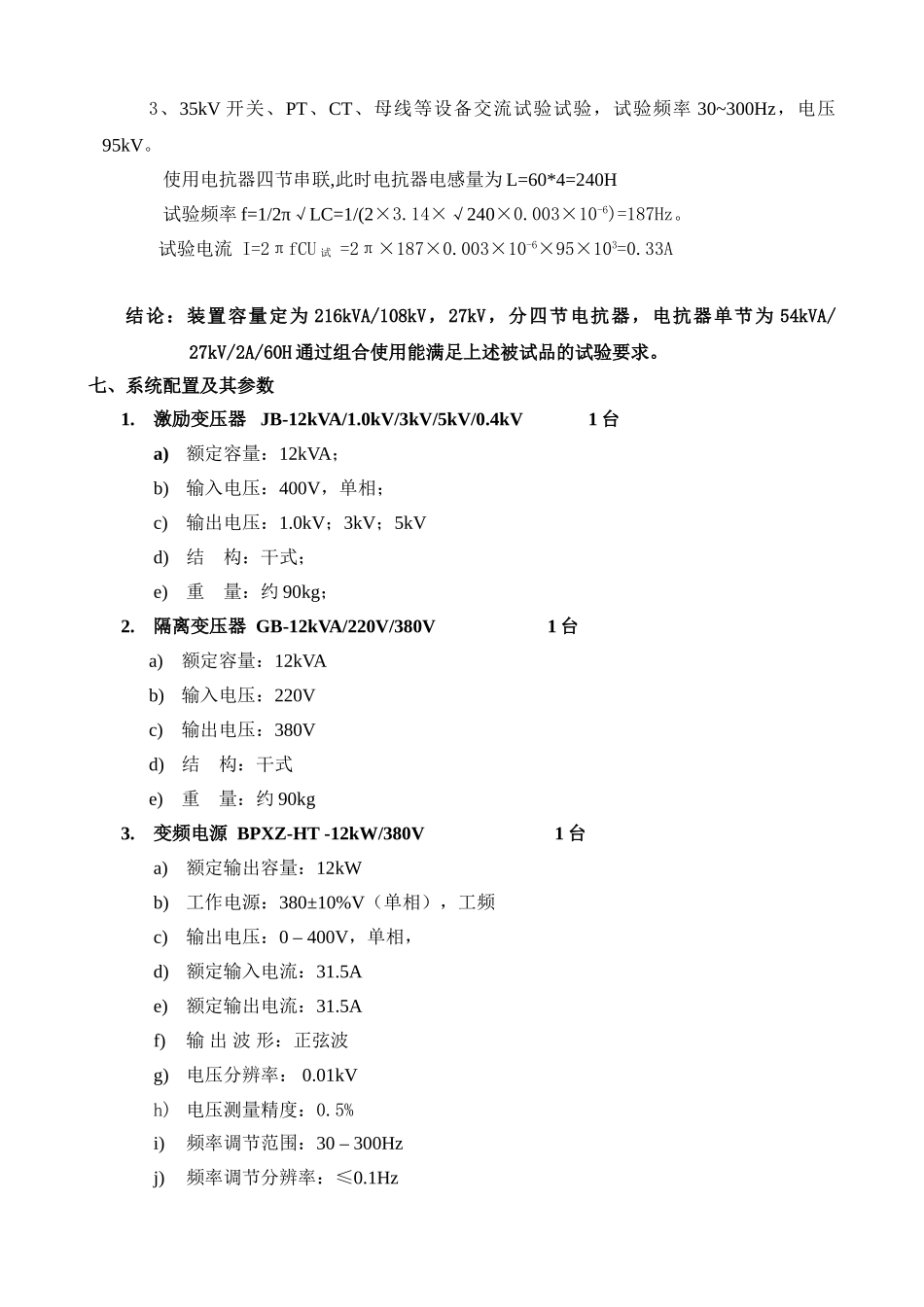

BPXZ-HT-216kVA/108kV/27kV调频式串联谐振耐压装置一、被试品对象及试验要求1.电缆10kV，长度4000米，截面积300mm2,电容量≤1.48μF，试验频率30~300Hz，试验电压22kV。2.电缆35kV，长度1200米，截面积300mm2,电容量≤0.228μF，试验频率30~300Hz，试验电压52kV。3.35kVPT，CT，开关、母线等设备交流试验试验，试验频率30~300Hz，电压95kV。4.35kV/35000kVA变压器的交流试验试验，电容量≤0.015μF，试验频率45-65Hz，试验电压68kV。二、工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH;3.海拔高度:≤2500米；三、装置主要技术参数及功能1.额定容量：216kVA；2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：108kV；54kV；27kV；4.额定电流：2A；4A；8A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、试验时使用关系列表设备组合试品电抗器54kVA/27kV四节激励变压器输出端选择10kV/300mm2交联电缆(试验电压22KV)长度4000m使用电抗器四节并联1.0kV35kV/300mm2交联电缆(试验电压52KV)长度1200m使用电抗器二节串联二并联3kV35kV等级：开关,绝缘子使用电抗器四节串联5kV35kV/35000kVA变压器使用电抗器一节3kV六、装置容量确定电缆10kV，长度4000米，截面积300mm2,电容量≤1.48μF，试验频率30~300Hz，试验电压22kV，频率取35Hz.试验电流I=2πfCU试=2π×35×1.48×10-6×22×103=7.2A对应电抗器电感量L=1/ω2C=15H设计四台电抗器，使用电抗器4台并联可满足要求，则单节电抗器为54kVA/27kV/2A/60H验证:1、电缆35kV，长度1200米，截面积300mm2,电容量≤0.228μF，试验频率30~300Hz，试验电压52kV。使用电抗器二节串联二组并联,此时电抗器电感量为L=60/2*2=60H试验频率f=1/2π√LC=1/(2×3.14×√60×0.228×10-6)=43Hz。试验电流I=2πfCU试=2π×43×0.228×10-6×52×103=3.2A2、35kV/35000kVA变压器的交流试验试验，电容量≤0.015μF，试验频率45-65Hz，试验电压68kV。使用电抗器四节串联,此时电抗器电感量为L=60*4=240H，配补偿电容器80kV/10000pF，试验频率f=1/2π√LC=1/(2×3.14×√240×0.025×10-6)=65Hz。试验电流I=2πfCU试=2π×65×0.015×10-6×68×103=0.42A3、35kV开关、PT、CT、母线等设备交流试验试验，试验频率30~300Hz，电压95kV。使用电抗器四节串联,此时电抗器电感量为L=60*4=240H试验频率f=1/2π√LC=1/(2×3.14×√240×0.003×10-6)=187Hz。试验电流I=2πfCU试=2π×187×0.003×10-6×95×103=0.33A结论：装置容量定为216kVA/108kV，27kV，分四节电抗器，电抗器单节为54kVA/27kV/2A/60H通过组合使用能满足上述被试品的试验要求。七、系统配置及其参数1.激励变压器JB-12kVA/1.0kV/3kV/5kV/0.4kV1台a)额定容量：12kVA；b)输入电压：400V，单相；c)输出电压：1.0kV；3kV；5kVd)结构：干式；e)重量：约90kg；2.隔离变压器GB-12kVA/220V/380V1台a)额定容量：12kVAb)输入电压：220Vc)输出电压：380Vd)结构：干式e)重量：约90kg3.变频电源BPXZ-HT-12kW/380V1台a)额定输出容量：12kWb)工作电源：380±10%V（单相），工频c)输出电压：0–400V，单相，d)额定输入电流：31.5Ae)额定输出电流：31.5Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30–300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度：0.1%l)运行时间：额定容量下连续60minm)额定容量下连续运行60min元器件最高温度≤65K;n)噪声水平：≤50dBo)可实现以下功能1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振...
