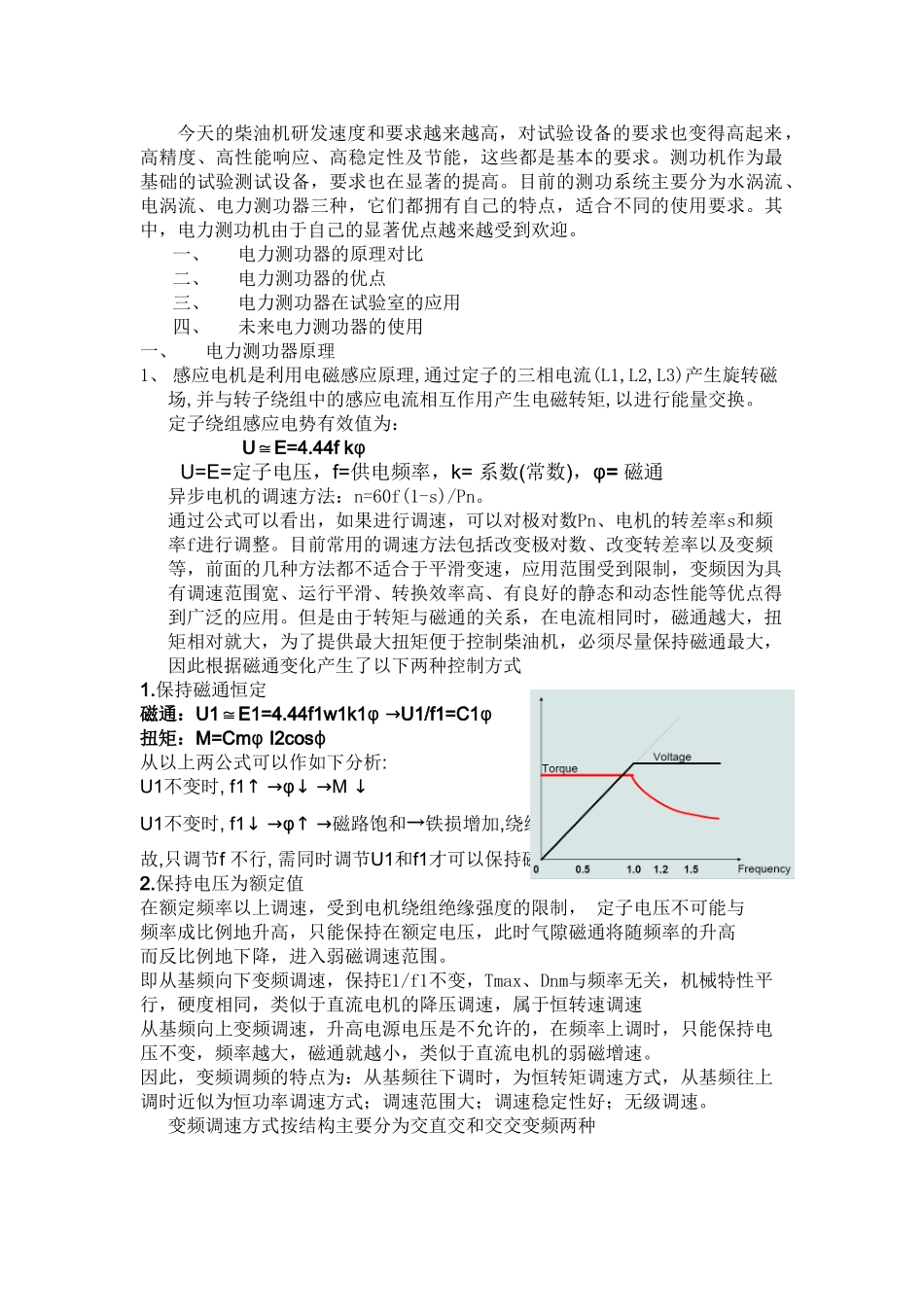

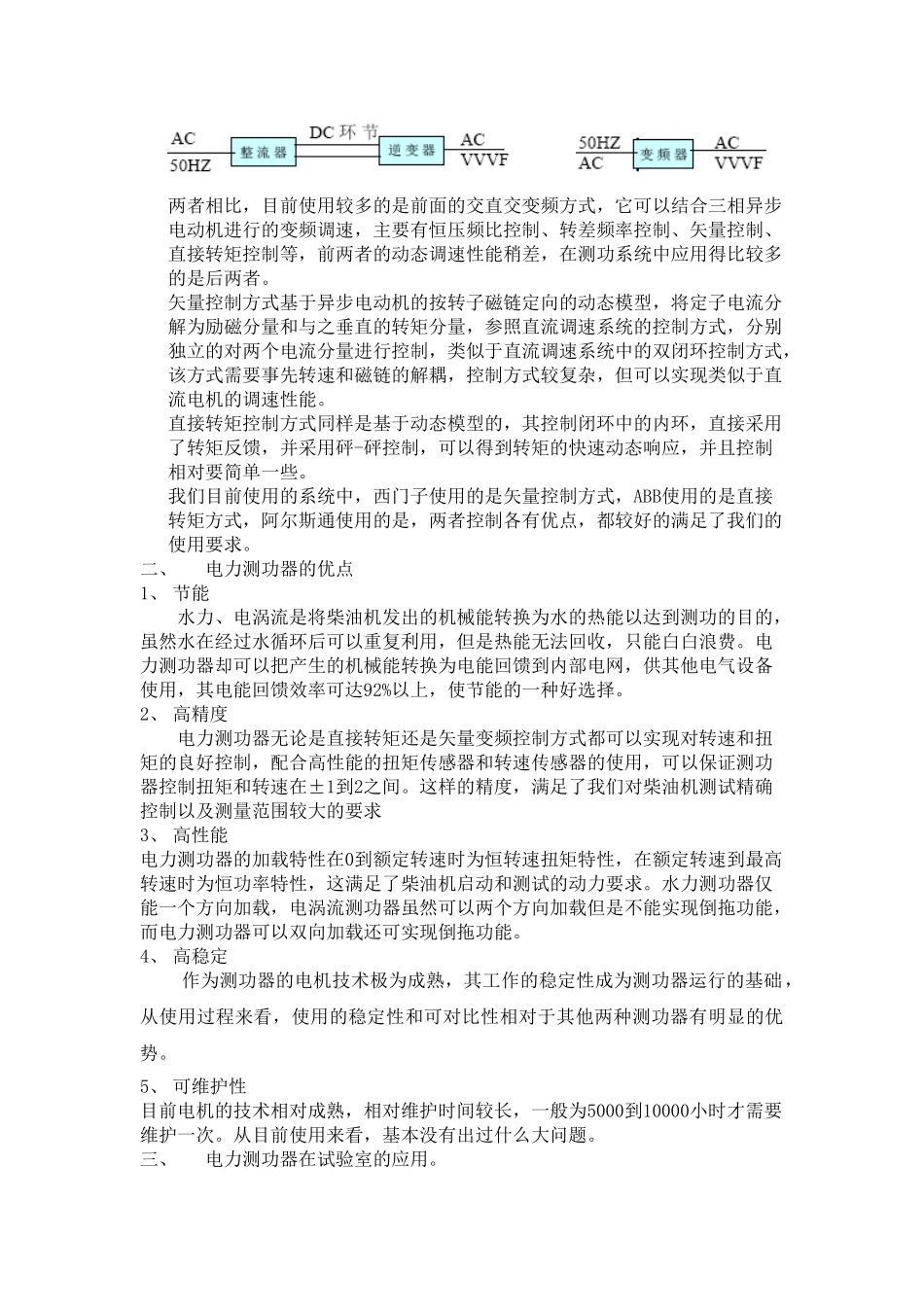

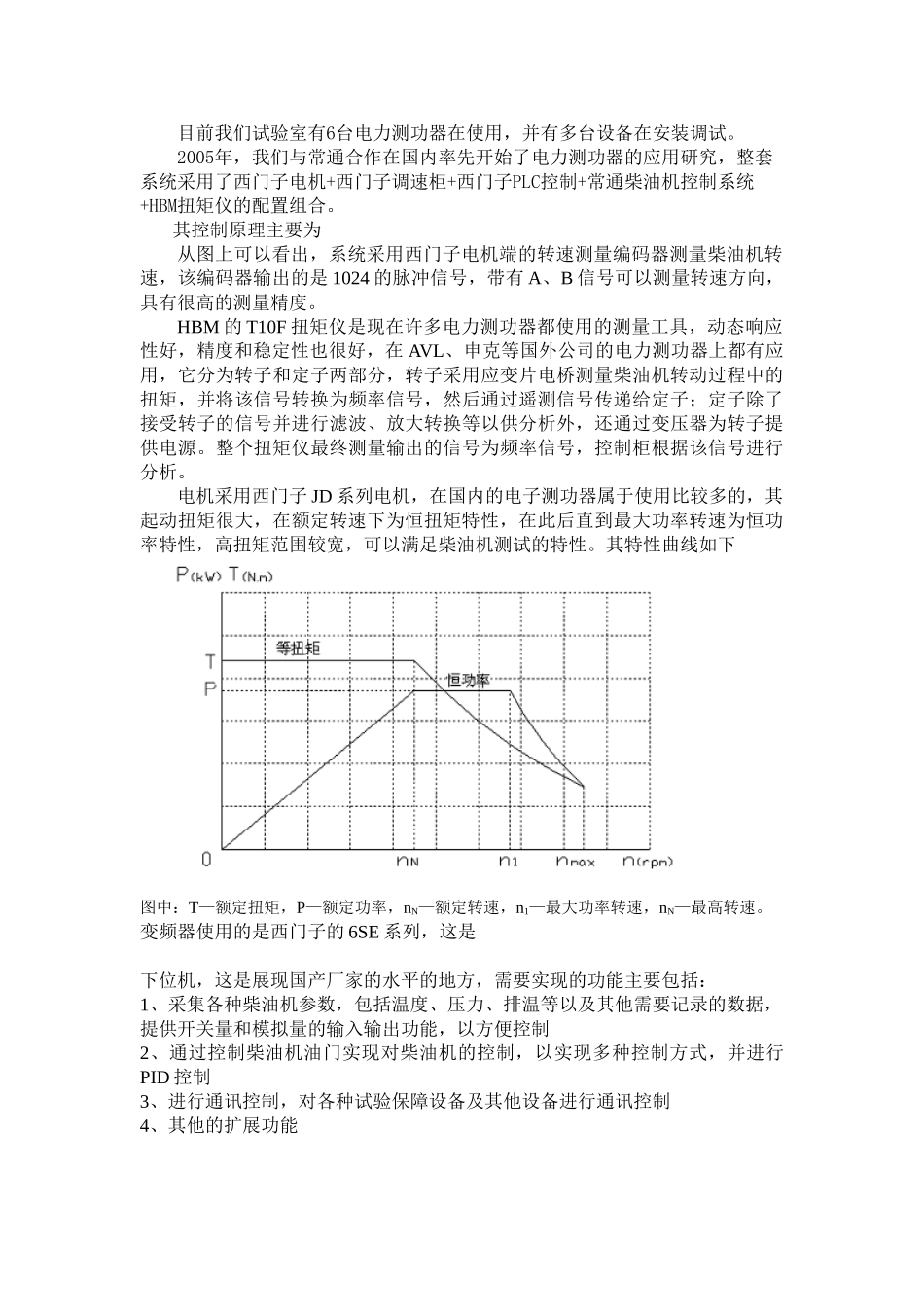

今天的柴油机研发速度和要求越来越高，对试验设备的要求也变得高起来，高精度、高性能响应、高稳定性及节能，这些都是基本的要求。测功机作为最基础的试验测试设备，要求也在显著的提高。目前的测功系统主要分为水涡流、电涡流、电力测功器三种，它们都拥有自己的特点，适合不同的使用要求。其中，电力测功机由于自己的显著优点越来越受到欢迎。一、电力测功器的原理对比二、电力测功器的优点三、电力测功器在试验室的应用四、未来电力测功器的使用一、电力测功器原理1、感应电机是利用电磁感应原理,通过定子的三相电流(L1,L2,L3)产生旋转磁场,并与转子绕组中的感应电流相互作用产生电磁转矩,以进行能量交换。定子绕组感应电势有效值为：U≅E=4.44fkφU=E=定子电压，f=供电频率，k=系数(常数)，φ=磁通异步电机的调速方法：n=60f(1-s)/Pn。通过公式可以看出，如果进行调速，可以对极对数Pn、电机的转差率s和频率f进行调整。目前常用的调速方法包括改变极对数、改变转差率以及变频等，前面的几种方法都不适合于平滑变速，应用范围受到限制，变频因为具有调速范围宽、运行平滑、转换效率高、有良好的静态和动态性能等优点得到广泛的应用。但是由于转矩与磁通的关系，在电流相同时，磁通越大，扭矩相对就大，为了提供最大扭矩便于控制柴油机，必须尽量保持磁通最大，因此根据磁通变化产生了以下两种控制方式1.保持磁通恒定磁通：U1≅E1=4.44f1w1k1φ→U1/f1=C1φ扭矩：M=CmφI2cosϕ从以上两公式可以作如下分析:U1不变时,f1↑→φ↓→M↓U1不变时,f1↓→φ↑→磁路饱和→铁损增加,绕组过分发热，功率因素降低。故,只调节f不行,需同时调节U1和f1才可以保持磁通的恒定.。2.保持电压为额定值在额定频率以上调速，受到电机绕组绝缘强度的限制，定子电压不可能与频率成比例地升高，只能保持在额定电压，此时气隙磁通将随频率的升高而反比例地下降，进入弱磁调速范围。即从基频向下变频调速，保持E1/f1不变，Tmax、Dnm与频率无关，机械特性平行，硬度相同，类似于直流电机的降压调速，属于恒转速调速从基频向上变频调速，升高电源电压是不允许的，在频率上调时，只能保持电压不变，频率越大，磁通就越小，类似于直流电机的弱磁增速。因此，变频调频的特点为：从基频往下调时，为恒转矩调速方式，从基频往上调时近似为恒功率调速方式；调速范围大；调速稳定性好；无级调速。变频调速方式按结构主要分为交直交和交交变频两种两者相比，目前使用较多的是前面的交直交变频方式，它可以结合三相异步电动机进行的变频调速，主要有恒压频比控制、转差频率控制、矢量控制、直接转矩控制等，前两者的动态调速性能稍差，在测功系统中应用得比较多的是后两者。矢量控制方式基于异步电动机的按转子磁链定向的动态模型，将定子电流分解为励磁分量和与之垂直的转矩分量，参照直流调速系统的控制方式，分别独立的对两个电流分量进行控制，类似于直流调速系统中的双闭环控制方式，该方式需要事先转速和磁链的解耦，控制方式较复杂，但可以实现类似于直流电机的调速性能。直接转矩控制方式同样是基于动态模型的，其控制闭环中的内环，直接采用了转矩反馈，并采用砰-砰控制，可以得到转矩的快速动态响应，并且控制相对要简单一些。我们目前使用的系统中，西门子使用的是矢量控制方式，ABB使用的是直接转矩方式，阿尔斯通使用的是，两者控制各有优点，都较好的满足了我们的使用要求。二、电力测功器的优点1、节能水力、电涡流是将柴油机发出的机械能转换为水的热能以达到测功的目的，虽然水在经过水循环后可以重复利用，但是热能无法回收，只能白白浪费。电力测功器却可以把产生的机械能转换为电能回馈到内部电网，供其他电气设备使用，其电能回馈效率可达92%以上，使节能的一种好选择。2、高精度电力测功器无论是直接转矩还是矢量变频控制方式都可以实现对转速和扭矩的良好控制，配合高性能的扭矩传感器和转速传感器的使用，可以保证测功器控制扭矩和转速在±1到2之间。这样的精度，满足了我们对柴油机测试精确控制以及测量范围较大的要求3、高性能电力测功器的加载特性在0到额定转速时为恒转速扭矩特性，在额...
