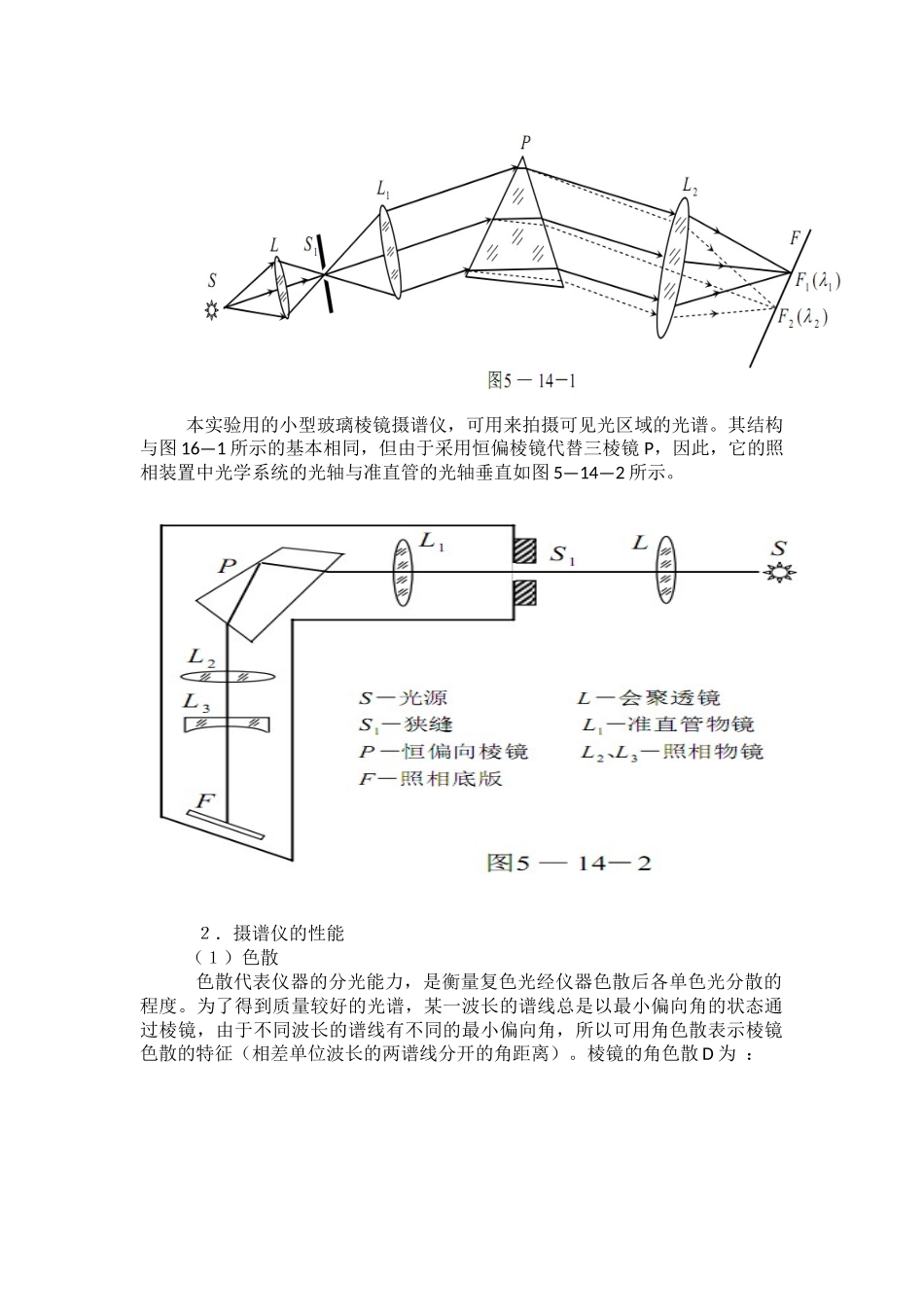

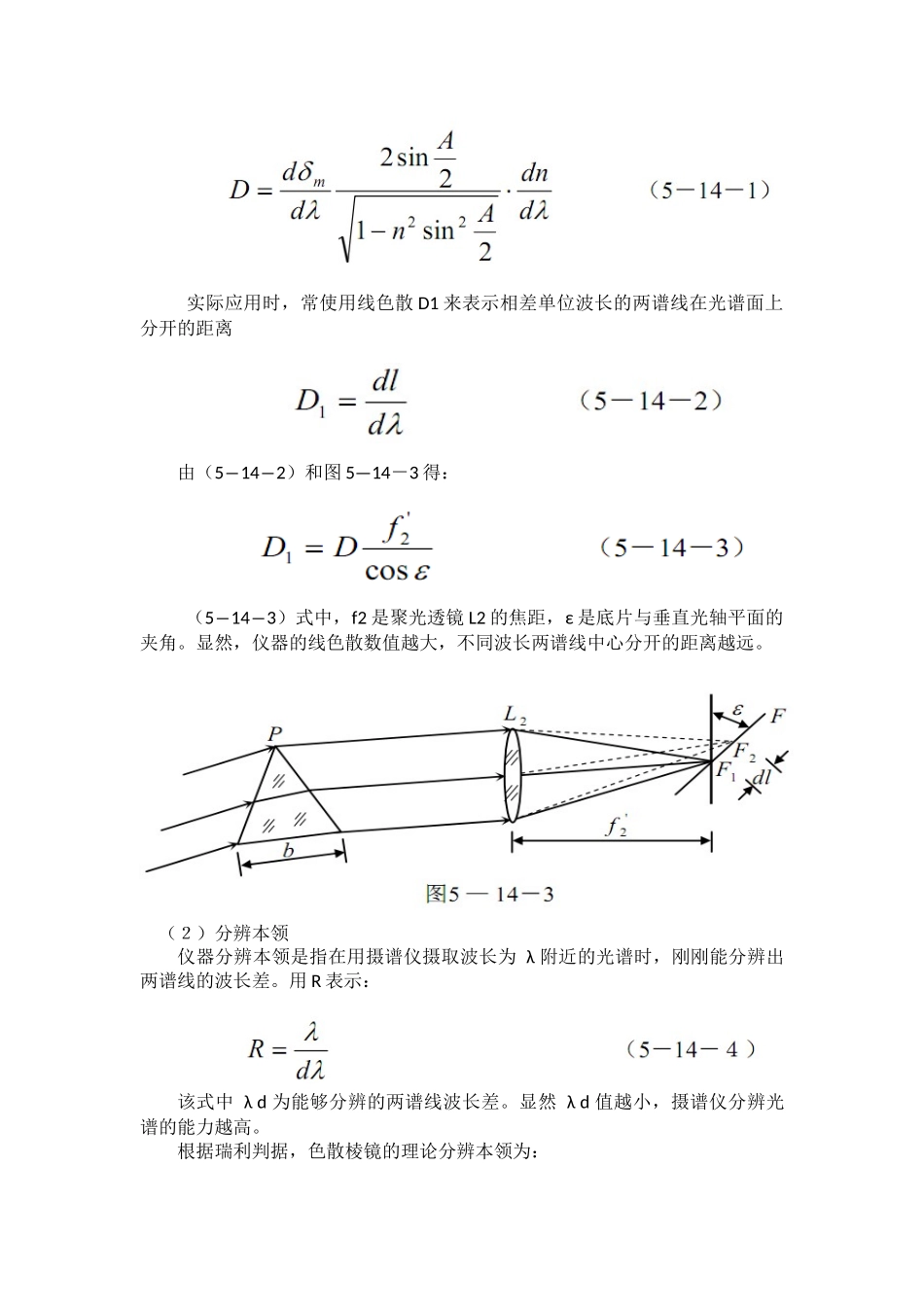

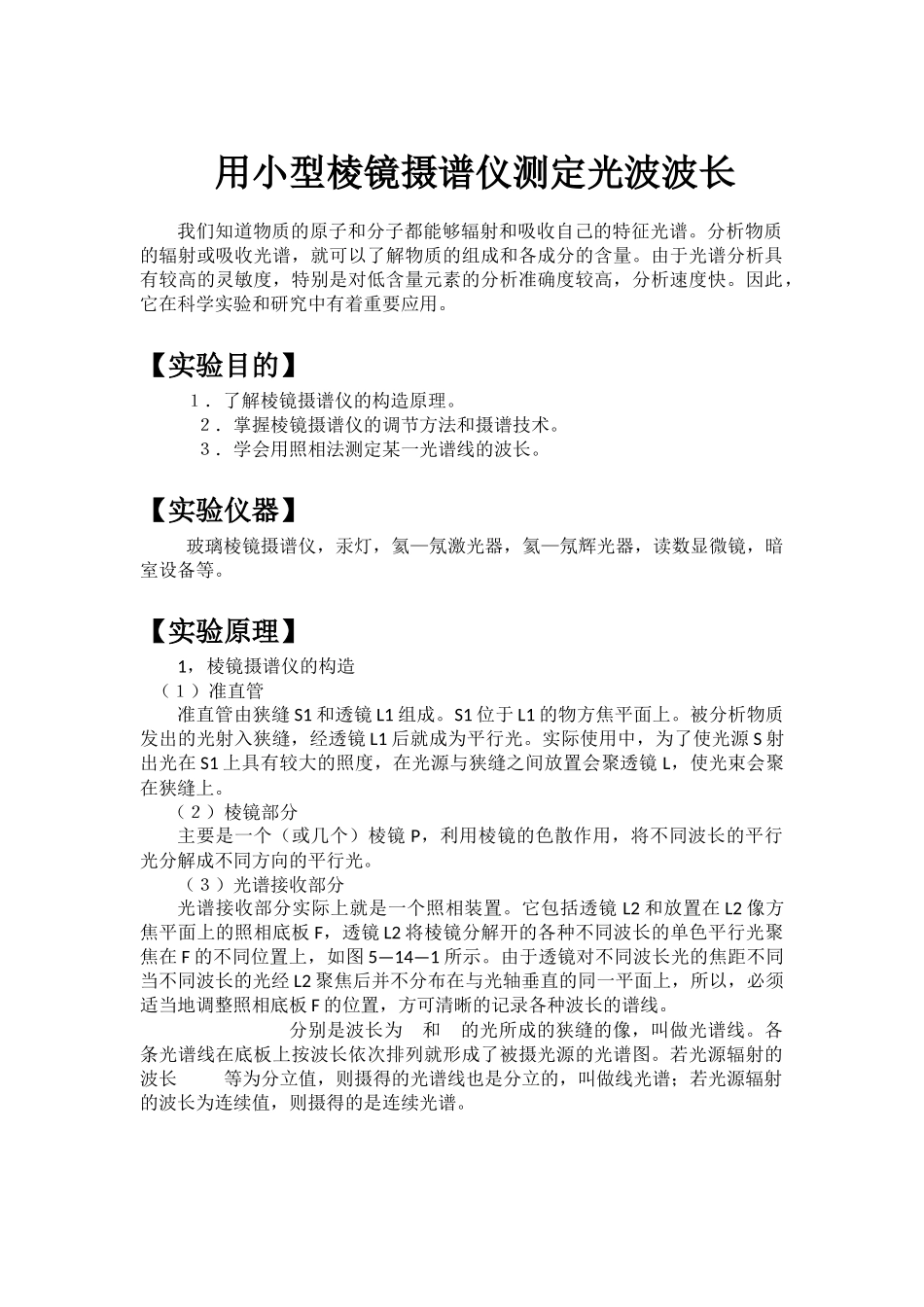

用小型棱镜摄谱仪测定光波波长我们知道物质的原子和分子都能够辐射和吸收自己的特征光谱。分析物质的辐射或吸收光谱，就可以了解物质的组成和各成分的含量。由于光谱分析具有较高的灵敏度，特别是对低含量元素的分析准确度较高，分析速度快。因此，它在科学实验和研究中有着重要应用。【实验目的】１．了解棱镜摄谱仪的构造原理。２．掌握棱镜摄谱仪的调节方法和摄谱技术。３．学会用照相法测定某一光谱线的波长。【实验仪器】玻璃棱镜摄谱仪，汞灯，氦—氖激光器，氦—氖辉光器，读数显微镜，暗室设备等。【实验原理】1，棱镜摄谱仪的构造（１）准直管准直管由狭缝S1和透镜L1组成。S1位于L1的物方焦平面上。被分析物质发出的光射入狭缝，经透镜L1后就成为平行光。实际使用中，为了使光源S射出光在S1上具有较大的照度，在光源与狭缝之间放置会聚透镜L，使光束会聚在狭缝上。（２）棱镜部分主要是一个（或几个）棱镜P，利用棱镜的色散作用，将不同波长的平行光分解成不同方向的平行光。（３）光谱接收部分光谱接收部分实际上就是一个照相装置。它包括透镜L2和放置在L2像方焦平面上的照相底板F，透镜L2将棱镜分解开的各种不同波长的单色平行光聚焦在F的不同位置上，如图5—14—1所示。由于透镜对不同波长光的焦距不同当不同波长的光经L2聚焦后并不分布在与光轴垂直的同一平面上，所以，必须适当地调整照相底板F的位置，方可清晰的记录各种波长的谱线。分别是波长为和的光所成的狭缝的像，叫做光谱线。各条光谱线在底板上按波长依次排列就形成了被摄光源的光谱图。若光源辐射的波长等为分立值，则摄得的光谱线也是分立的，叫做线光谱；若光源辐射的波长为连续值，则摄得的是连续光谱。本实验用的小型玻璃棱镜摄谱仪，可用来拍摄可见光区域的光谱。其结构与图16—1所示的基本相同，但由于采用恒偏棱镜代替三棱镜P，因此，它的照相装置中光学系统的光轴与准直管的光轴垂直如图5—14—2所示。２．摄谱仪的性能（１）色散色散代表仪器的分光能力，是衡量复色光经仪器色散后各单色光分散的程度。为了得到质量较好的光谱，某一波长的谱线总是以最小偏向角的状态通过棱镜，由于不同波长的谱线有不同的最小偏向角，所以可用角色散表示棱镜色散的特征（相差单位波长的两谱线分开的角距离）。棱镜的角色散D为：实际应用时，常使用线色散D1来表示相差单位波长的两谱线在光谱面上分开的距离由（5―14―2）和图5—14－3得：（5―14―3）式中，f2是聚光透镜L2的焦距，ε是底片与垂直光轴平面的夹角。显然，仪器的线色散数值越大，不同波长两谱线中心分开的距离越远。（２）分辨本领仪器分辨本领是指在用摄谱仪摄取波长为λ附近的光谱时，刚刚能分辨出两谱线的波长差。用R表示：该式中λd为能够分辨的两谱线波长差。显然λd值越小，摄谱仪分辨光谱的能力越高。根据瑞利判据，色散棱镜的理论分辨本领为：在（5―14―5）式中，b为棱镜底边的有效宽度。可见，要提高棱镜摄谱仪的光谱分辨本领，必须选用高色散率的材料制作色散棱镜，且底边b要宽。（３）相对孔径为了使照相底片上谱线能有较大的照度，缩短摄谱时间，在不计光通过摄谱仪系统的光能损失时，谱线的照度E主要决定于进光狭缝的亮度B和照相物镜L2。当透光孔径为D，焦距为f2时，相对孔径为D/f2，即：因此，要增加谱线的照度，可应用聚光照明系统，提高狭缝的亮度，并选用相对孔径大的照相物镜。本实验将使用小型棱镜摄谱仪，通过拍摄氦氖辉光和氦氖激光的比较光谱，测定氦氖激光的波长。比较光谱就是将已知波长的谱线组和待测波长的谱线组并列记录在同一底片上，只要记录时，保持各谱线组不发生横向移动，便可使辉光放电谱线的已知波长，利用线性内插法，测知激光谱线的波长。３．拍摄光谱用如图5—14—4所示的哈曼光阑遮光的方法拍摄比较光谱。它有三个方形小孔，第一孔的下面一条边与第二孔的上面一条边在同一直线上。光阑装在摄谱仪的狭缝前，左右移动光阑，可将其上的三条刻线中任意一条对准狭缝外壳的边缘，这时，与该刻线相对应的孔与狭缝相合。假如我们先用第一孔拍摄已知波长的光谱（如汞灯的光谱），移动光阑再用第二孔拍摄待测光源（如...
