(实验七)加载与备份VIP免费

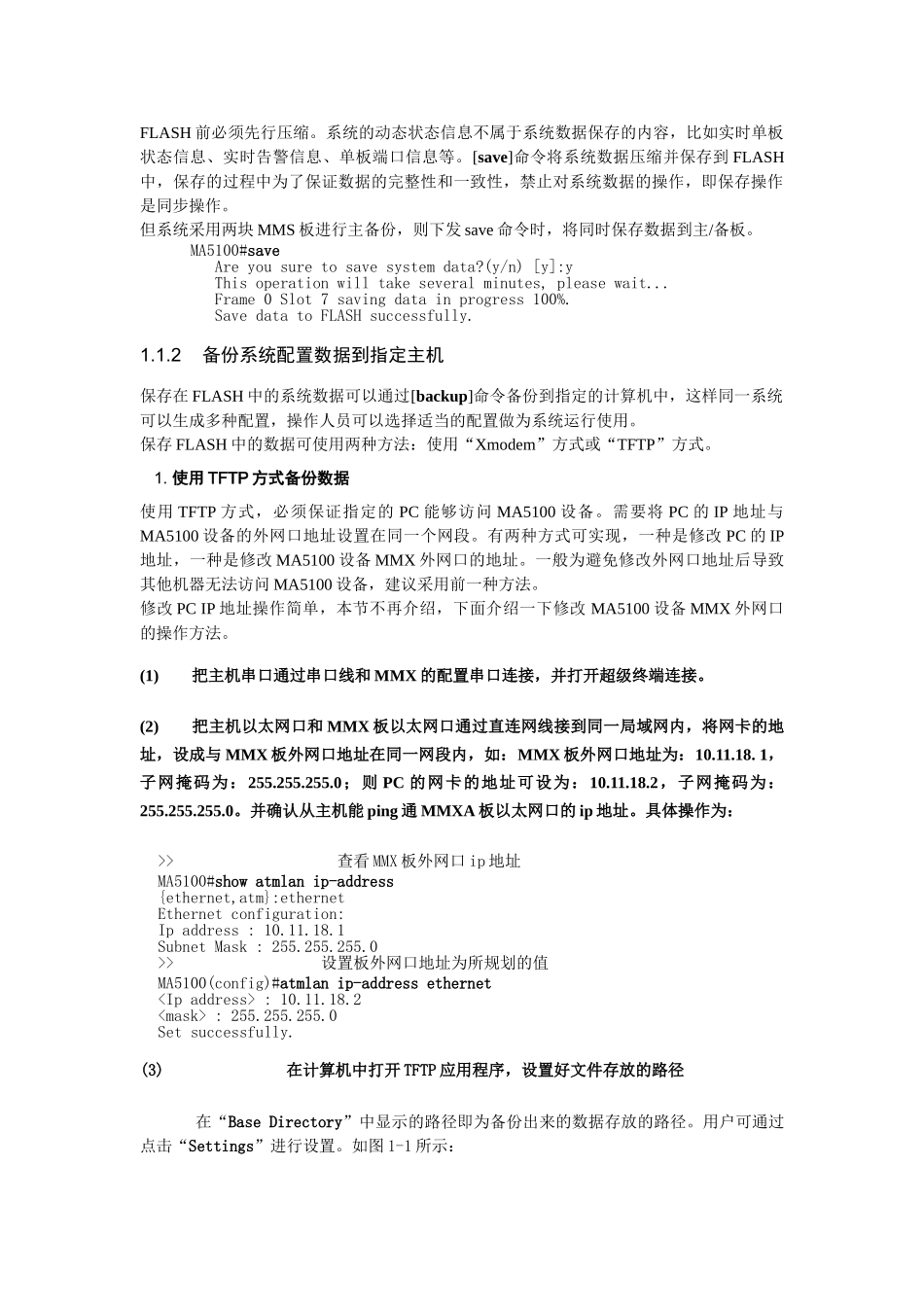

实验七加载与备份一、实验目的：让学员掌握后期数据的维护与管理二、实验器材:1、MA5100整机一台；2、网线和调测线若干；3、PC若干4、TFTP软件三、实验内容说明：可加载的内容包括MMX板和业务板程序以及备份出的系统数据。备份的内容有系统数据。这里系统数据包括系统所有的配置信息，其中不仅有系统范围的还有各业务板的，数据的加载备份使得系统能保存并使用多种配置，以便定制不同的应用场合。程序的加载便于软件的随时更新。支持的加载和备份方式有串口XMODEM方式和网口TFTP方式，在实际应用中非常方便。相关的命令参见表1-1。表1-1加载和备份命令操作命令备注向FLASH保存系统数据save特权模式备份FLASH中的系统配置数据到主机backup特权模式向单板加载程序或数据load全局配置模式程序区回滚rollback全局配置模式显示主机程序的efs基本信息showefs特权模式显示加载模块调试信息showload全局配置模式四、实验步骤：1.1系统配置数据的保存及恢复系统配置数据的保存包括：将系统配置数据保存到FLASH中、将FLASH中保存的系统配置数据备份到指定的IP地址主机中。系统配置数据的恢复包括：从指定IP地址的计算机加载系统配置数据、检查系统数据配置情况。具体操作如下：1.1.1将系统配置数据保存到FLASH中系统配置数据包括单板信息、带宽配置、槽位信息、ATM接口配置、以太网配置、路由配置、光口设置、连接数据、业务板配置数据等，数据量非常大，因此数据保存到FLASH前必须先行压缩。系统的动态状态信息不属于系统数据保存的内容，比如实时单板状态信息、实时告警信息、单板端口信息等。[save]命令将系统数据压缩并保存到FLASH中，保存的过程中为了保证数据的完整性和一致性，禁止对系统数据的操作，即保存操作是同步操作。但系统采用两块MMS板进行主备份，则下发save命令时，将同时保存数据到主/备板。MA5100#saveAreyousuretosavesystemdata?(y/n)[y]:yThisoperationwilltakeseveralminutes,pleasewait...Frame0Slot7savingdatainprogress100%.SavedatatoFLASHsuccessfully.1.1.2备份系统配置数据到指定主机保存在FLASH中的系统数据可以通过[backup]命令备份到指定的计算机中，这样同一系统可以生成多种配置，操作人员可以选择适当的配置做为系统运行使用。保存FLASH中的数据可使用两种方法：使用“Xmodem”方式或“TFTP”方式。1.使用TFTP方式备份数据使用TFTP方式，必须保证指定的PC能够访问MA5100设备。需要将PC的IP地址与MA5100设备的外网口地址设置在同一个网段。有两种方式可实现，一种是修改PC的IP地址，一种是修改MA5100设备MMX外网口的地址。一般为避免修改外网口地址后导致其他机器无法访问MA5100设备，建议采用前一种方法。修改PCIP地址操作简单，本节不再介绍，下面介绍一下修改MA5100设备MMX外网口的操作方法。(1)把主机串口通过串口线和MMX的配置串口连接，并打开超级终端连接。(2)把主机以太网口和MMX板以太网口通过直连网线接到同一局域网内，将网卡的地址，设成与MMX板外网口地址在同一网段内，如：MMX板外网口地址为：10.11.18.1，子网掩码为：255.255.255.0；则PC的网卡的地址可设为：10.11.18.2，子网掩码为：255.255.255.0。并确认从主机能ping通MMXA板以太网口的ip地址。具体操作为：>>查看MMX板外网口ip地址MA5100#showatmlanip-address{ethernet,atm}:ethernetEthernetconfiguration:Ipaddress:10.11.18.1SubnetMask:255.255.255.0>>设置板外网口地址为所规划的值MA5100(config)#atmlanip-addressethernet:10.11.18.2:255.255.255.0Setsuccessfully.(3)在计算机中打开TFTP应用程序，设置好文件存放的路径在“BaseDirectory”中显示的路径即为备份出来的数据存放的路径。用户可通过点击“Settings”进行设置。如图1-1所示：图1-1TFTP中设置文件存放路径(4)在MA5100设备特权模式下执行[backup]命令，协议类型选择TFTP。MA5100#backup{xmodem,tftp}:tftp(S):10.11.104.159(S):huaweiAreyousuretocontinue?(y/n)[y]:yThisoperationwilltakeseveralminutes,pleasewait...Frame0Slot8backupingdatainprogress100%.Backupda...
