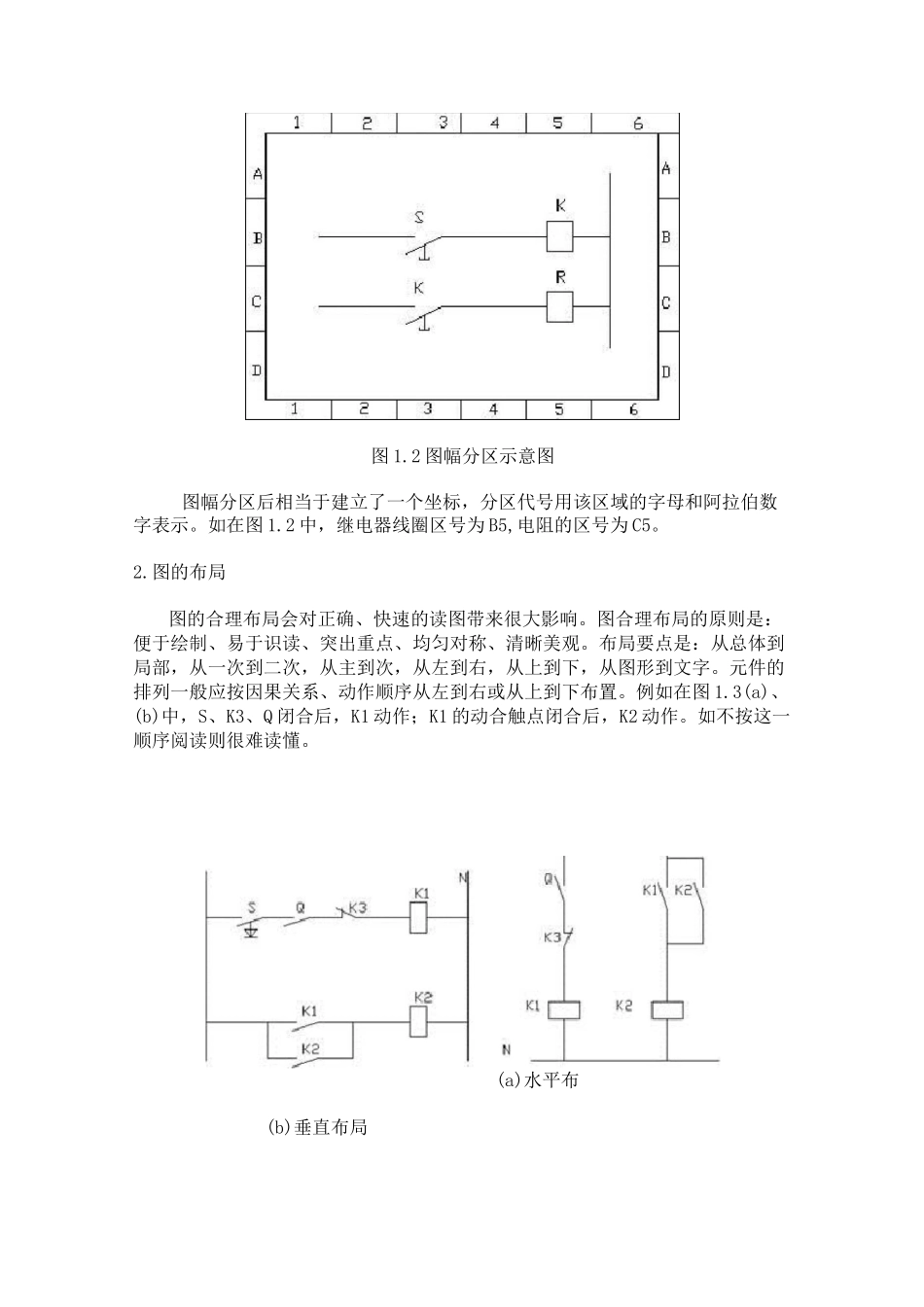

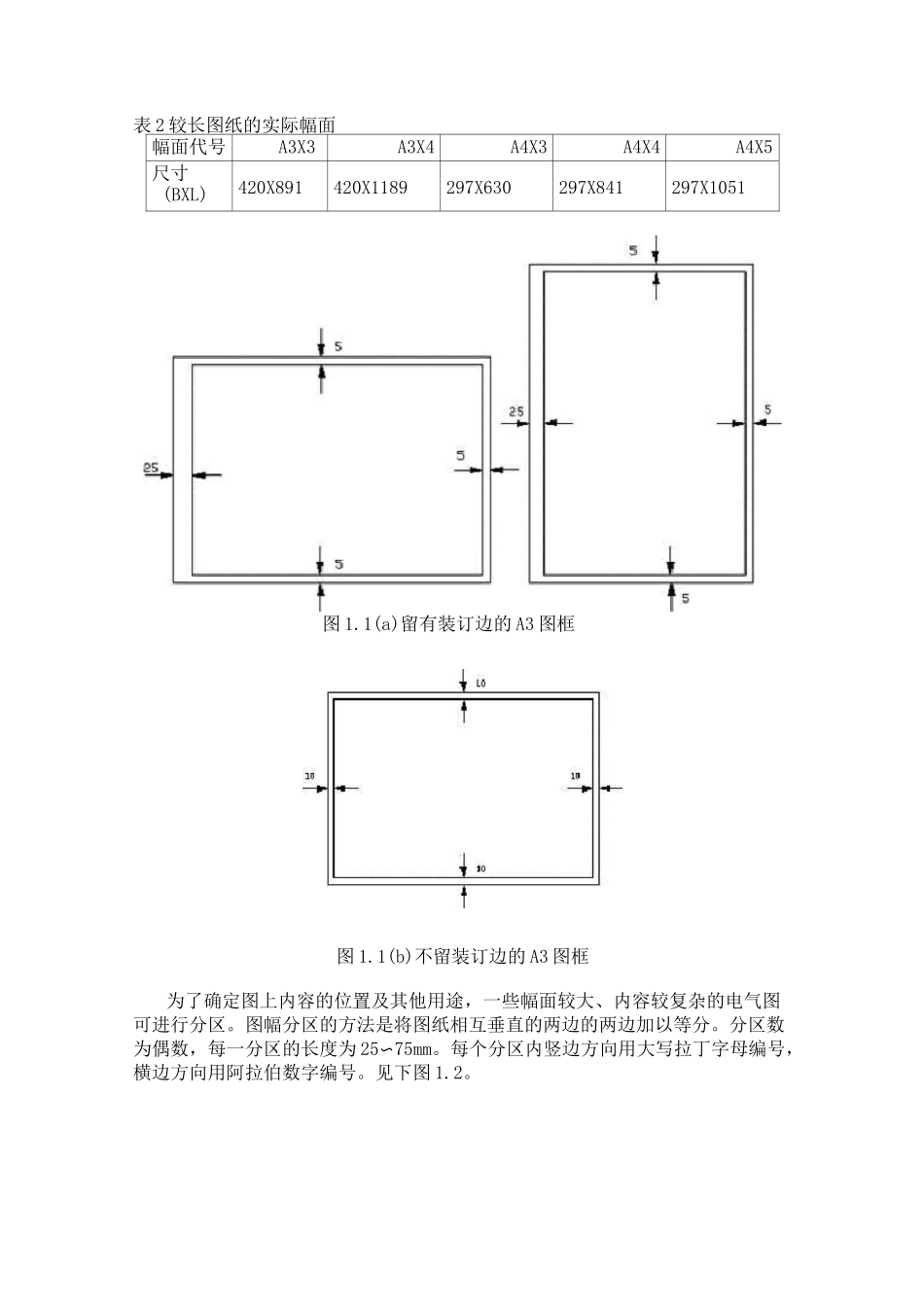

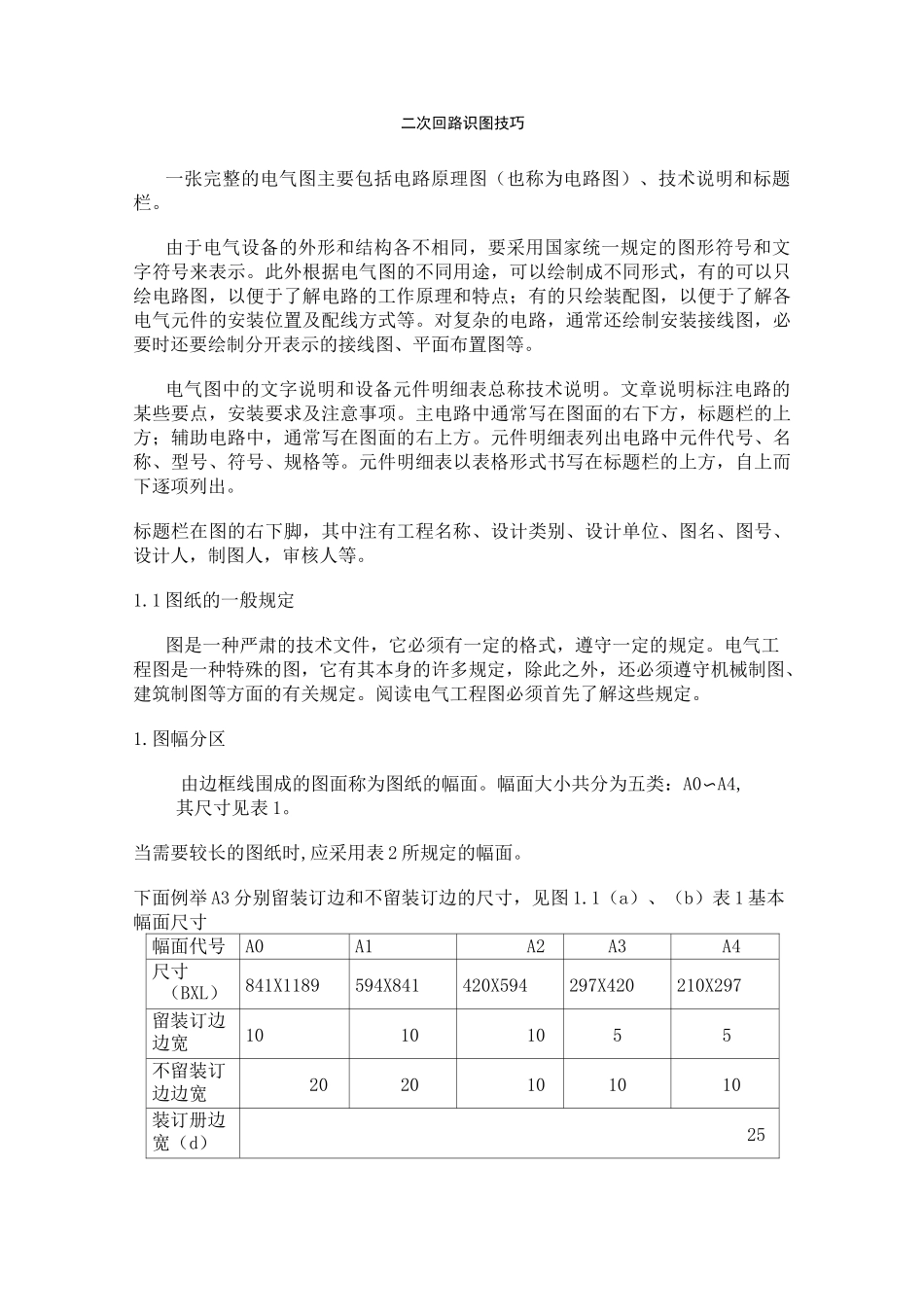

二次回路识图技巧一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。电气图中的文字说明和设备元件明细表总称技术说明。文章说明标注电路的某些要点，安装要求及注意事项。主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。元件明细表列出电路中元件代号、名称、型号、符号、规格等。元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。1.1图纸的一般规定图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。阅读电气工程图必须首先了解这些规定。1.图幅分区由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0〜A4,其尺寸见表1。当需要较长的图纸时,应采用表2所规定的幅面。下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、（b）表1基本幅面尺寸幅面代号A0A1A2A3A4尺寸（BXL）841X1189594X841420X594297X420210X297留装订边边宽（c）10101055不留装订边边宽（f）2020101010装订册边宽（d）25表2较长图纸的实际幅面幅面代号A3X3A3X4A4X3A4X4A4X5尺寸(BXL)420X891420X1189297X630297X841297X1051图1.1(a)留有装订边的A3图框图1.1(b)不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25〜75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。见下图1.2。图1.2图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。如在图1.2中，继电器线圈区号为B5,电阻的区号为C5。2.图的布局图的合理布局会对正确、快速的读图带来很大影响。图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。例如在图1.3(a)、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。如不按这一顺序阅读则很难读懂。(a)水平布(b)垂直布局GEDD(a)导线的一般符号(b)三跟图1.3图的布局示例3•连接线连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。根据各种图形和图面情况不同，连接线有多种表示方法。导线的一般表示方法见图1.4。连接线应采用实线，计划扩展的内容用虚线。为了突出某些电路、功能等，可以采用不同粗细的连接线，主电路、主信号通路可采用粗线，其余用细线。［匚》KVV-Qicl.O导线(c)n跟导线(d)三相带中性交流电路(e)8芯控制电路(f)柔软导线(g)屏蔽导线(h)2股绞合导线(i)分支与合并j)相序变更(k)电力电缆图1.4电气图中导线的一般表示方法4•注释、详图和技术数据的表示方法(1)注释。当含义不便于用图示形式表达清楚时，可在图上采用注释。注释可采用两种方式：一是直接放在所要说明的对象附近；二是将注释放在图面上的其他适当位置。当图中出现多个注释时应该把这些注释按编号顺序放在图纸边框附近。(2)技术数据的表示方法。①标注在图形符号旁；②标注在图形符号内；③以表格的形式给出。在图1.5(a)中，连接线为水平布置，数据尽可能标注在符号的下方；在图1.5(b)中，连接线为垂直布置，其数据尽可能标注在项目代号的下方。图1.5技术数据的表示方法1.2...
