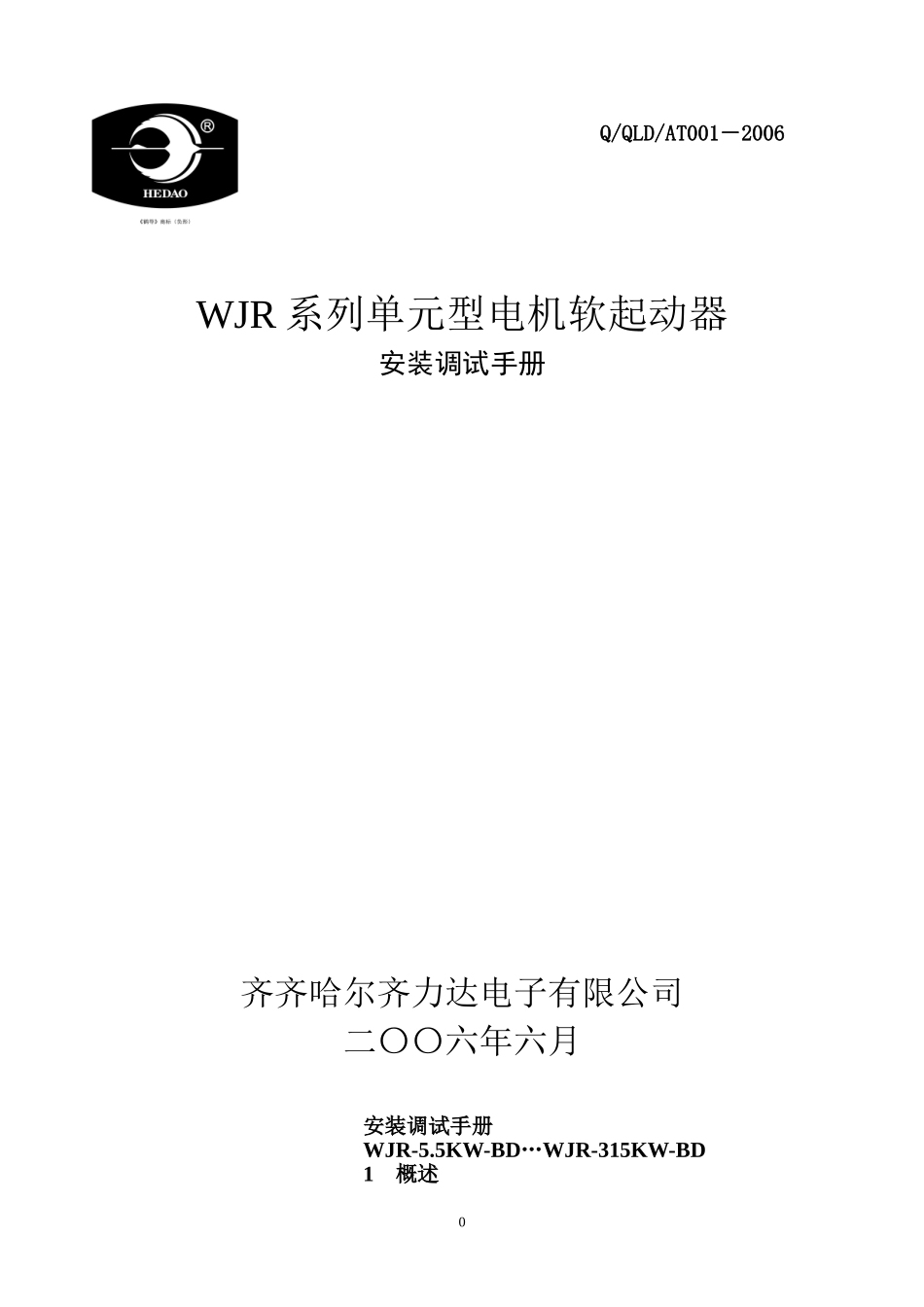

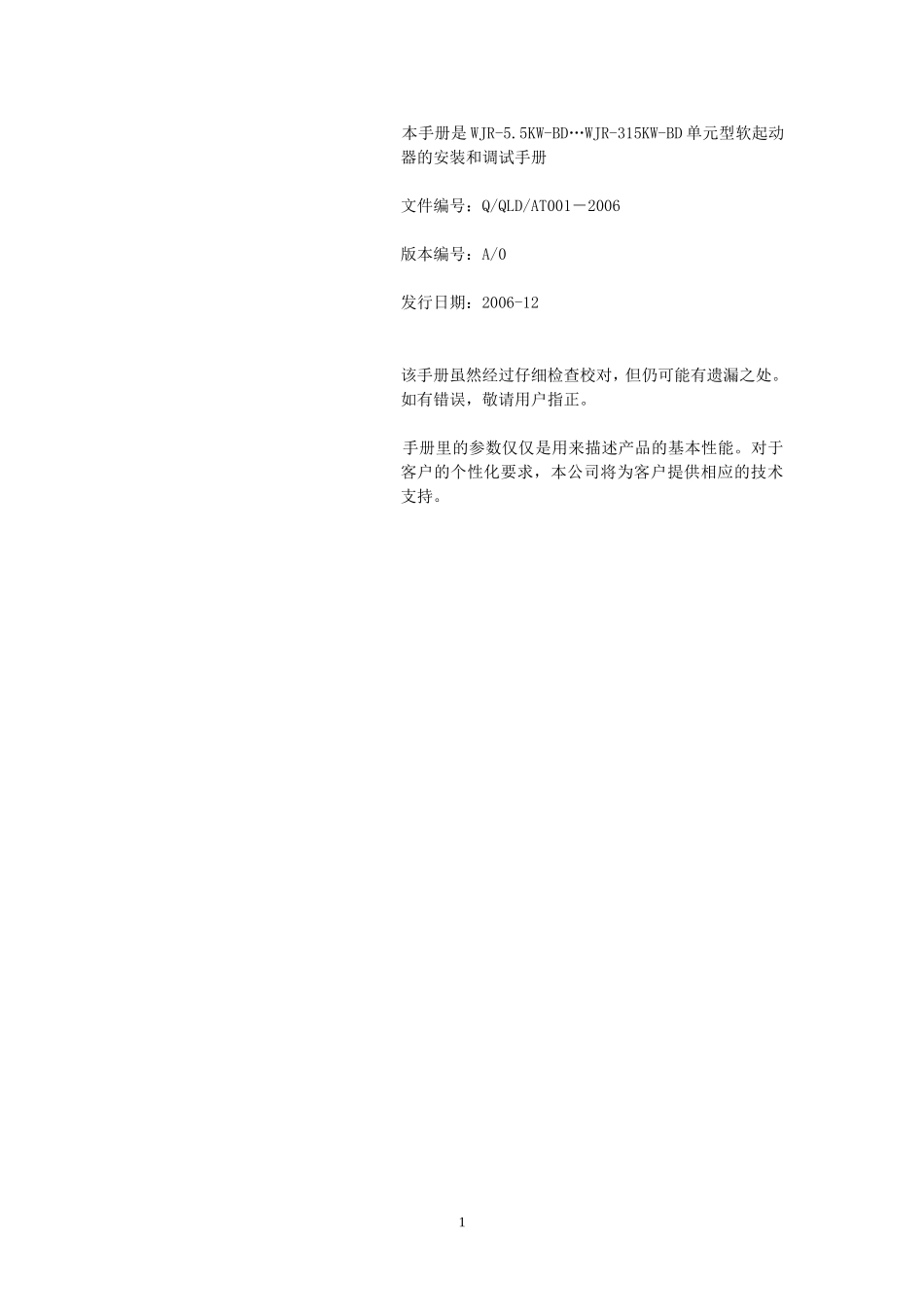

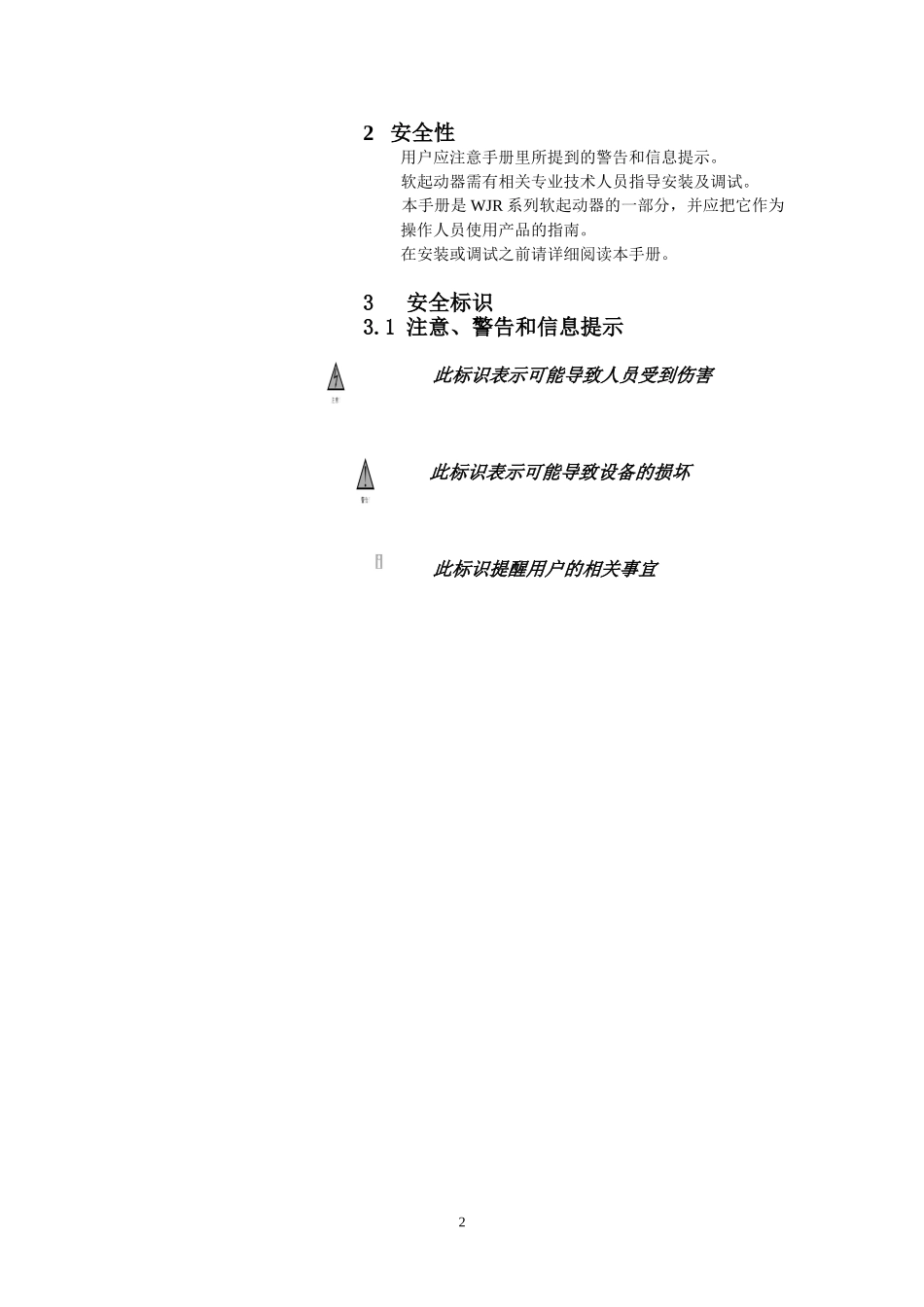

Q/QLD/AT001－2006WJR系列单元型电机软起动器安装调试手册齐齐哈尔齐力达电子有限公司二〇〇六年六月安装调试手册WJR-5.5KW-BD…WJR-315KW-BD1概述0本手册是WJR-5.5KW-BD…WJR-315KW-BD单元型软起动器的安装和调试手册文件编号：Q/QLD/AT001－2006版本编号：A/0发行日期：2006-12该手册虽然经过仔细检查校对，但仍可能有遗漏之处。如有错误，敬请用户指正。手册里的参数仅仅是用来描述产品的基本性能。对于客户的个性化要求，本公司将为客户提供相应的技术支持。12安全性用户应注意手册里所提到的警告和信息提示。软起动器需有相关专业技术人员指导安装及调试。本手册是WJR系列软起动器的一部分，并应把它作为操作人员使用产品的指南。在安装或调试之前请详细阅读本手册。3安全标识3.1注意、警告和信息提示此标识表示可能导致人员受到伤害此标识表示可能导致设备的损坏此标识提醒用户的相关事宜2章节页码1简介42快速使用63功能及参数114安装方式185接线196参数设置点267参数设置278维护309功能3110故障处理3311电路图35顾客信息反馈41第一章简介1.1软起动器的相关资料软起动器具备有以下资料WJR系列节能型软起动器安装和调试手册3WJR系列旁路型软起动器安装和调试手册WJR系列软起动器选型手册关于WJR系列软起动器的以上资料，请参阅本公司网站：www.qispc.com1.2安装调试手册本手册介绍了软起动器的安装和调试方法。包括软起动器的机械、电气的安装及通电、参数设定和产品验收方法。若想尽快使用，请参阅第二章的“快速使用”1.2.1应用1.2.1.1概述本安装调试手册是供安装、调试和维护人员安装或拆卸软起动器时使用。1.2.1.2要求安装人员必须具有基本的电气安装常识，调试和维护人员必须对此类设备具有一定的使用经验。41.2.2章节内容●简介：本手册的简单介绍●快速使用：向使用者介绍最快速的使用和安装方法。该章节适用于有经验的使用者。●功能及参数：软起动器的功能以及具体技术参数。●安装方式：软起动器的开箱及安装信息。●接线：电气接线方法。●参数设置点：参数的输入位置。●参数设置：所有参数的输入及调整操作。●维护：软起动器所需的维护。●功能：软起动器的所有功能，以及其最小、最大及预设值。●故障处理：简单故障的处理方法。●电路图：本系列软起动器的电路图和一些典型应用图例。●顾客信息反馈：顾客的信息。1.2.3最新信息请查阅我公司的网站www.qispc.com以获得最新的信息。第二章快速使用2.1接线752.2设置92.3电机起动及停止106第二章快速使用7图1本章节简短的介绍了以最快捷的方式进行软起动器的接线、设置和起动的方法。软起动器的安装、电气接线和参数设置需在相关专业技术人员指导下进行。2.1接线1.按第四章的“安装”来进行软起动器的安装。2.注意环境温度，在摄氏40℃以上需要降容使用（每度降额1%）,降额最高使用环境温度55℃。3.回路的连接：端子R、S、T接电源端端子U、V、W接电机端，连接位置见图1.4.电流互感器的连接：三个取样电流互感器分别接到软起动的电流互感器1-3的相应端子上；连接位置见图2。5.起动和停止回路连接：按照电路图2、图3，接在控制回路端子起动、停止及公共端上。6.旁路接触器的连接：5.5-55KW以下按图2连接，75-315KW以上按图3连接。87.请检查主回路电压是否与软起动器电压等级匹配。8.接好相应的交流互感器（具体参数详见2.2.1中的表1）92.2设置2.2.1电流互感器的选择不同功率的电动机要配用不同变比的电流互感器，具体选择详见表1.表1软起动器功率(kW)5.57.510-111518.5电流互感器(A)50:575:5100:5150:5200:5软起动器功率(kW)2230-3740-455560-75电流互感器(A)200:5300:5400:5500:5600:5软起动器功率(kW)90100-132145-185190-250260-315电流互感器(A)800:51000:51500:52000:53000:52.2.2参数调整如不熟悉软起动器各项参数的调整，建议用户使用工厂设置。1.起动初始电压：调节“起动初始电压”电位器，其调节范围是输入电压的20%－80%。2.起动电流限制：调节“起动电流限制”电位器，可将起动时的电流值限制在额定电流的1.5－4倍内。3.起动时间：根据用户对起动时间的需要，调节“起动时间”编码开关，其调节范围是2...
