车前部前围支架维护位置VIP免费

车前部前围支架维护位置_第1页
1/18
车前部前围支架维护位置_第2页
2/18
车前部前围支架维护位置_第3页
3/18

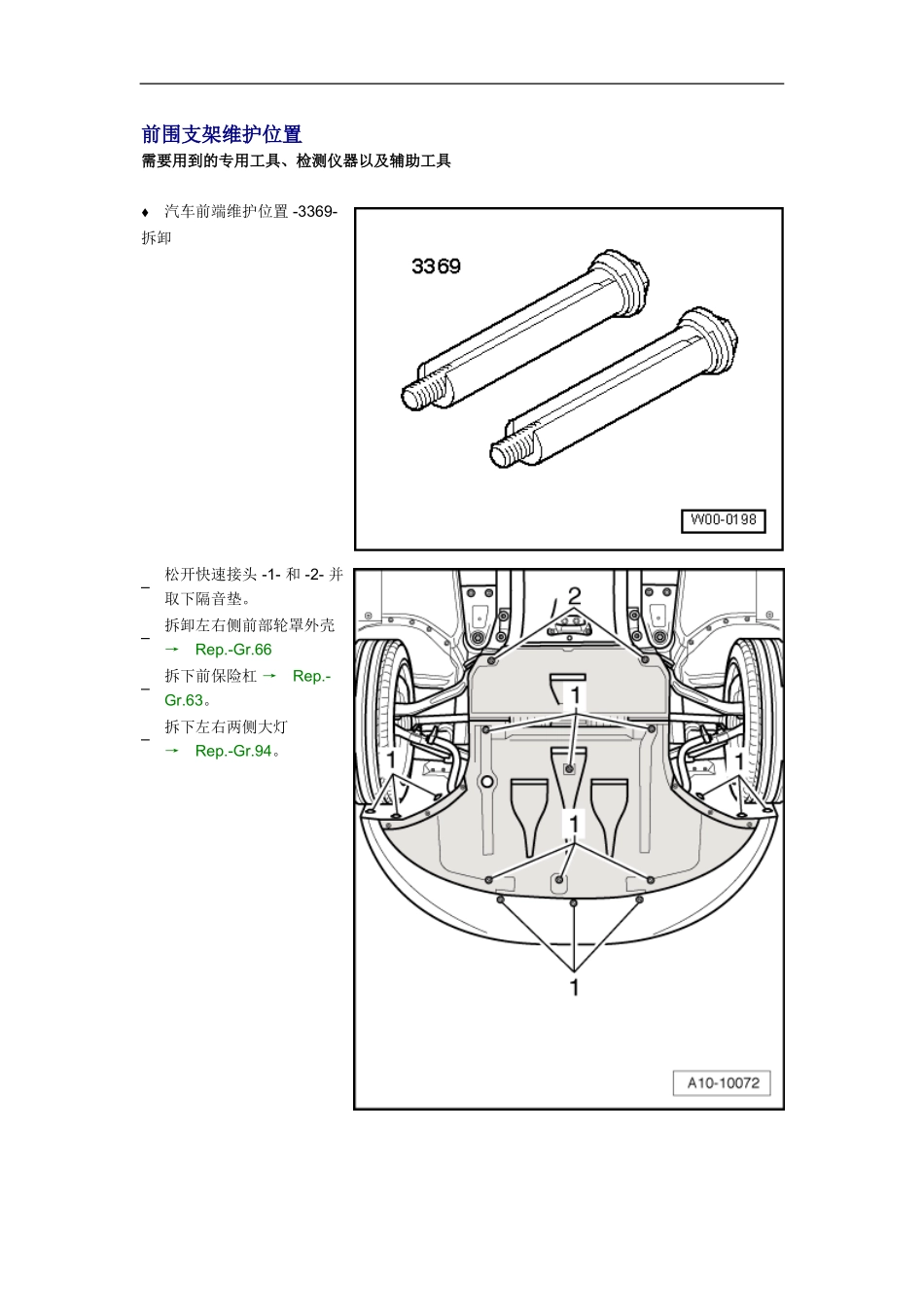

前围支架维护位置需要用到的专用工具、检测仪器以及辅助工具汽车前端维护位置-3369-拆卸–松开快速接头-1-和-2-并取下隔音垫。–拆卸左右侧前部轮罩外壳→Rep.-Gr.66–拆下前保险杠→Rep.-Gr.63。–拆下左右两侧大灯→Rep.-Gr.94。–从前围支架下部左右两侧各旋下一个螺栓。–拆下两块翼子板上的发动机罩密封件。–从前围支架上部左右两侧各旋下2螺栓-箭头-。–将左右专用工具维护位置前端-3369-拧入前围支架的螺栓孔内,为此应拧出相关螺栓。–拧出左右两侧其余的螺栓-箭头-。–小心地向前拉前围支架。安装安装以倒序进行,安装过程中要注意以下几点:–安装前围支架与加装件。–通过自重使扭矩支承的限位块靠在扭矩支承的橡胶缓冲器上并拧紧螺栓-箭头-。–安装大灯→Rep.-Gr.94。–安装前保险杠→Rep.-Gr.63。–检查大灯调整→Heft4F。拧紧力矩部件Nm扭矩支承挡块安装到前围支架上40拆卸和安装前围支架及加装件小心!如果汽车带有自适应定速巡航(ACC),则必须注意以下几点。在拆下横梁并重新安装后,或对ACC支架进行了改动后,需要调整自适应定速巡航→车轮、轮胎、车轮定位;Rep.-Gr.44。装配一览1-组合螺栓只有在拆下前部消音器后才能拆装→插图.10Nm2-组合螺栓10Nm3-组合螺栓10Nm4-前围支架拆卸:拆下保险杠→相关章节。拆下隔音垫→相关章节。取下发动机盖锁的拉线。拆下发动机罩-2-和-3-。从前围支架上拧下前围支架和空气滤清器之间的空气导管。脱开电插头。排放冷却液并分离冷却液导管→插图及→插图。只从水冷器上松开冷凝器(不要脱开管路)将空调器的冷凝器例如用金属丝固定在前车轮上。→Rep.-Gr.87提示不允许将冷凝器悬挂在管路上。绝对不允许折弯冷凝器管路。分离至液压油冷却器的软管。拆卸液压油冷却器→插图→Rep.-Gr.48提示绝对不允许弯折液压油冷却器管路。在自动变速箱车上分离自动变速箱油冷却器的管路。→Rep.-Gr.37在有增压空气冷却系统的车上拔下空气导管的软管。松开前围支架-1-上至翼子板过渡处发动机舱盖的左右密封条。拧下螺栓-5-。需要另一位修理工来支撑前围支架-1-。拧下螺栓-4-。向前拔下前围支架。安装:以倒序进行。必须重新调整车灯。调整:前围支架-1-必须在翼子板之间居中。如果翼子板和前舱盖一起更换,则必须首先将它们调整到相互对中。5-组合螺栓50Nm6-六角螺栓20Nm7-六角螺母8-横梁拆卸前才拆卸前围支架盖板。拆卸时需拧出六角螺栓并将横梁从碰撞缓冲器上拔出。-拆下加强板上的螺栓连接–拆下隔音垫–拧出内星形螺栓-箭头-。–安装前围支架时用10Nm的力矩拧紧螺栓。脱开上部冷却液软管–拉出散热器上部冷却液软管连接法兰的防松件,拔出连接法兰。脱开下部冷却液软管–拉出散热器下部冷却液软管连接法兰的防松件,拔出连接法兰。–给冷却系统排气。→19;Rep.-Gr.分离液压油冷却器安装总图,带碰撞缓冲器的汽车提示此安装总图中只画出了与不带碰撞缓冲器汽车不同的部件,其拆卸和安装按上述方式进行1-横梁2-六角螺母3-六角螺栓20Nm4-带肩螺母预先安装碰撞缓冲器时用于将其固定在前围支架内10Nm5-碰撞缓冲器仅用于美国车型。6-组合螺栓50Nm7-8-前围支架按上述方式拆卸。9-左侧加强板10-右侧加强板11-组合螺栓拆卸和安装风窗框板挡板1-自攻螺栓1.5Nm2-风窗框板挡板挡风玻璃雨刮臂已拆下。排水槽盖板已拆下。拔下插接防松件-4-。小心地向上将饰板从挡风玻璃上的下部夹板中拔出。向上取出饰板。将饰板按入挡风玻璃下部的夹板中。请注意,饰板要完全卡入夹板中。3-挡风玻璃4-排水槽盖板拔出密封条-5-并将盖板向前从风窗框板的饰板中拉出5-密封件拆卸时从侧面向前拔出。拆装和调整发动机盖1-前舱盖拔下并松脱风挡风玻璃清洗装置的导线。需要另外一个人支撑和抬起舱盖。将充气支撑杆-4-从盖板-1-上拆下→相关章节。旋出螺母-6-。取下舱盖。安装:以相反顺序进行。调整:将舱盖-1-居中在翼子板之间。在垂直方向上通过发动机盖锁调整发动机盖→插图通过缓冲挡块可相对叶子板调整发动机盖插图。插图:→图间隙尺...
